Detailansicht Probekörper V03_021
| Behandlungsmethode: | Einstufige PEG-Konservierung |
| Konservierungslabor: | Natmus Kopenhagen |
|
|||||
| Nassgewicht | 890.1 g | Gewicht unter Wasser | kein Wert | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 531.9 g | ||||
| Umax | kein Wert | Abbaugrad | kein Wert | ||||
| Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.06 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.63 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | kein Wert | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 53.0 mm | 52.5 mm | 0.9 % |
| tangential | 44.3 mm | 45.5 mm | -2.7 % |
| longitudinal | 65.8 mm | 65.4 mm | 0.6 % |
| Volumenschwund: | -1.1 % | ||
| ASE-radial | 77.0 % | ASE-tangential | 118.4 % |
| ASE-longitudinal | -52.0 % | ASE-Volumen | 106.1 % |

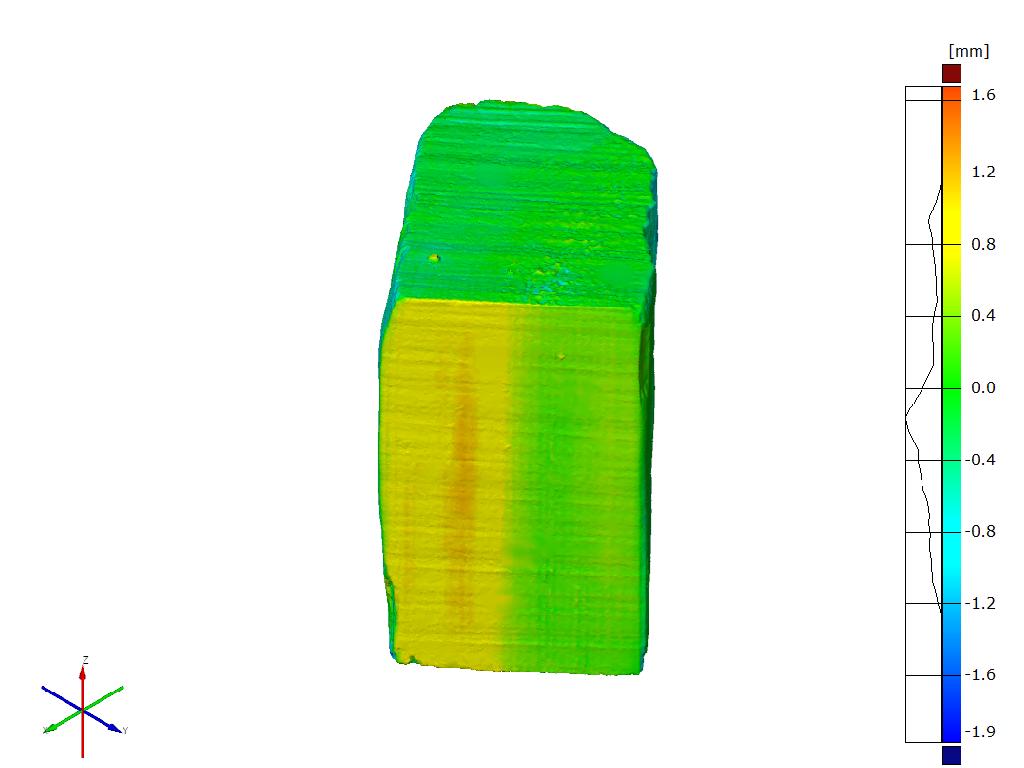

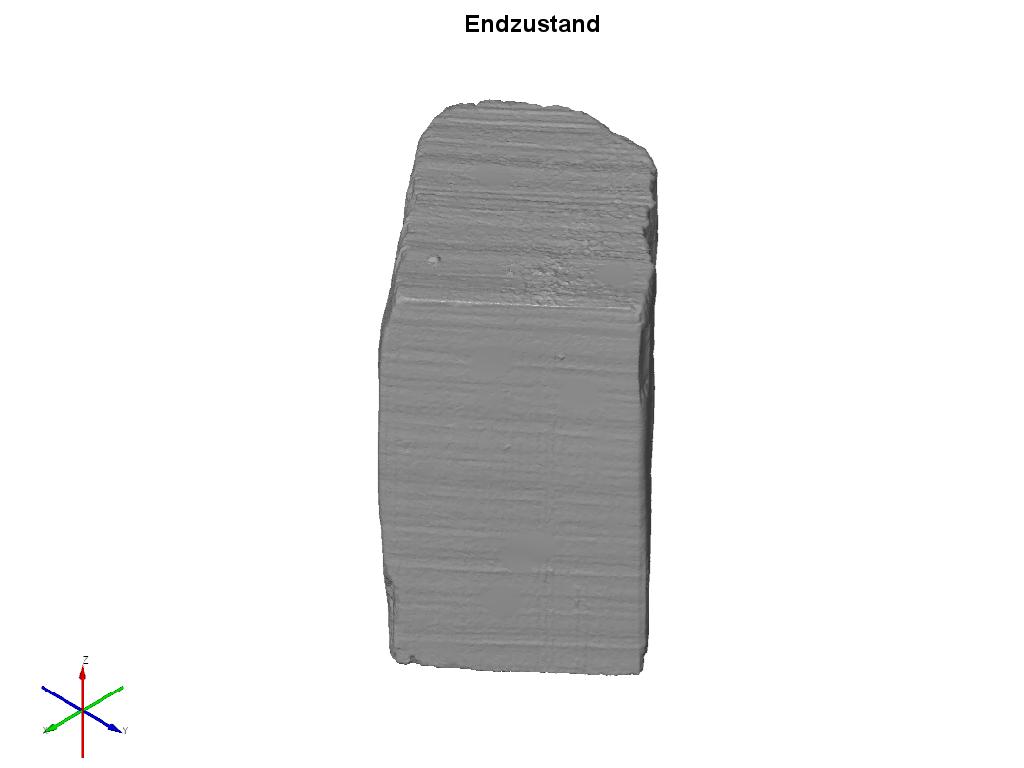

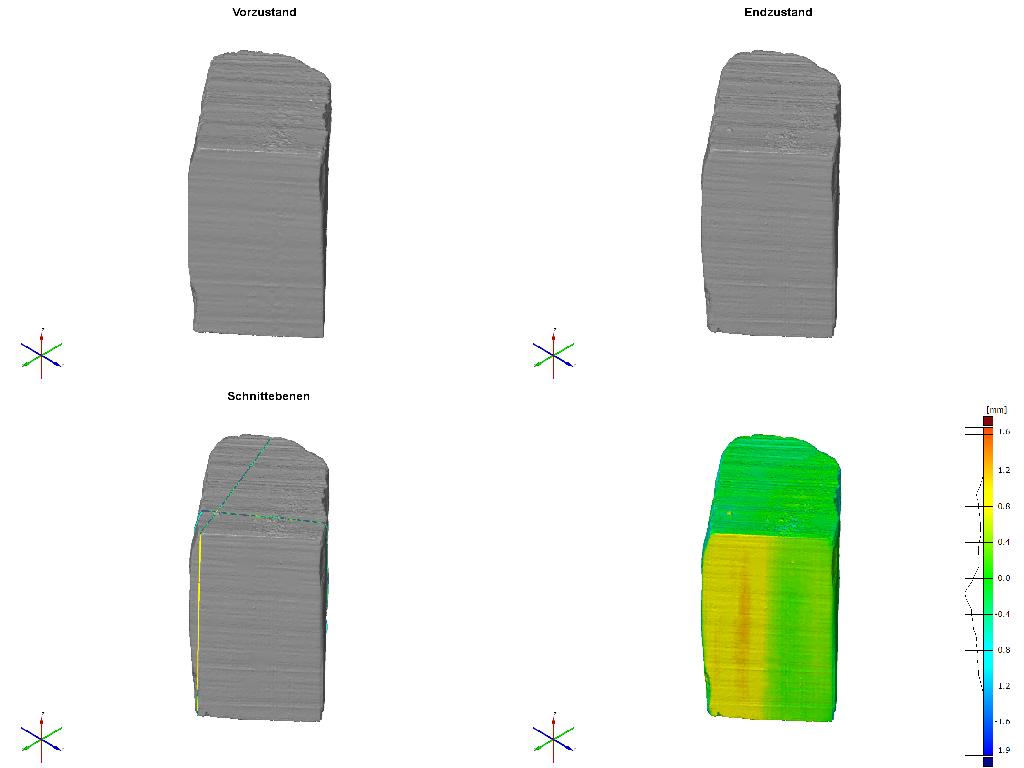

| Volumen (Vorzustand) | 843.5 cm3 | Volumen (Endzustand) | 838.5 cm3 | Volumenschwund | 0.6 % |
| Oberfläche (Vorzustand) | 548.7 cm2 | Oberfläche (Endzustand) | 545.5 cm2 | Oberflächenveränderung | -0.6 % |
| Radiale Schnittfläche (Vorzustand) | 5584.3 mm2 | Radiale Schnittfläche (Endzustand) | 5508.2 mm2 | radialer Schwund | 1.4 % |

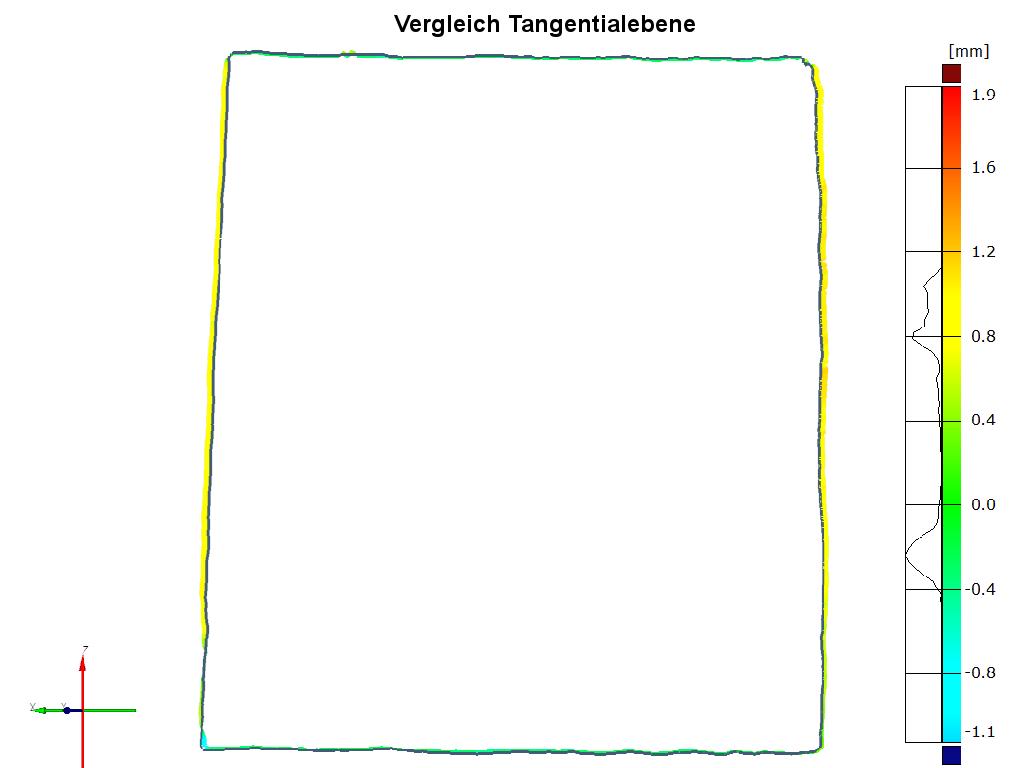

| Tangentiale Schnittfläche (Vorzustand) | 7927.6 mm2 | Tangentiale Schnittfläche (Endzustand) | 8061.2 mm2 | tangentialer Schwund | -1.7 % |
| Längsmessung (Vorzustand) | 123.1 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.2 % |
| ASE-radial | 92.4 % | ASE-tangential | 110.0 % |
| ASE-longitudinal | 129.8 % | ASE-Volumen | 97.1 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 2000, 10-40%-Lösung mit Leitungswasser |
| Tränkungsverlauf: | Einlegen der Hölzer in 10%-PEG 2000-Lsg., steigern der Konzentration bis auf 40%, keine zusätzliche Erwärmung der Bäder - Tränkung bei Raumtemperatur | |
| Trocknung | Gefriertrocknung in gekühlter Kammer (ca. -30°C) | |
| Nachbehandlung | Entfernen des PEG-Überschusses von der Oberfläche mit weichem Pinsel und Ethanol | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 149 Wochen | Dauer Trocknung | 20 Wochen |
| Gesamtdauer der Konservierung: | 169 Wochen | ||||
» zurück
