Detailansicht Probekörper V03_029
Behandlungsmethode: | Dreistufige PEG-Konservierung |
Konservierungslabor: | ASS München |
Nassgewicht | 860.6 g | Gewicht unter Wasser | kein Wert | ||||
Gewicht nach Tränkung | 910 g | Gewicht nach Trocknung | 465.2 g | ||||
Umax | kein Wert | Abbaugrad | kein Wert | ||||
Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.08 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.61 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | 5.7 % | %-Anteil Tränkungsmittel am Endgewicht | kein Wert |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 29.1 mm | 29.0 mm | 0.5 % |
tangential | 56.4 mm | 56.0 mm | 0.7 % |
longitudinal | 93.8 mm | 92.7 mm | 1.2 % |
Volumenschwund: | 2.3 % |
ASE-radial | 88.3 % | ASE-tangential | 95.2 % |
ASE-longitudinal | -187.9 % | ASE-Volumen | 87.4 % |

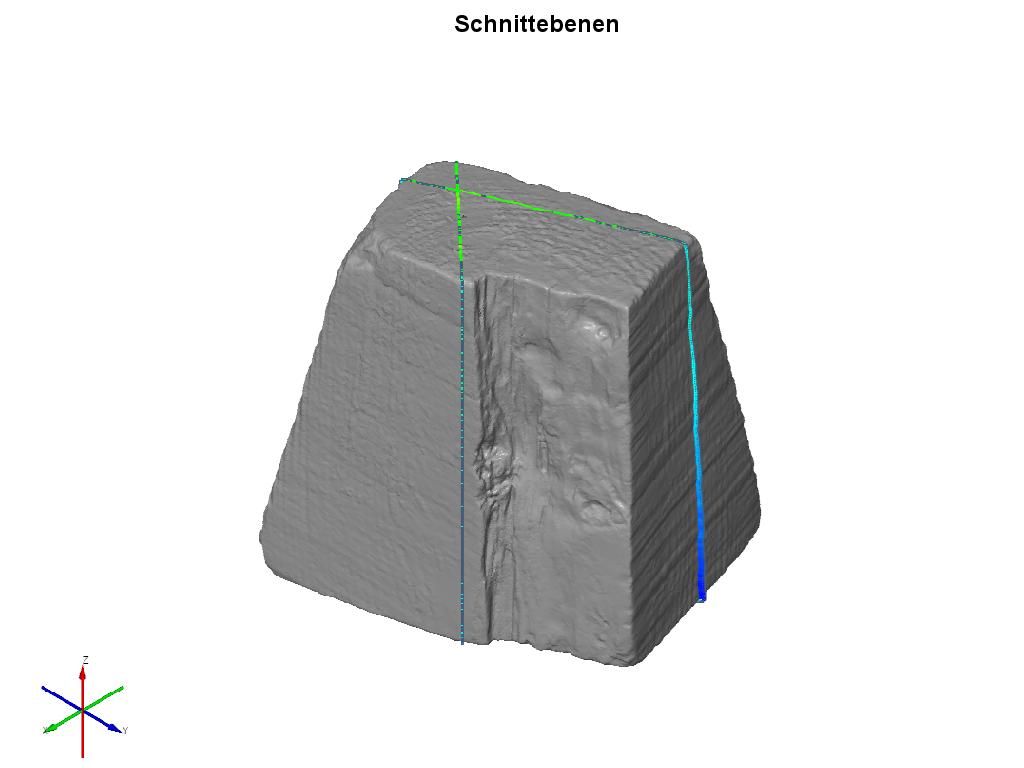

Volumen (Vorzustand) | 794.0 cm3 | Volumen (Endzustand) | 767.5 cm3 | Volumenschwund | 3.3 % |
Oberfläche (Vorzustand) | 539.6 cm2 | Oberfläche (Endzustand) | 523.8 cm2 | Oberflächenveränderung | -2.9 % |

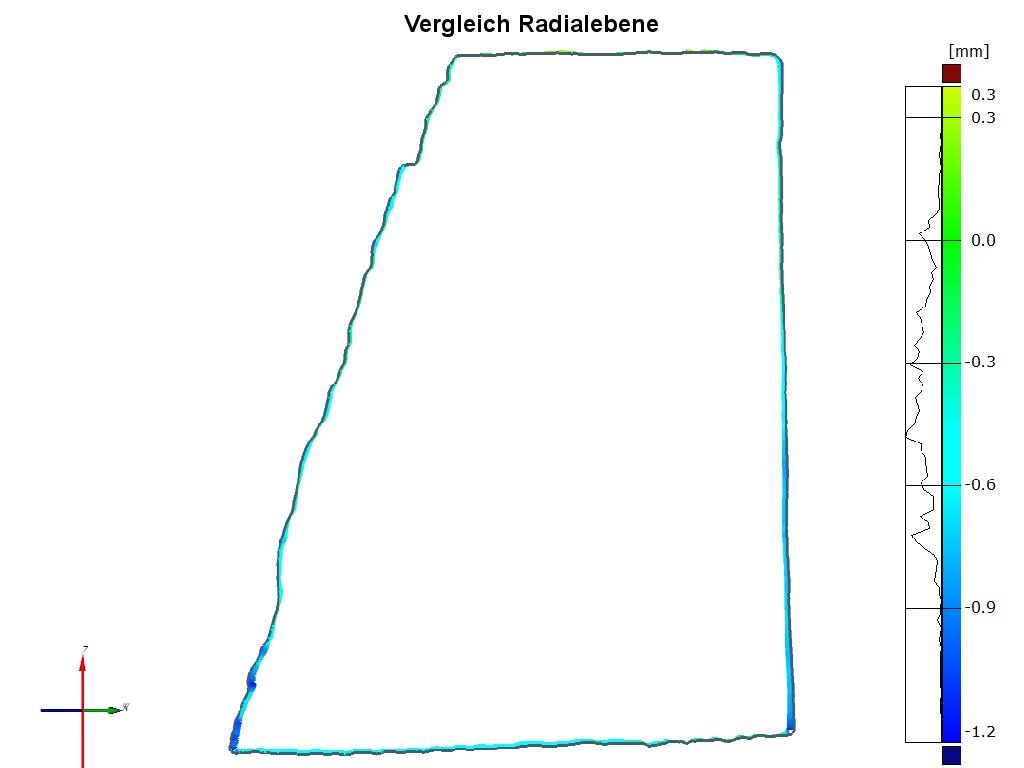

Radiale Schnittfläche (Vorzustand) | 5989.9 mm2 | Radiale Schnittfläche (Endzustand) | 5922.4 mm2 | radialer Schwund | 1.1 % |

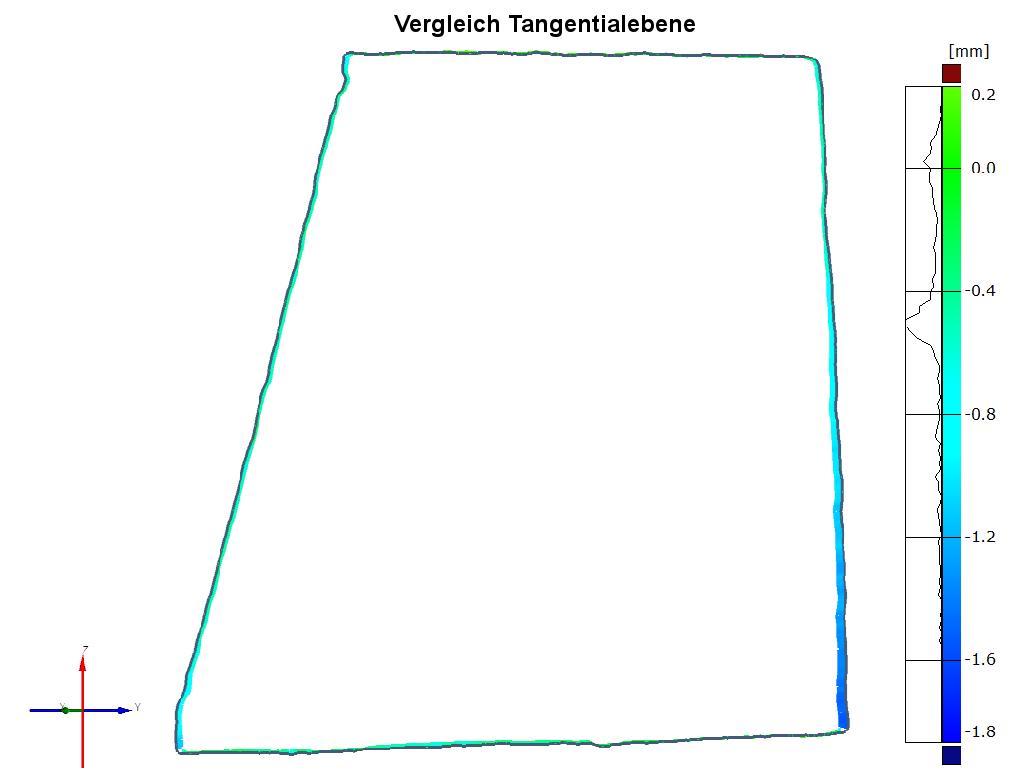

Tangentiale Schnittfläche (Vorzustand) | 7511.0 mm2 | Tangentiale Schnittfläche (Endzustand) | 7406.5 mm2 | tangentialer Schwund | 1.4 % |
Längsmessung (Vorzustand) | 122.2 mm | Durchschnittliche Längenveränderung | -0.3 mm | longitudinaler Schwund | -0.4 % |
ASE-radial | 93.7 % | ASE-tangential | 91.7 % |
ASE-longitudinal | 170.9 % | ASE-Volumen | 83.7 % |
Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% (Durchschnittlicher pH-Wert der Lösungen 3-4) |
Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C | |
Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff, Zwischenlagerung in Gefriertruhe (-25 bis -35°C) für 8 Monate bis zur Gefriertrocknung (Kapazitäten belegt). Anschließende Gefriertrocknung in gekühlter Kammer (Gewicht nach Gefriertrocknung : 459,5g) | |
Nachbehandlung | Entfernung von PEG-Überschuss mit Pinsel (geringfügig) |
Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 6 Wochen |
Gesamtdauer der Konservierung: | 35 Wochen |
» zurück
