Detailansicht Probekörper V03_033
| Behandlungsmethode: | Dreistufige PEG-Konservierung |
| Konservierungslabor: | ASS München |
|
|||||
| Nassgewicht | 828.5 g | Gewicht unter Wasser | kein Wert | ||||
| Gewicht nach Tränkung | 930 g | Gewicht nach Trocknung | 462.4 g | ||||
| Umax | kein Wert | Abbaugrad | kein Wert | ||||
| Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 0.98 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.58 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 12.3 % | %-Anteil Tränkungsmittel am Endgewicht | kein Wert | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 49.3 mm | 48.7 mm | 1.3 % |
| tangential | 44.9 mm | 43.6 mm | 2.9 % |
| longitudinal | 76.8 mm | 76.6 mm | 0.2 % |
| Volumenschwund: | 4.4 % | ||
| ASE-radial | 68.3 % | ASE-tangential | 80.0 % |
| ASE-longitudinal | 57.7 % | ASE-Volumen | 76.4 % |

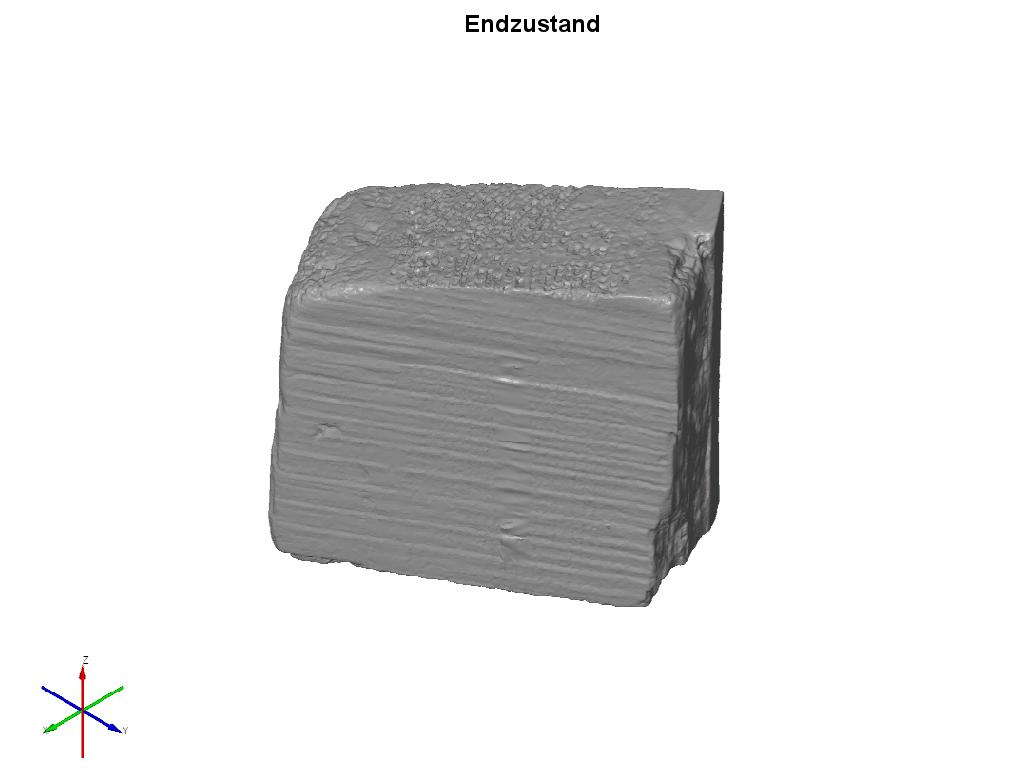

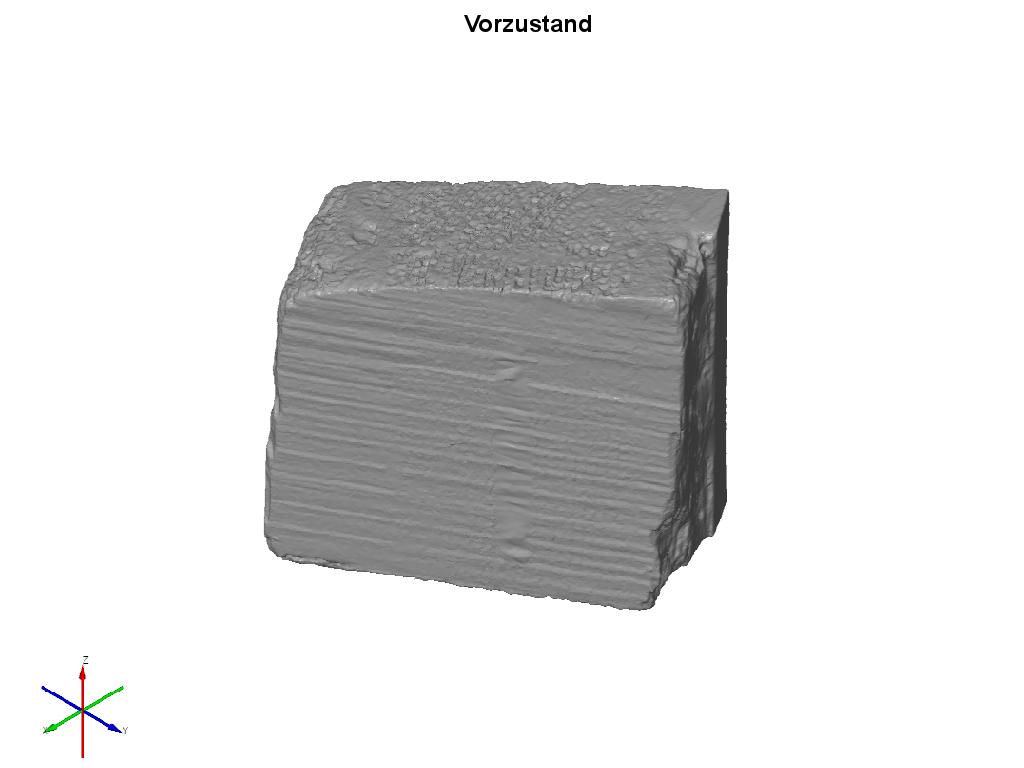

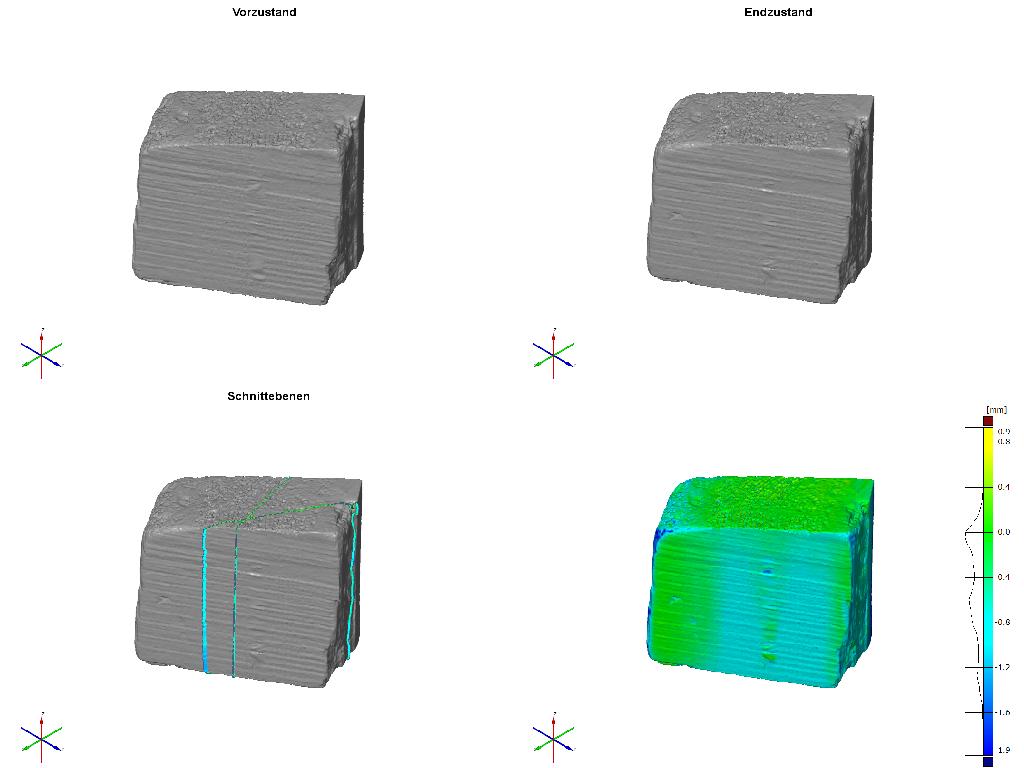

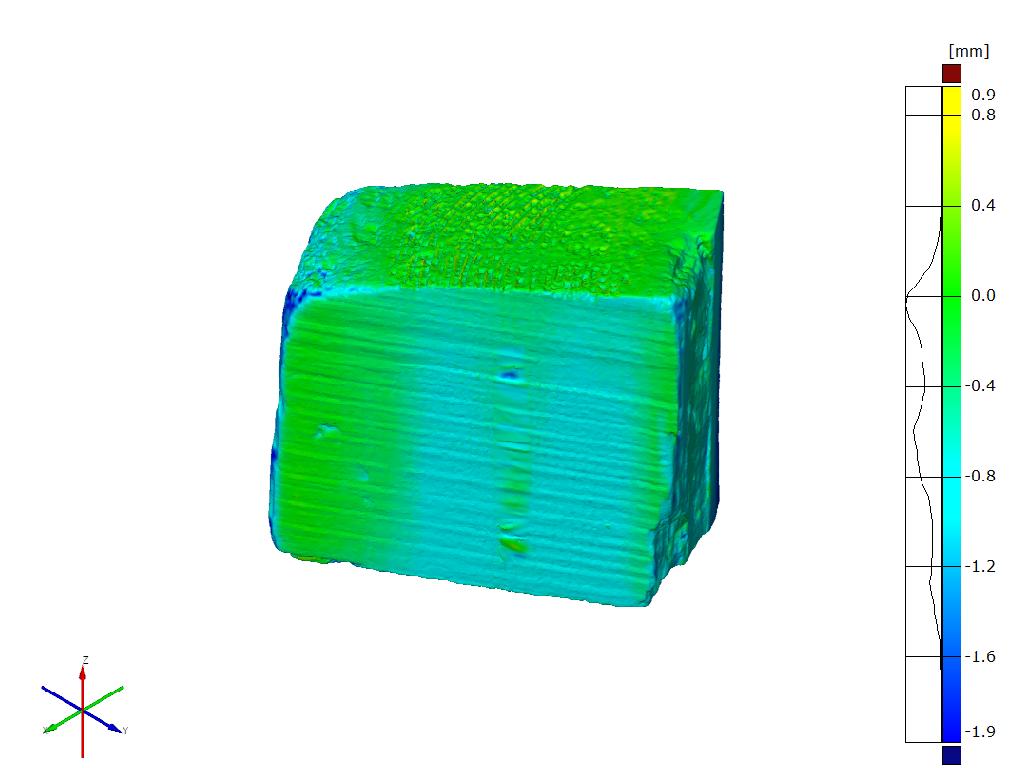

| Volumen (Vorzustand) | 841.4 cm3 | Volumen (Endzustand) | 804.1 cm3 | Volumenschwund | 4.4 % |
| Oberfläche (Vorzustand) | 566.3 cm2 | Oberfläche (Endzustand) | 546.9 cm2 | Oberflächenveränderung | -3.4 % |

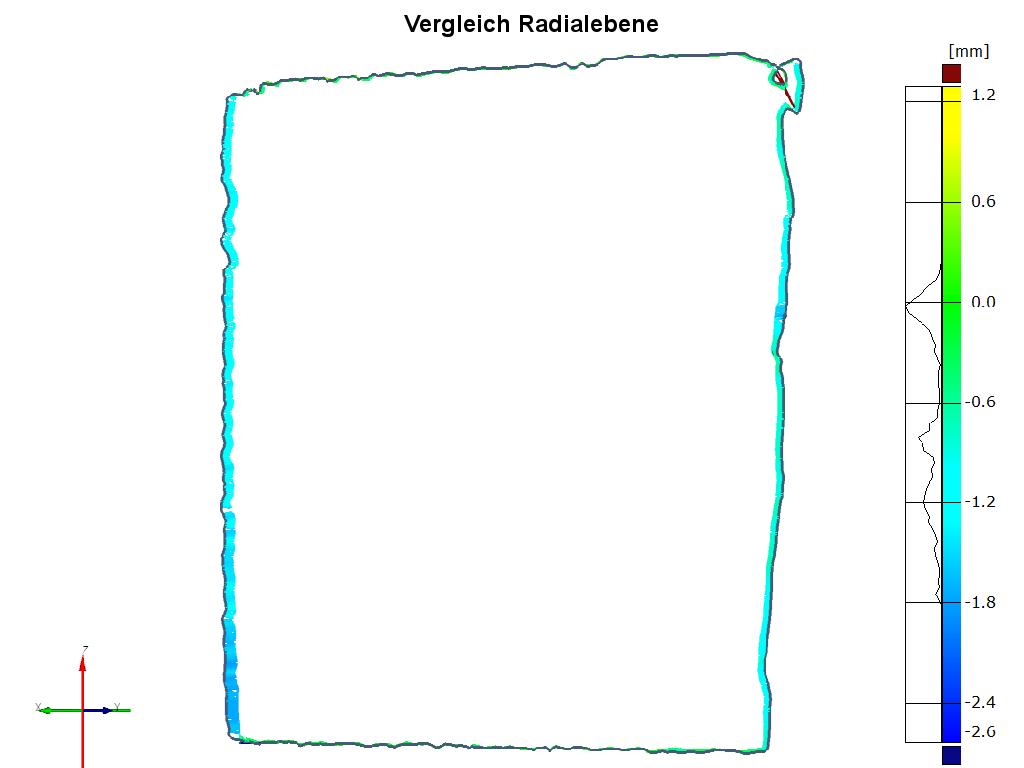

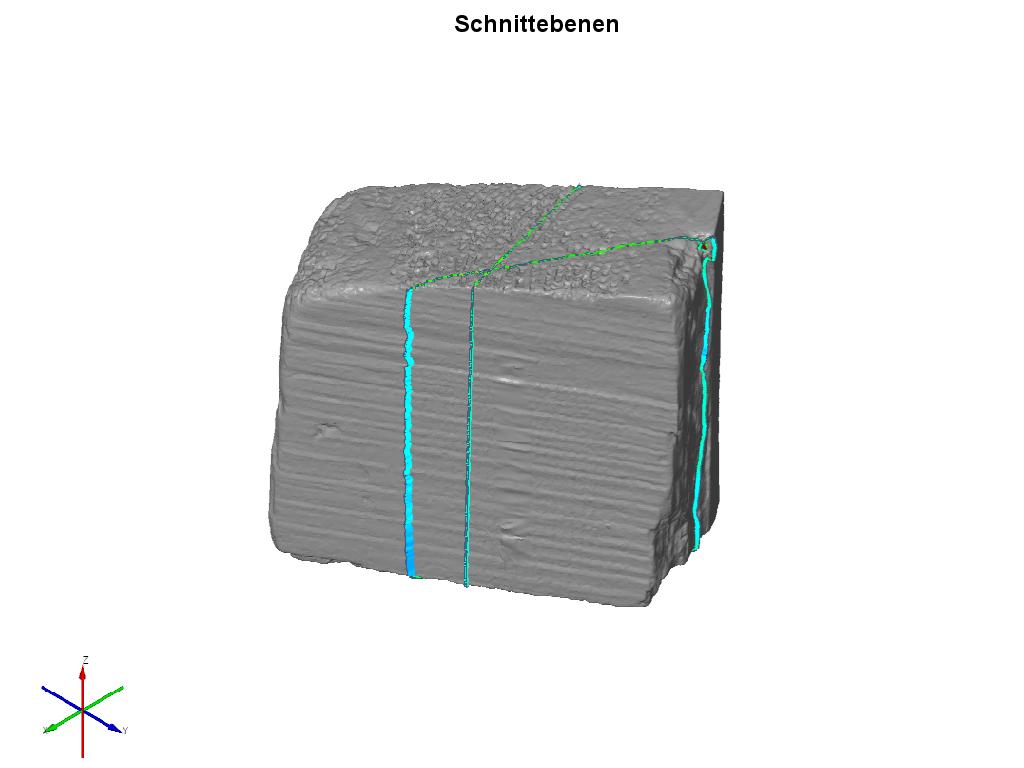

| Radiale Schnittfläche (Vorzustand) | 6519.4 mm2 | Radiale Schnittfläche (Endzustand) | 6361.2 mm2 | radialer Schwund | 2.4 % |
| Tangentiale Schnittfläche (Vorzustand) | 4585.3 mm2 | Tangentiale Schnittfläche (Endzustand) | 4426.9 mm2 | tangentialer Schwund | 3.5 % |
| Längsmessung (Vorzustand) | 112.4 mm | Durchschnittliche Längenveränderung | -0.0 mm | longitudinaler Schwund | -0.1 % |
| ASE-radial | 86.4 % | ASE-tangential | 79.4 % |
| ASE-longitudinal | 111.9 % | ASE-Volumen | 78.4 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% (Durchschnittlicher pH-Wert der Lösungen 3-4) |
| Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C | |
| Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff, Zwischenlagerung in Gefriertruhe (-25 bis -35°C) für 8 Monate bis zur Gefriertrocknung (Kapazitäten belegt). Anschließende Gefriertrocknung in gekühlter Kammer (Gewicht nach Gefriertrocknung : 446g) | |
| Nachbehandlung | Entfernung von PEG-Überschuss mit Pinsel (geringfügig) | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 6 Wochen |
| Gesamtdauer der Konservierung: | 35 Wochen | ||||
» zurück
