Detailansicht Probekörper V03_037
Behandlungsmethode: | Silcone Oil-Konservierung |
Konservierungslabor: | Texas A&M University |
Nassgewicht | 805 g | Gewicht unter Wasser | kein Wert | ||||
Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 549.9 g | ||||
Umax | kein Wert | Abbaugrad | kein Wert | ||||
Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.05 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.76 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | kein Wert |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 51.6 mm | 50.6 mm | 1.9 % |
tangential | 47.5 mm | 47.0 mm | 1.1 % |
longitudinal | 60.8 mm | 59.2 mm | 2.6 % |
Volumenschwund: | 5.5 % |
ASE-radial | 52.7 % | ASE-tangential | 92.8 % |
ASE-longitudinal | -557.9 % | ASE-Volumen | 70.1 % |

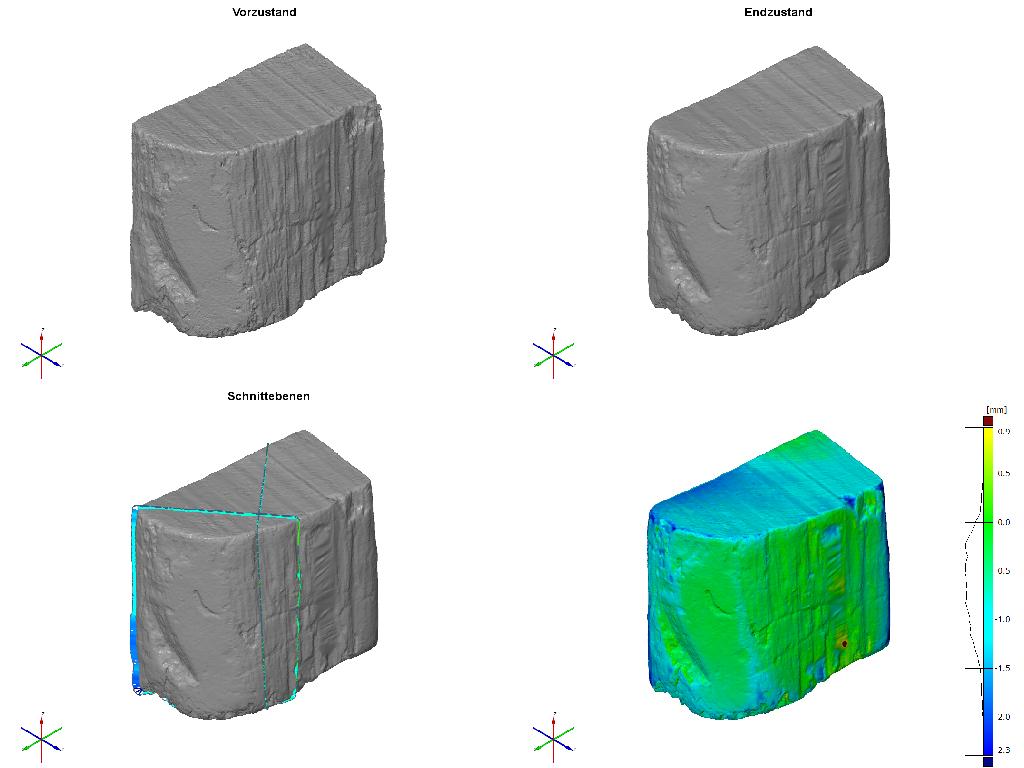

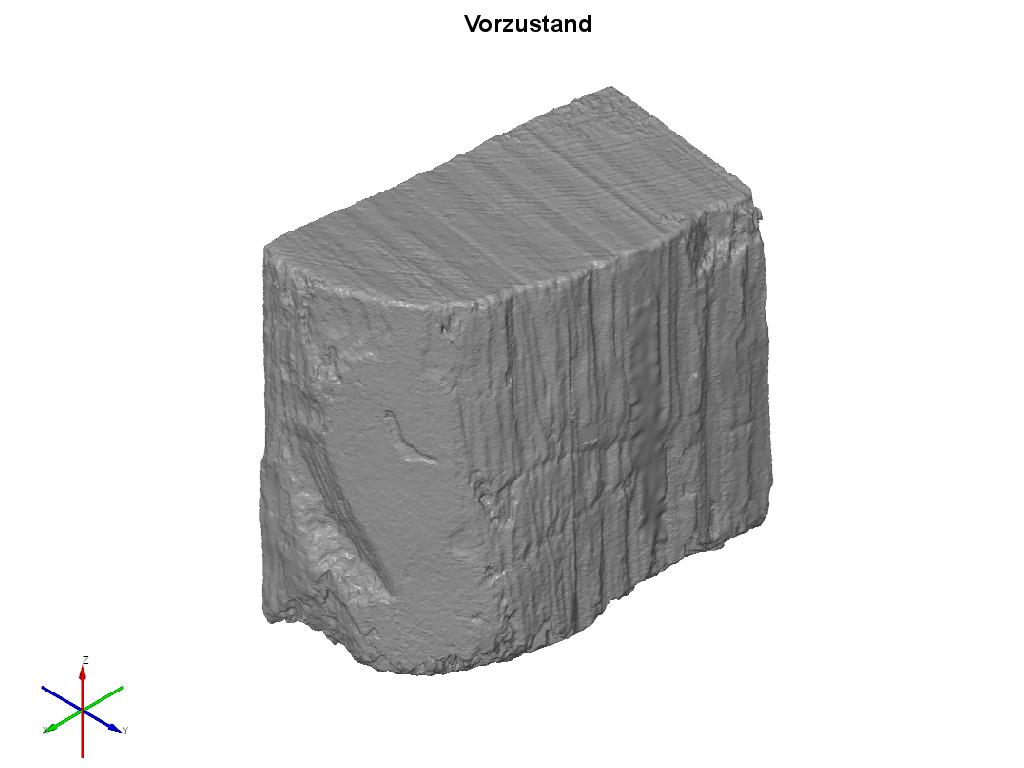

Volumen (Vorzustand) | 765.1 cm3 | Volumen (Endzustand) | 726.9 cm3 | Volumenschwund | 5.0 % |
Oberfläche (Vorzustand) | 523.8 cm2 | Oberfläche (Endzustand) | 492.3 cm2 | Oberflächenveränderung | -6.0 % |

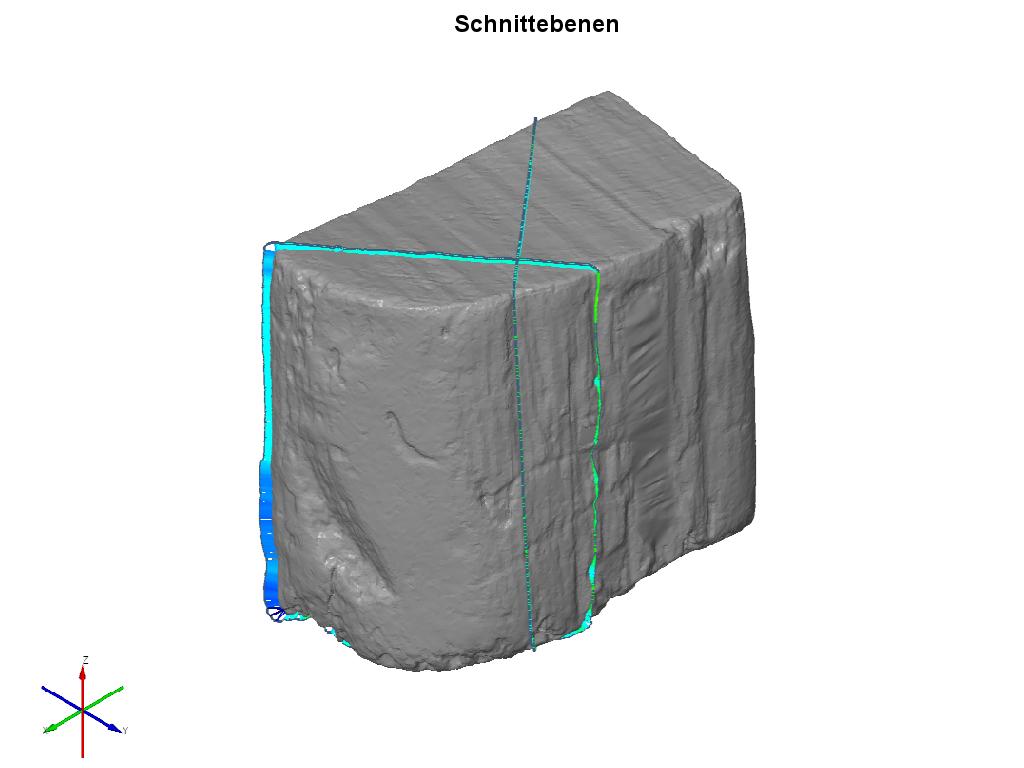

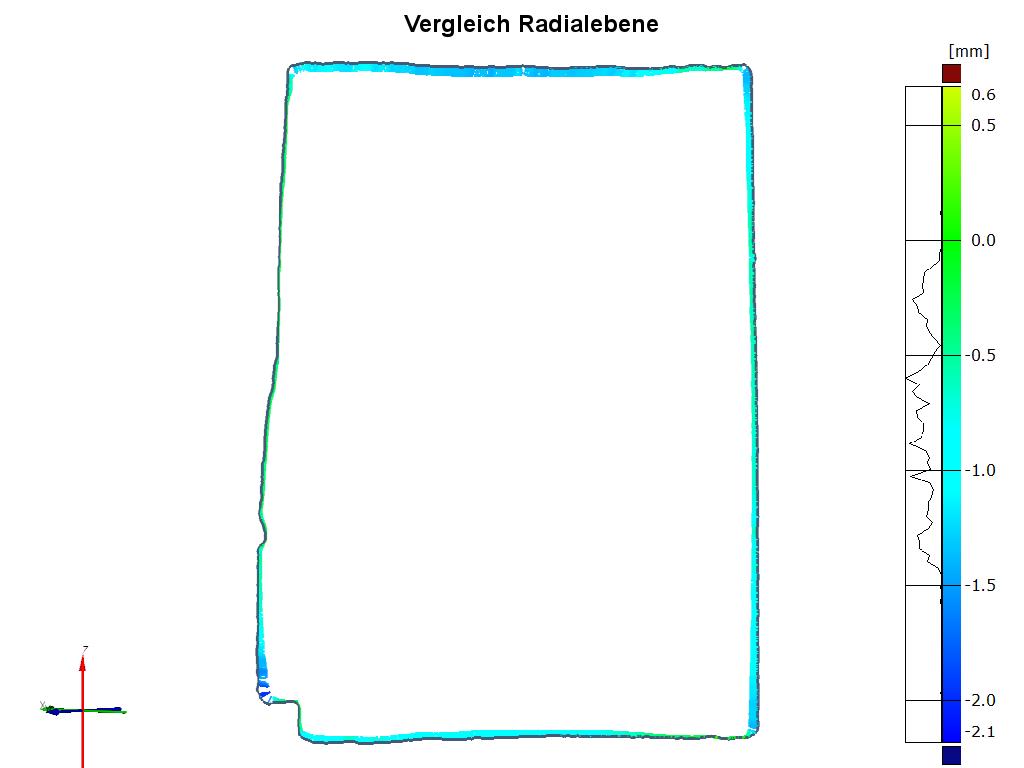

Radiale Schnittfläche (Vorzustand) | 6166.6 mm2 | Radiale Schnittfläche (Endzustand) | 6089.5 mm2 | radialer Schwund | 1.2 % |

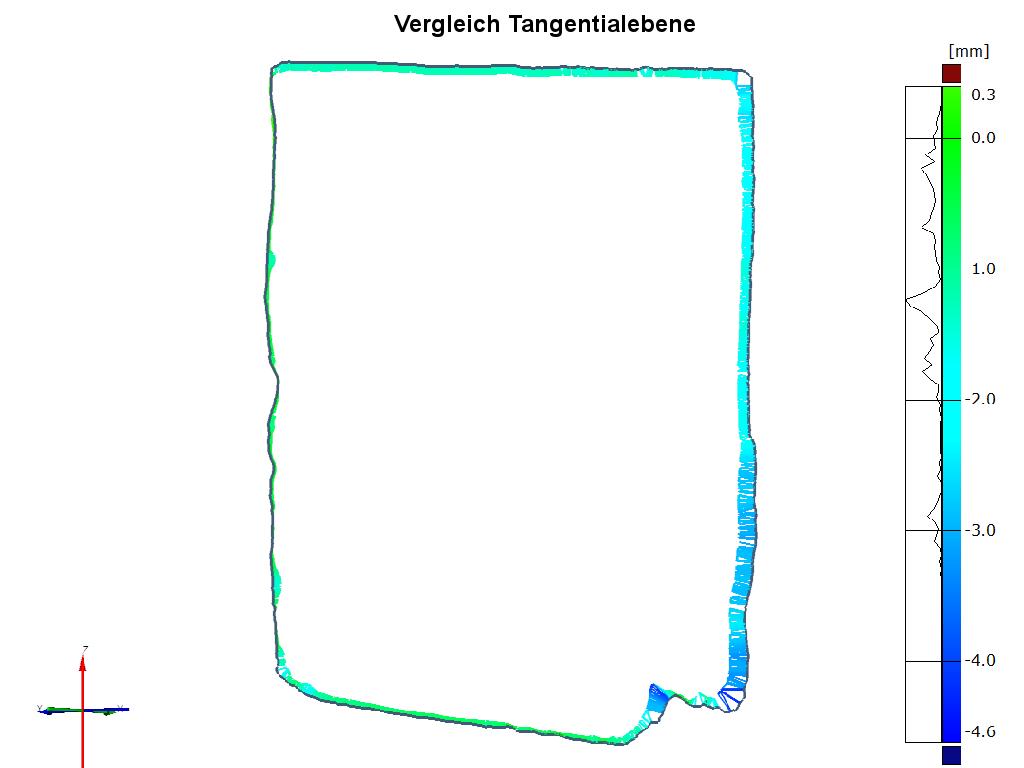

Tangentiale Schnittfläche (Vorzustand) | 6430.0 mm2 | Tangentiale Schnittfläche (Endzustand) | 6238.9 mm2 | tangentialer Schwund | 3.0 % |
Längsmessung (Vorzustand) | 114.6 mm | Durchschnittliche Längenveränderung | -1.1 mm | longitudinaler Schwund | -1.9 % |
ASE-radial | 93.0 % | ASE-tangential | 82.3 % |
ASE-longitudinal | 420.0 % | ASE-Volumen | 75.6 % |
Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
Nachbehandlung | Nicht nötig. Überschüssige Silikonöl-Vernetzer-Lösung wird schon direkt nach der Tränkung (vor dem katalytischen Aushärten) abtropfen lassen und mit reinem Vernetzer (MTMS) abgewaschen. |
Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 7 Wochen | Dauer Trocknung | 2 Wochen |
Gesamtdauer der Konservierung: | 69 Wochen |
» zurück
