Detailansicht Probekörper V03_039
Behandlungsmethode: | Dreistufige PEG-Konservierung |
Konservierungslabor: | ASS München |
Nassgewicht | 886.3 g | Gewicht unter Wasser | kein Wert | ||||
Gewicht nach Tränkung | 970 g | Gewicht nach Trocknung | 445.6 g | ||||
Umax | kein Wert | Abbaugrad | kein Wert | ||||
Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.02 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.53 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | 9.4 % | %-Anteil Tränkungsmittel am Endgewicht | kein Wert |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 48.8 mm | 48.4 mm | 0.8 % |
tangential | 62.5 mm | 62.1 mm | 0.6 % |
longitudinal | 83.4 mm | 83.0 mm | 0.4 % |
Volumenschwund: | 1.8 % |
ASE-radial | 81.5 % | ASE-tangential | 95.8 % |
ASE-longitudinal | -8.0 % | ASE-Volumen | 90.3 % |

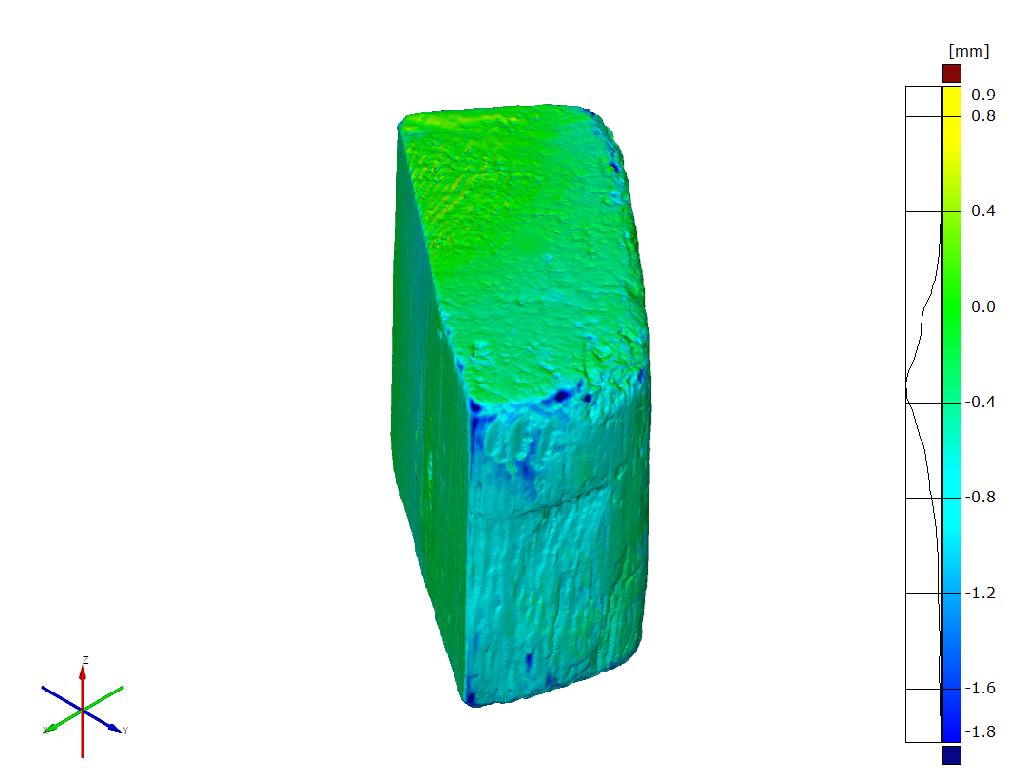

Volumen (Vorzustand) | 868.7 cm3 | Volumen (Endzustand) | 840.4 cm3 | Volumenschwund | 3.3 % |
Oberfläche (Vorzustand) | 571.4 cm2 | Oberfläche (Endzustand) | 555.0 cm2 | Oberflächenveränderung | -2.9 % |

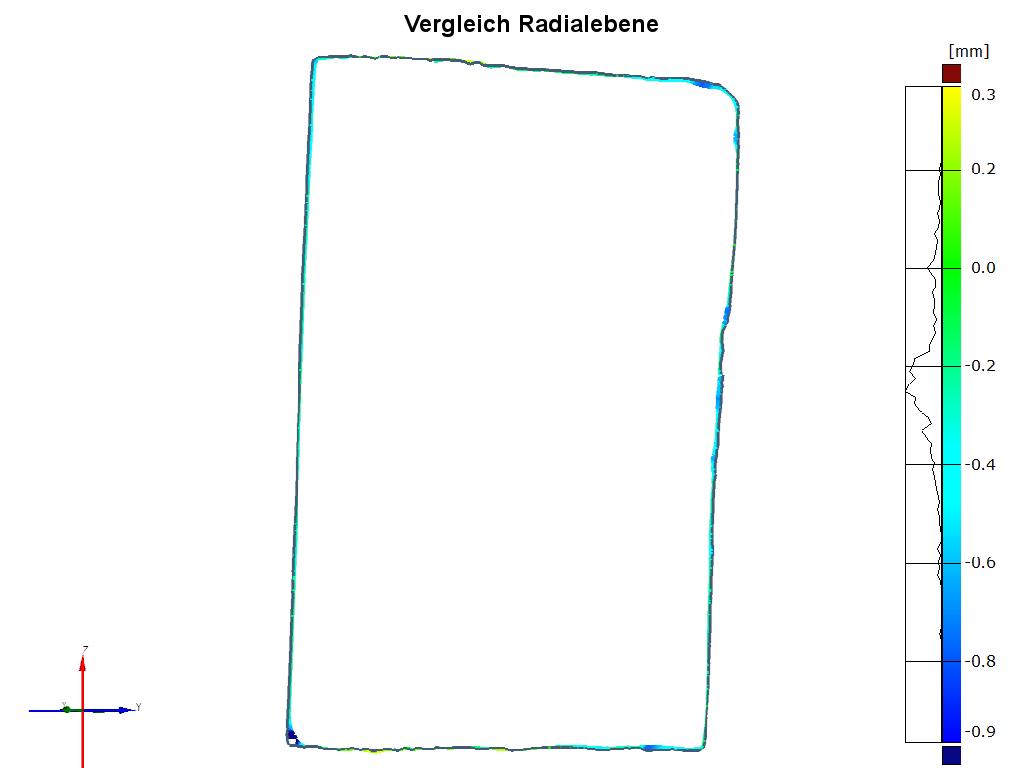

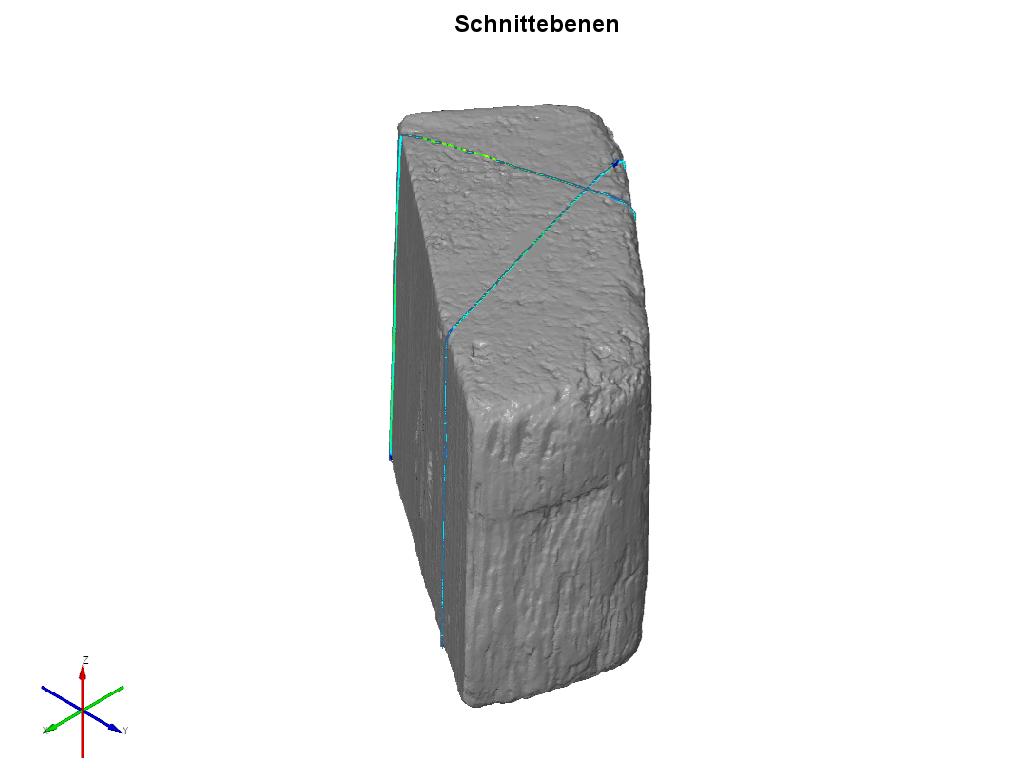

Radiale Schnittfläche (Vorzustand) | 5462.1 mm2 | Radiale Schnittfläche (Endzustand) | 5422.8 mm2 | radialer Schwund | 0.7 % |

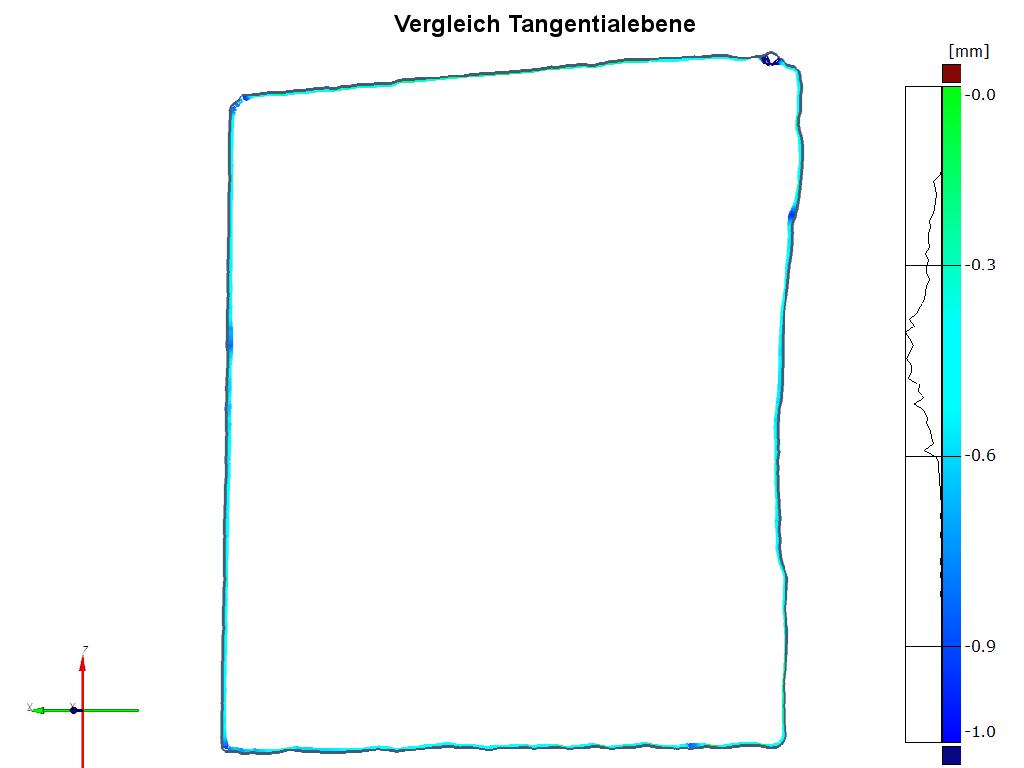

Tangentiale Schnittfläche (Vorzustand) | 7020.2 mm2 | Tangentiale Schnittfläche (Endzustand) | 6947.2 mm2 | tangentialer Schwund | 1.0 % |
Längsmessung (Vorzustand) | 116.9 mm | Durchschnittliche Längenveränderung | -0.2 mm | longitudinaler Schwund | -0.4 % |
ASE-radial | 96.0 % | ASE-tangential | 93.8 % |
ASE-longitudinal | 162.7 % | ASE-Volumen | 84.1 % |
Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% (Durchschnittlicher pH-Wert der Lösungen 3-4) |
Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C | |
Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff, Zwischenlagerung in Gefriertruhe (-25 bis -35°C) für 8 Monate bis zur Gefriertrocknung (Kapazitäten belegt). Anschließende Gefriertrocknung in gekühlter Kammer (Gewicht nach Gefriertrocknung : 433,5g) | |
Nachbehandlung | Entfernung von PEG-Überschuss mit Pinsel (geringfügig) |
Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 6 Wochen |
Gesamtdauer der Konservierung: | 35 Wochen |
» zurück
