Detailansicht Probekörper V03_041
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 1147 g | Gewicht unter Wasser | kein Wert | ||||
| Gewicht nach Tränkung | 1081 g | Gewicht nach Trocknung | 627.5 g | ||||
| Umax | kein Wert | Abbaugrad | kein Wert | ||||
| Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.07 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.61 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | -5.8 % | %-Anteil Tränkungsmittel am Endgewicht | kein Wert | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 31.4 mm | 31.2 mm | 0.8 % |
| tangential | 29.3 mm | 29.2 mm | 0.4 % |
| longitudinal | 77.7 mm | 77.7 mm | 0.0 % |
| Volumenschwund: | 1.2 % | ||
| ASE-radial | 80.6 % | ASE-tangential | 97.0 % |
| ASE-longitudinal | 100.0 % | ASE-Volumen | 93.3 % |

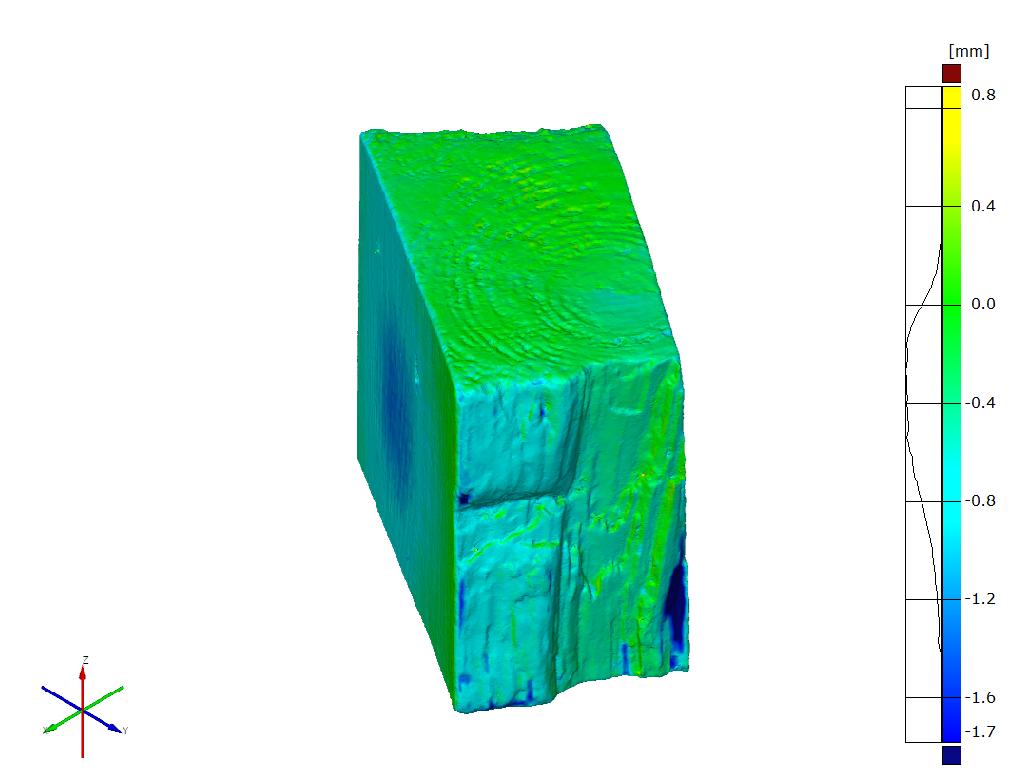

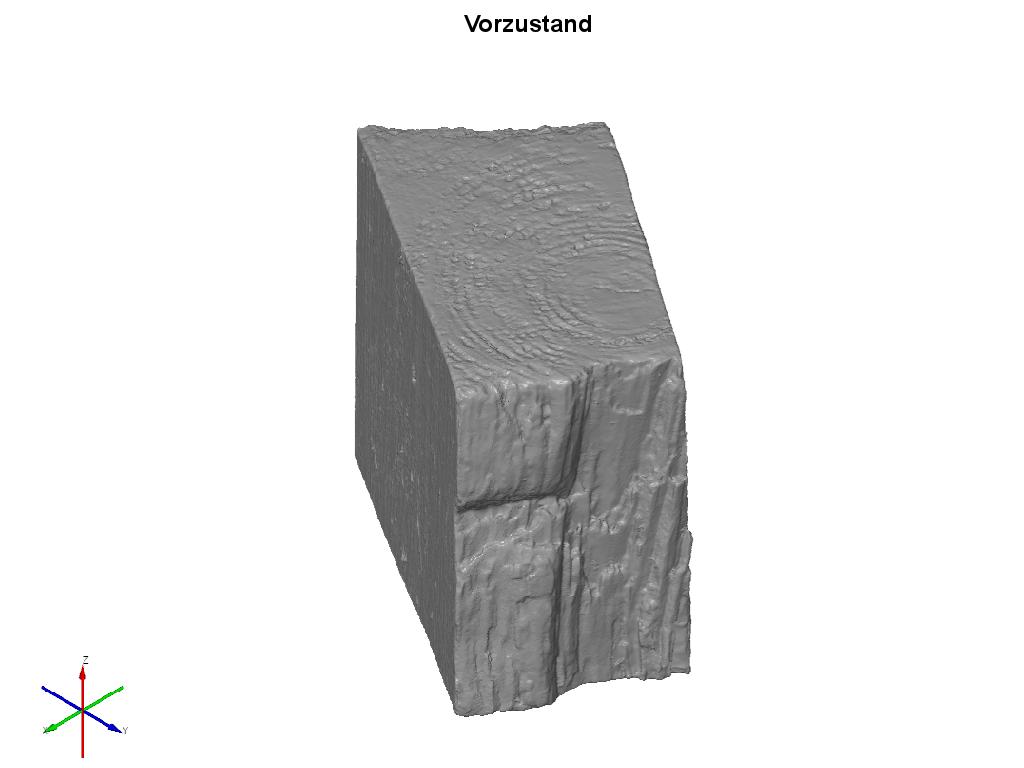

| Volumen (Vorzustand) | 1067.0 cm3 | Volumen (Endzustand) | 1034.4 cm3 | Volumenschwund | 3.1 % |
| Oberfläche (Vorzustand) | 680.3 cm2 | Oberfläche (Endzustand) | 659.4 cm2 | Oberflächenveränderung | -3.1 % |

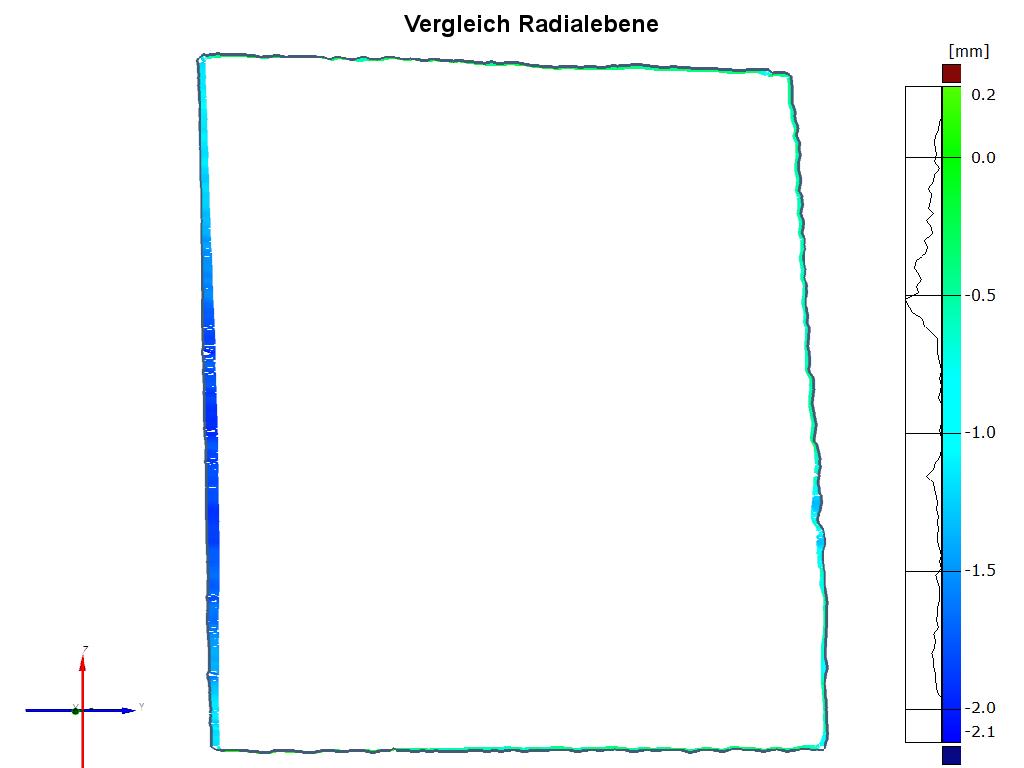

| Radiale Schnittfläche (Vorzustand) | 7773.6 mm2 | Radiale Schnittfläche (Endzustand) | 7599.6 mm2 | radialer Schwund | 2.2 % |

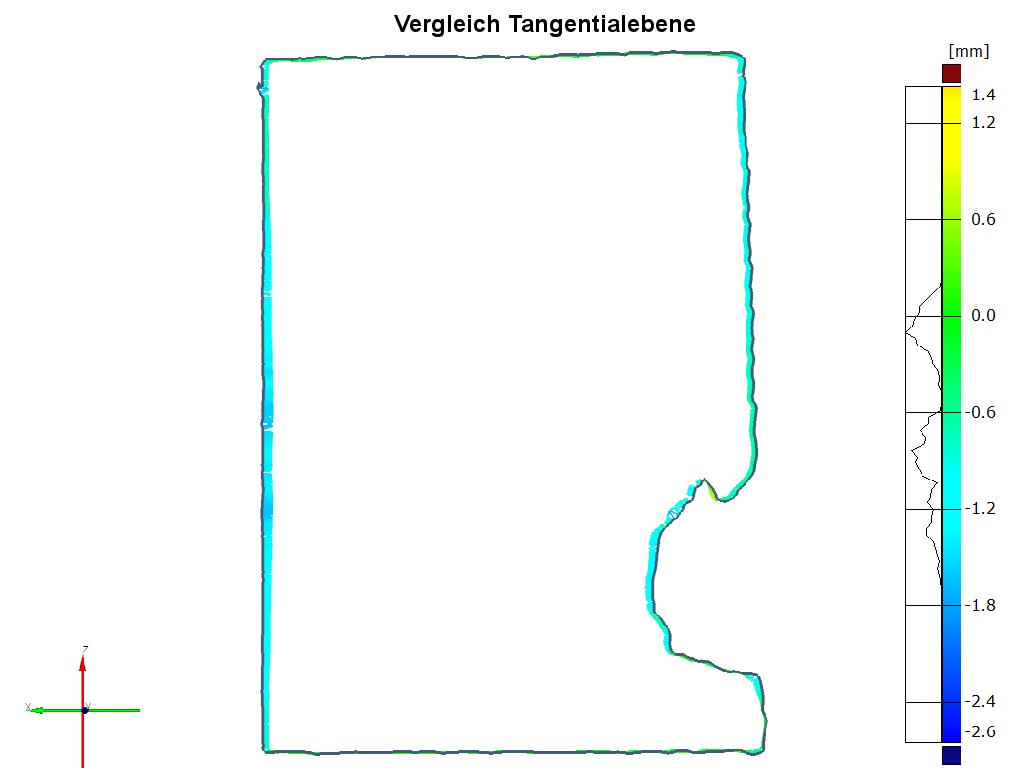

| Tangentiale Schnittfläche (Vorzustand) | 5906.6 mm2 | Tangentiale Schnittfläche (Endzustand) | 5738.8 mm2 | tangentialer Schwund | 2.8 % |
| Längsmessung (Vorzustand) | 121.0 mm | Durchschnittliche Längenveränderung | -0.2 mm | longitudinaler Schwund | -0.3 % |
| ASE-radial | 87.4 % | ASE-tangential | 83.1 % |
| ASE-longitudinal | 146.8 % | ASE-Volumen | 85.1 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 80 l Kauramin 800 (bei 90% Wirkstoffgehalt = 72 l Harz) + 210 l deionisiertes Wasser, alle weiteren Zugaben prozentual zur Harzmenge : 3,6 l Harnstoff (5%), 7,2 l Triethylenglykol (10%) - Dichte der Lsg.: 1,058 g/ml, pH-Wert : 9,03 (Lösung für V03 - 20l) |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur, Frühzeitige Polymerisation des ersten Lösungsansatzes nach 4 Wochen (pH bei 6,87 u. 1,048g/ml Dichte) - Austausch durch frischen Lösungsansatz nach gleichen Rezept (+ 1%-Zugabe von Triethanolamin (basischer Puffer) - Start pH-Wert der Tränkungslösung 9,54), weitere Badtränkung für 23 Wochen bis zum Erreichen des Trübungspunktes (pH bei 7,65 u. 1,052 g/ml Dichte). 5-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C | |
| Trocknung | Langsame, kontrollierte Trocknung in PE-Druckverschlußbeutel, täglich Öffnen der Beutel (Mo-Fr) für 2-3 Stunden bis zur Gewichtskonstanz (Durschnittliches Raumklima von 23°C u. 20-40%rF) | |
| Nachbehandlung | 1. Tauchbad in Leinölfirnis (Auro Imprägniergrund Nr.121) nach 3 Wochen Trockenzeit (Ölaufnahme gesamt 18g), 2. Tauchbad in Leinölfirnis nach 18 Wochen Trockenzeit | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 27 Wochen | Dauer Trocknung | 65 Wochen |
| Gesamtdauer der Konservierung: | 92 Wochen | ||||
» zurück
