Detailansicht Probekörper V03_042
| Behandlungsmethode: | Silcone Oil-Konservierung |
| Konservierungslabor: | Texas A&M University |
|
|||||
| Nassgewicht | 779.6 g | Gewicht unter Wasser | kein Wert | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 494.6 g | ||||
| Umax | kein Wert | Abbaugrad | kein Wert | ||||
| Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 0.99 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.67 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | kein Wert | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 58.5 mm | 58.1 mm | 0.8 % |
| tangential | 48.0 mm | 47.6 mm | 0.9 % |
| longitudinal | 66.9 mm | 67.0 mm | -0.1 % |
| Volumenschwund: | 1.5 % | ||
| ASE-radial | 81.2 % | ASE-tangential | 94.1 % |
| ASE-longitudinal | 122.4 % | ASE-Volumen | 91.6 % |

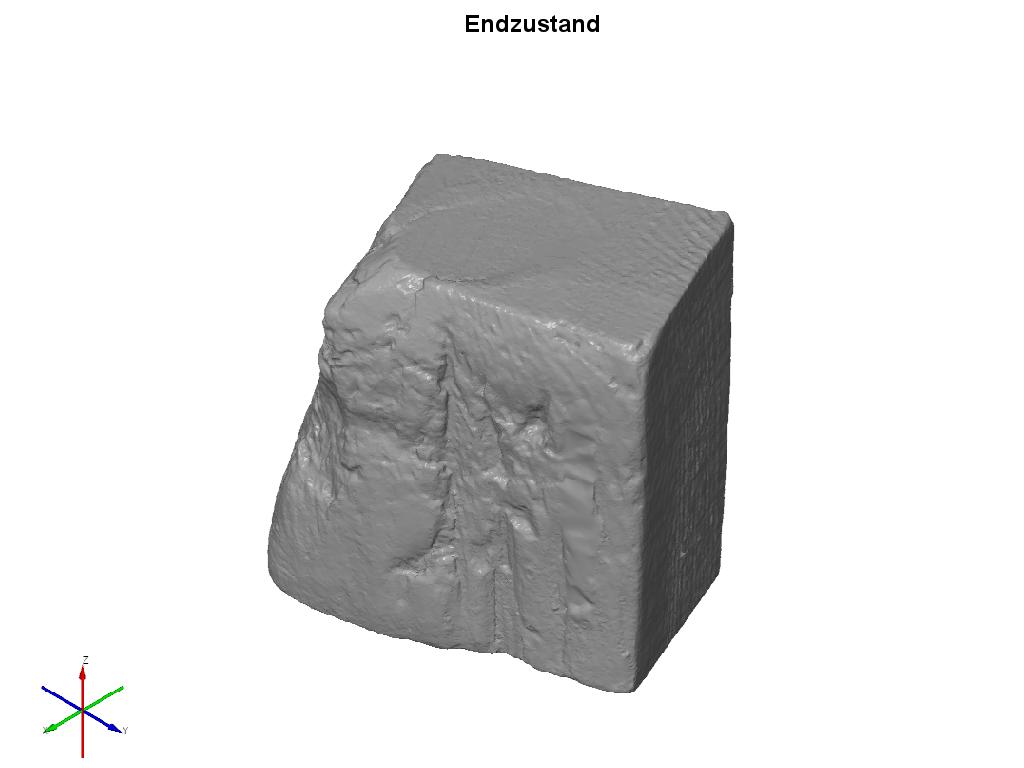

| Volumen (Vorzustand) | 783.8 cm3 | Volumen (Endzustand) | 739.4 cm3 | Volumenschwund | 5.7 % |
| Oberfläche (Vorzustand) | 540.0 cm2 | Oberfläche (Endzustand) | 508.8 cm2 | Oberflächenveränderung | -5.8 % |

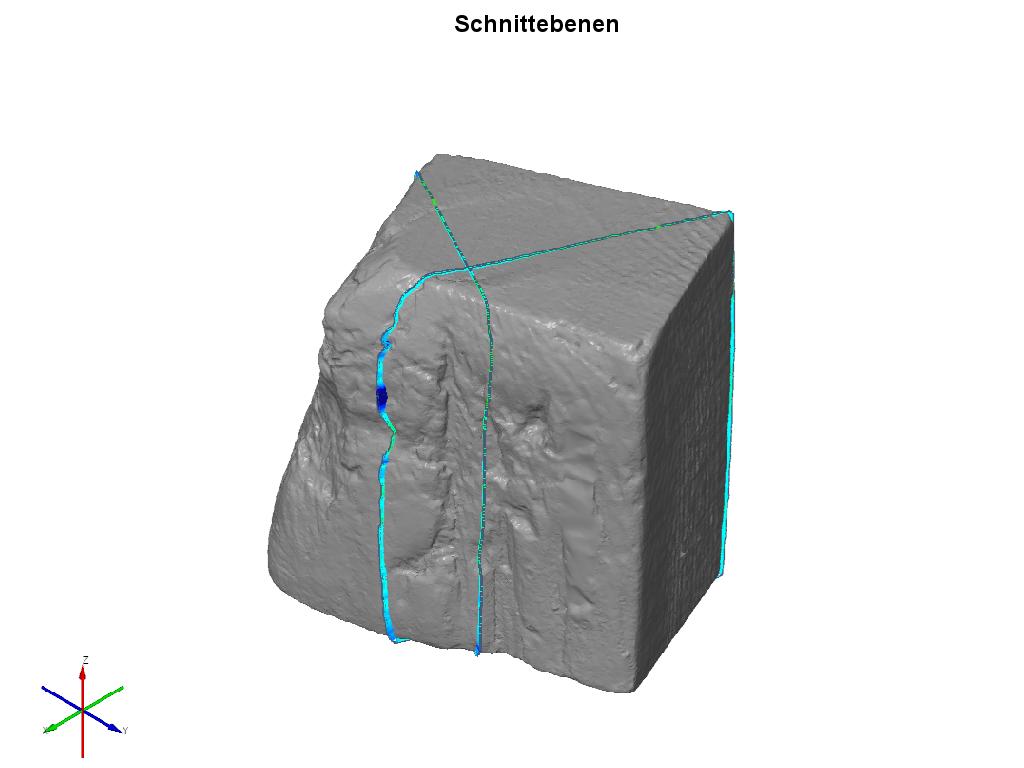

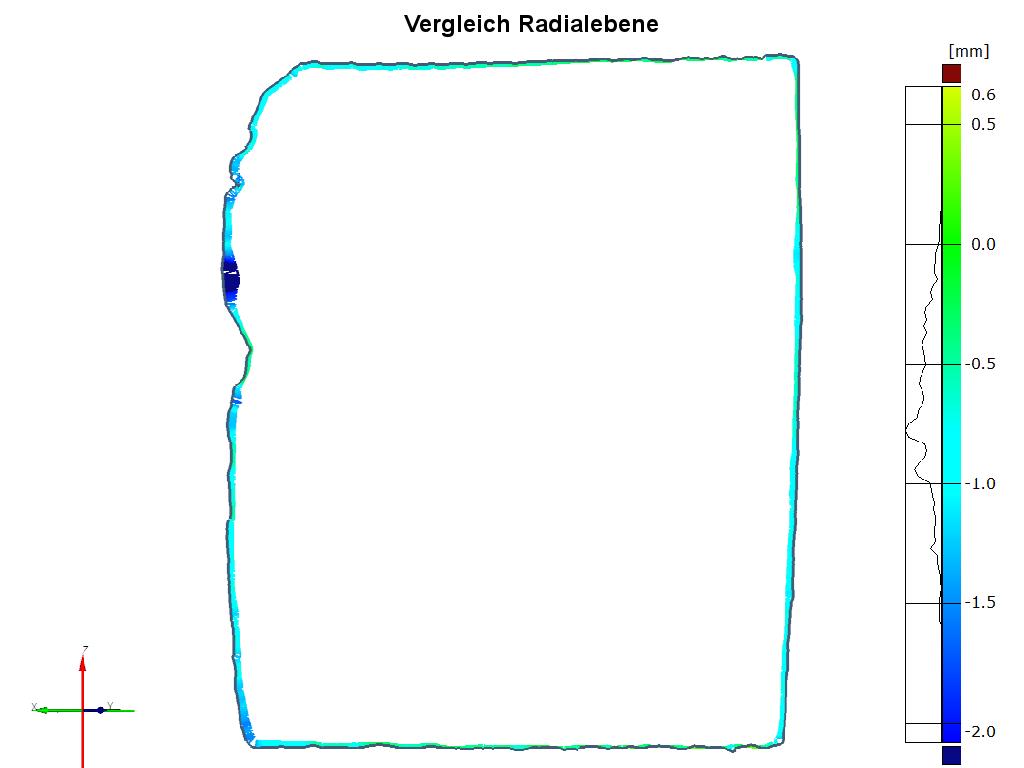

| Radiale Schnittfläche (Vorzustand) | 7456.5 mm2 | Radiale Schnittfläche (Endzustand) | 7319.4 mm2 | radialer Schwund | 1.8 % |
| Tangentiale Schnittfläche (Vorzustand) | 5792.6 mm2 | Tangentiale Schnittfläche (Endzustand) | 5681.1 mm2 | tangentialer Schwund | 1.9 % |
| Längsmessung (Vorzustand) | 121.8 mm | Durchschnittliche Längenveränderung | -0.5 mm | longitudinaler Schwund | -0.8 % |
| ASE-radial | 89.7 % | ASE-tangential | 88.5 % |
| ASE-longitudinal | 225.9 % | ASE-Volumen | 72.3 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
| Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
| Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
| Nachbehandlung | Nicht nötig. Überschüssige Silikonöl-Vernetzer-Lösung wird schon direkt nach der Tränkung (vor dem katalytischen Aushärten) abtropfen lassen und mit reinem Vernetzer (MTMS) abgewaschen. | |
| Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 7 Wochen | Dauer Trocknung | 2 Wochen |
| Gesamtdauer der Konservierung: | 69 Wochen | ||||
» zurück
