Detailansicht Probekörper V03_043
| Behandlungsmethode: | Alkohol/Ether/Harz-Konservierung |
| Konservierungslabor: | SNM Zürich |
|
|||||
| Nassgewicht | 939.6 g | Gewicht unter Wasser | kein Wert | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 503 g | ||||
| Umax | kein Wert | Abbaugrad | kein Wert | ||||
| Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.03 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.59 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | kein Wert | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 40.6 mm | 40.4 mm | 0.6 % |
| tangential | 41.3 mm | 39.6 mm | 4.2 % |
| longitudinal | 66.3 mm | 66.2 mm | 0.2 % |
| Volumenschwund: | 4.9 % | ||
| ASE-radial | 85.0 % | ASE-tangential | 71.3 % |
| ASE-longitudinal | 62.3 % | ASE-Volumen | 73.3 % |

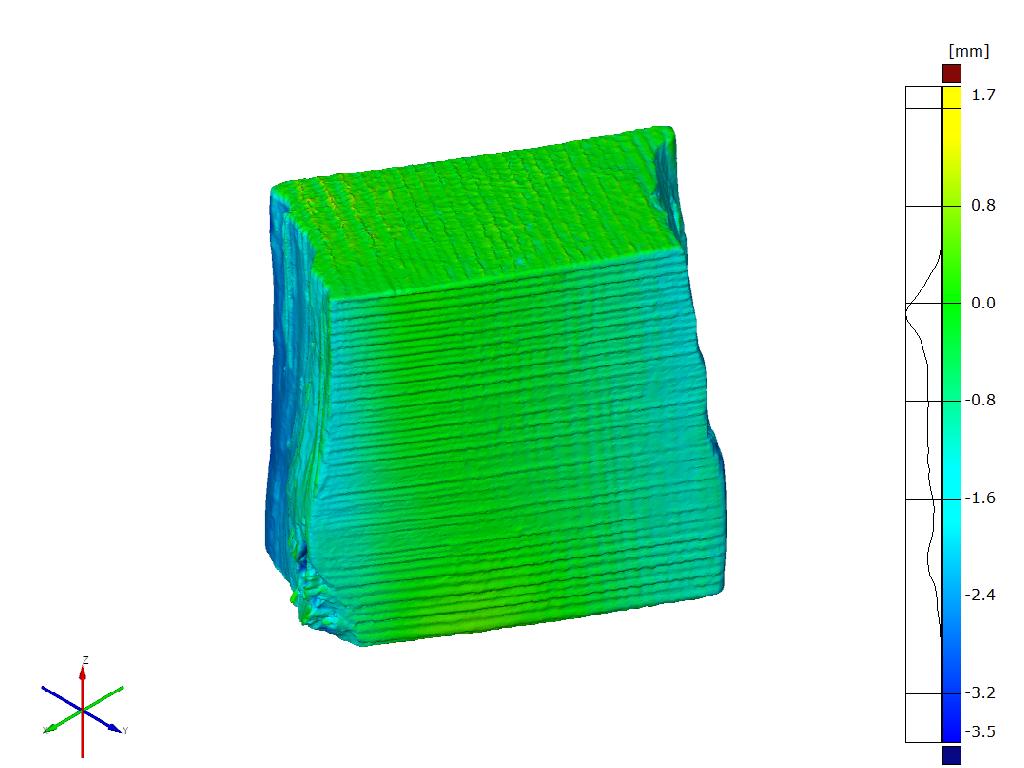

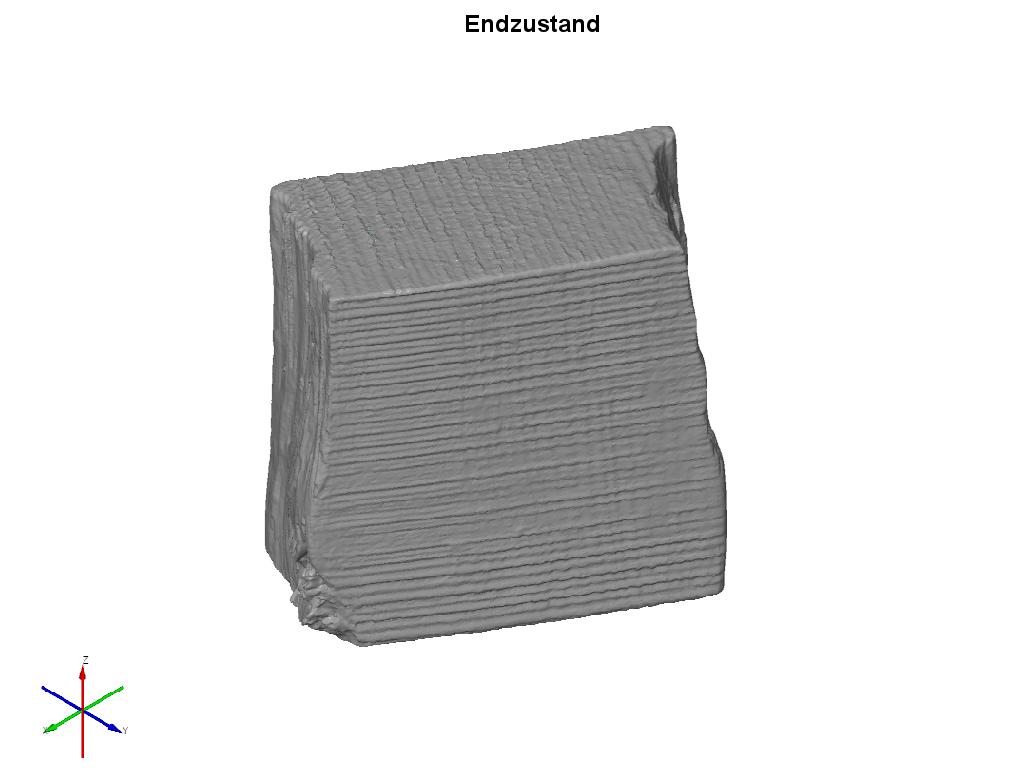

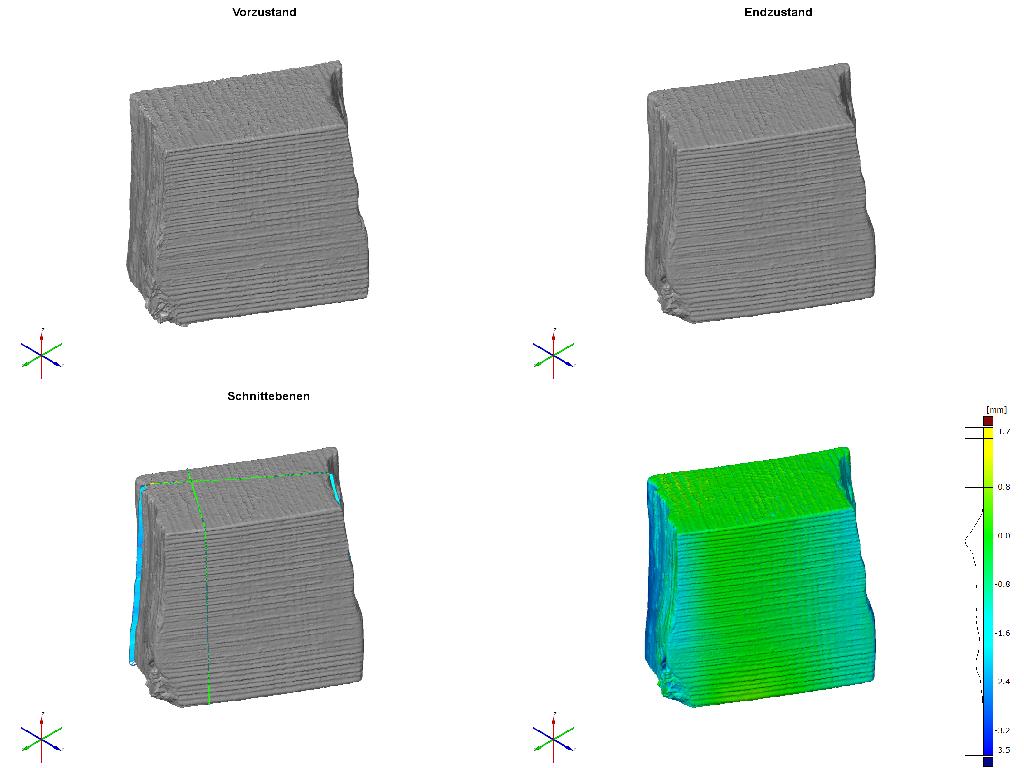

| Volumen (Vorzustand) | 910.9 cm3 | Volumen (Endzustand) | 855.2 cm3 | Volumenschwund | 6.1 % |
| Oberfläche (Vorzustand) | 621.3 cm2 | Oberfläche (Endzustand) | 588.4 cm2 | Oberflächenveränderung | -5.3 % |

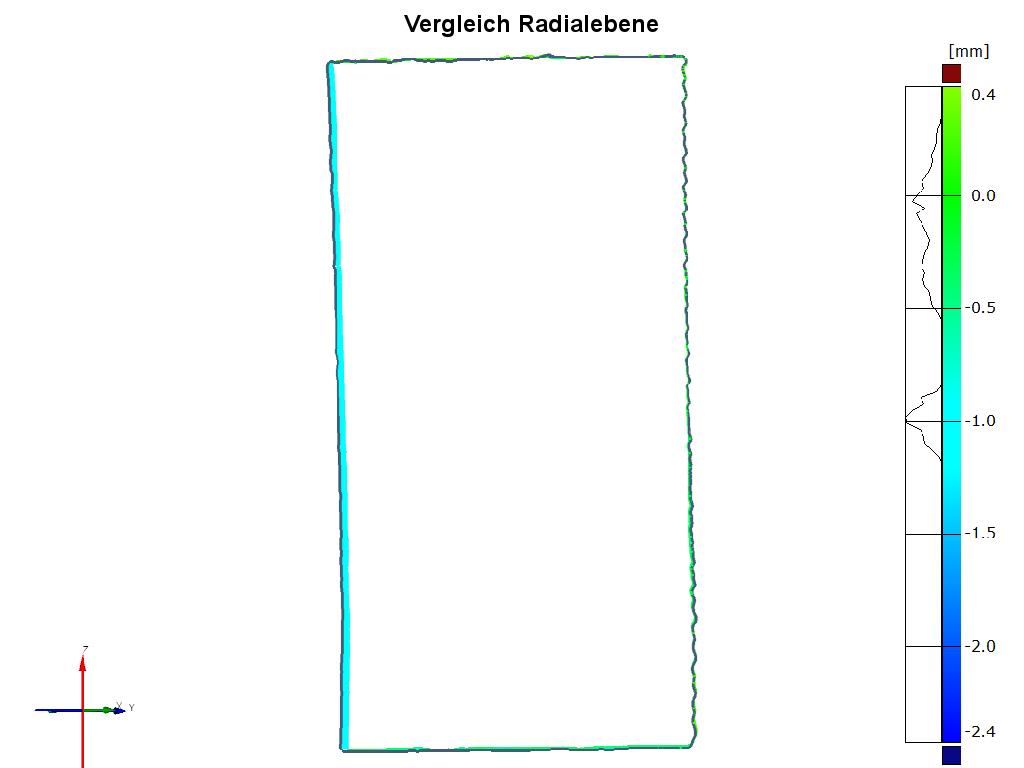

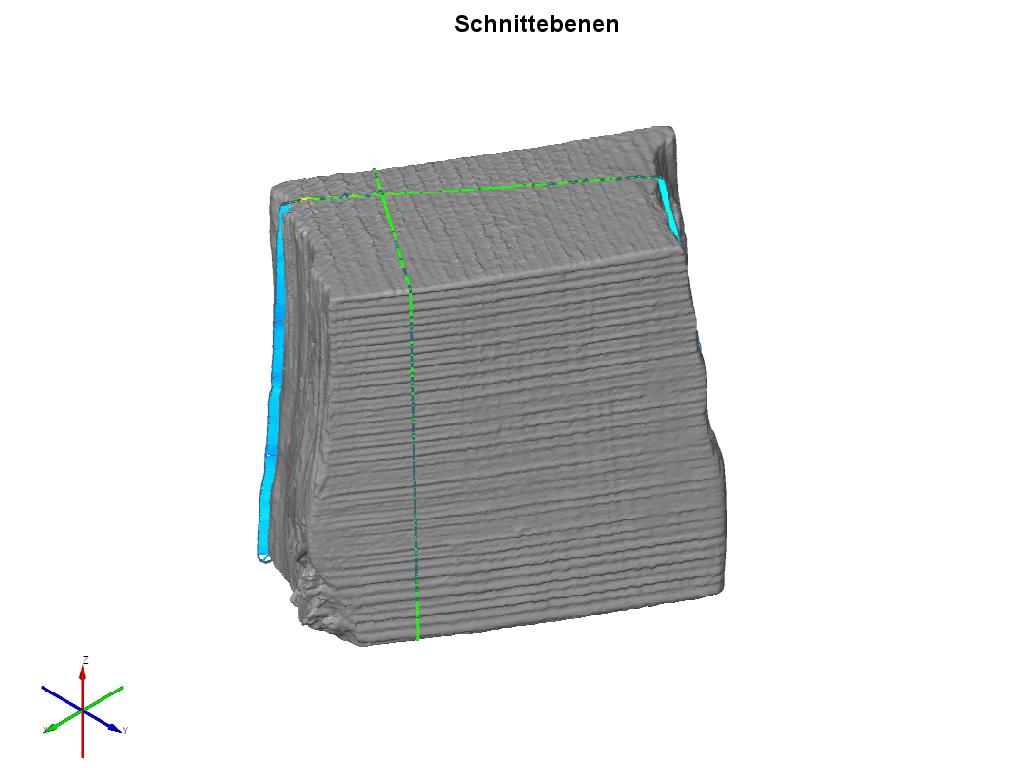

| Radiale Schnittfläche (Vorzustand) | 4713.5 mm2 | Radiale Schnittfläche (Endzustand) | 4624.1 mm2 | radialer Schwund | 1.9 % |

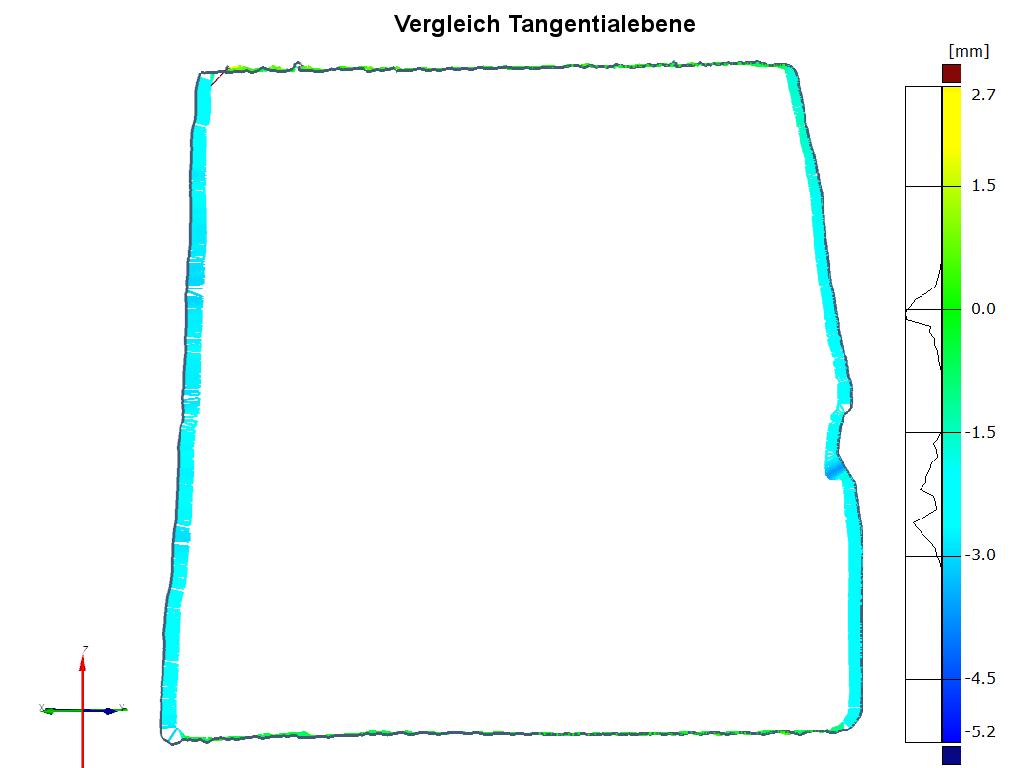

| Tangentiale Schnittfläche (Vorzustand) | 9236.7 mm2 | Tangentiale Schnittfläche (Endzustand) | 8861.6 mm2 | tangentialer Schwund | 4.1 % |
| Längsmessung (Vorzustand) | 123.7 mm | Durchschnittliche Längenveränderung | -0.0 mm | longitudinaler Schwund | -0.0 % |
| ASE-radial | 89.4 % | ASE-tangential | 75.8 % |
| ASE-longitudinal | 102.7 % | ASE-Volumen | 70.2 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : Austausch von Wasser mit Ethanol mit steigender Konzentration von 60% bis 99,5% - 8 Badwechsel (innerhalb 18 Wochen), Austausch von Ethanol mit Diethylether mit steigender Konzentration von 50% bis 95,5% - 10 Badwechsel (innerhalb 15 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Harz-Diethylether-Lösung : 70,7 % Diethylether, 16,1 % Dammarharz, 6,4 % Kolophonium, 3,2 % Dienol D102, 3,2 % Rhizinusöl und 0,4 % PEG 400 |
| Tränkungsverlauf: | Einlegen der mit Diethylether vollgetränkten Hölzer in Harz-Diethylether-Lösung bei normaler Atmosphäre. Nach Tränkung (vor Trocknung) kurzes Spülen der Hölzer mit reinem Ether. | |
| Trocknung | Trocknung durch Abdampfen des Dietylethers im Vakuumkessel (mit explosionsgeschützter Pumpe). Mehrfaches Anlegen eines Unterdrucks (abschalten der Pumpe) bis das Vakuum konstant bleibt, d.h. kein Diethylether mehr verdampft und somit der Druck wieder ansteigt (Kesseldruck 400-980mbar). | |
| Nachbehandlung | Entfernen überschüssigen Harzes mit Methylenchlorid. Auftrag von Oberflächenschutz 3%-Paraloid-Lösung in Aceton | |
| Dauer Vorbehandlung | 33 Wochen | Dauer Tränkung | 16 Wochen | Dauer Trocknung | 2 Wochen |
| Gesamtdauer der Konservierung: | 51 Wochen | ||||
» zurück
