Detailansicht Probekörper V06_002
Behandlungsmethode: | Silcone Oil-Konservierung |
Konservierungslabor: | Texas A&M University |
Nassgewicht | 519.5 g | Gewicht unter Wasser | 20.6 g | ||||
Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 323.9 g | ||||
Umax | 741.0 % | Abbaugrad | 1 | ||||
Restdichte | 0.12 g/cm3 | Volumen (Wasserverdrängung) | 498.9 cm3 | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.04 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.75 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 79.8 % |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 42.7 mm | 42.5 mm | 0.4 % |
tangential | 42.0 mm | 40.9 mm | 2.4 % |
longitudinal | 92.7 mm | 91.2 mm | 1.7 % |
Volumenschwund: | 4.4 % |
ASE-radial | 97.1 % | ASE-tangential | 94.1 % |
ASE-longitudinal | 88.9 % | ASE-Volumen | 91.6 % |

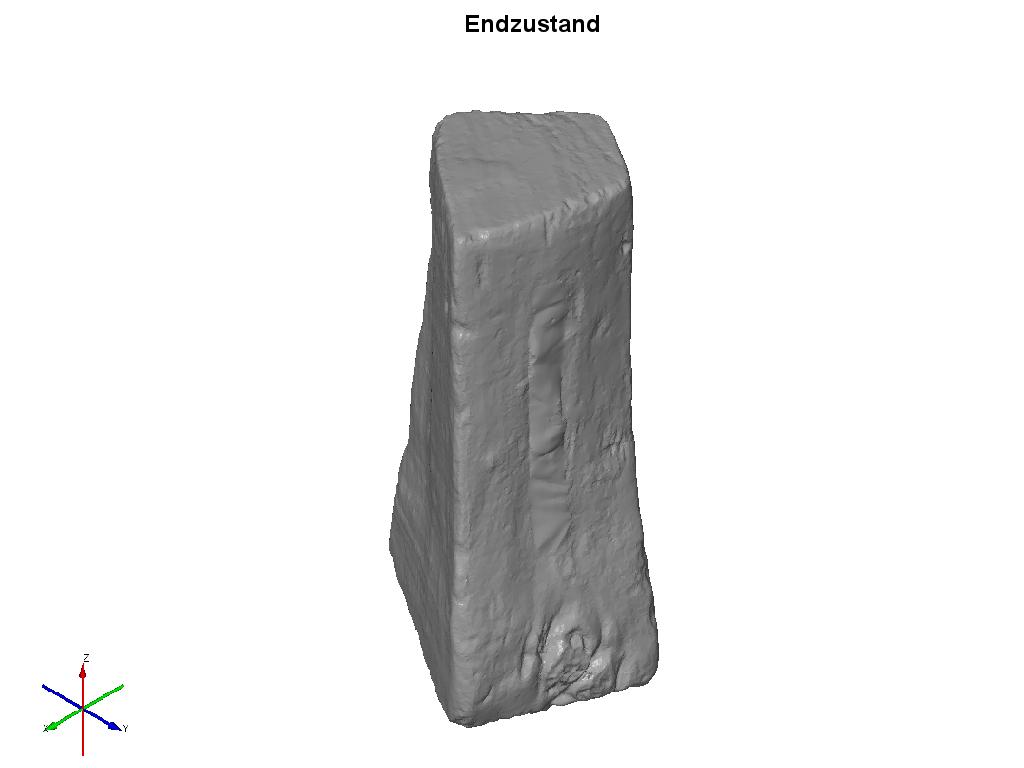

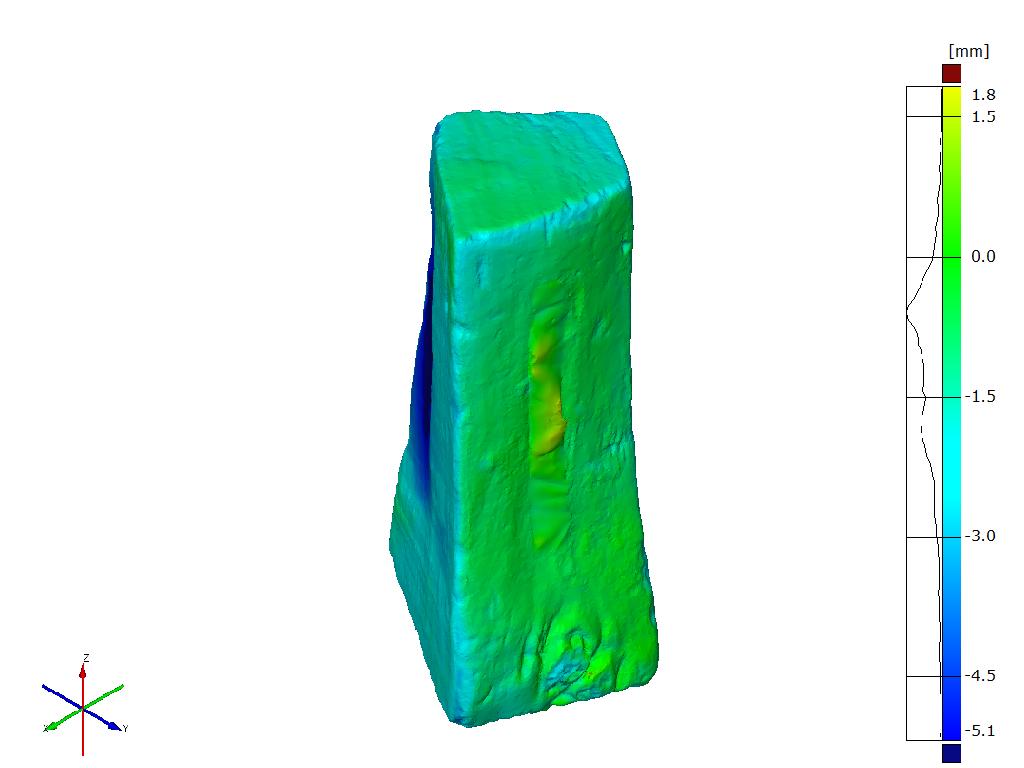

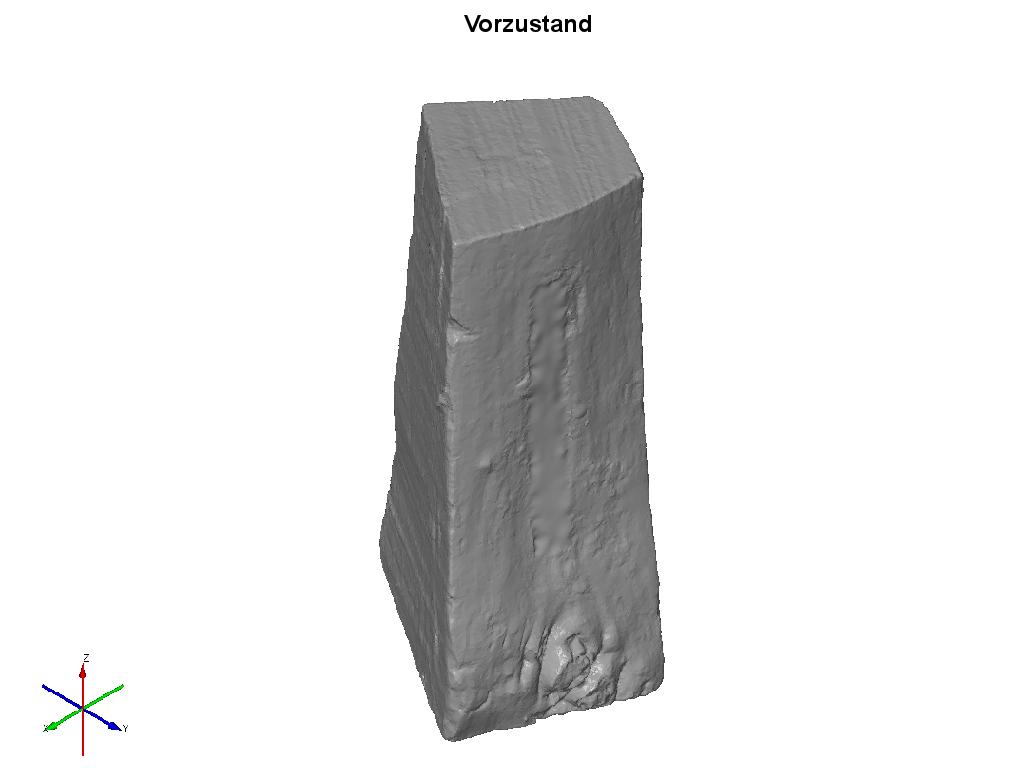

Volumen (Vorzustand) | 501.0 cm3 | Volumen (Endzustand) | 429.2 cm3 | Volumenschwund | 14.3 % |
Oberfläche (Vorzustand) | 419.3 cm2 | Oberfläche (Endzustand) | 377.3 cm2 | Oberflächenveränderung | -10.0 % |

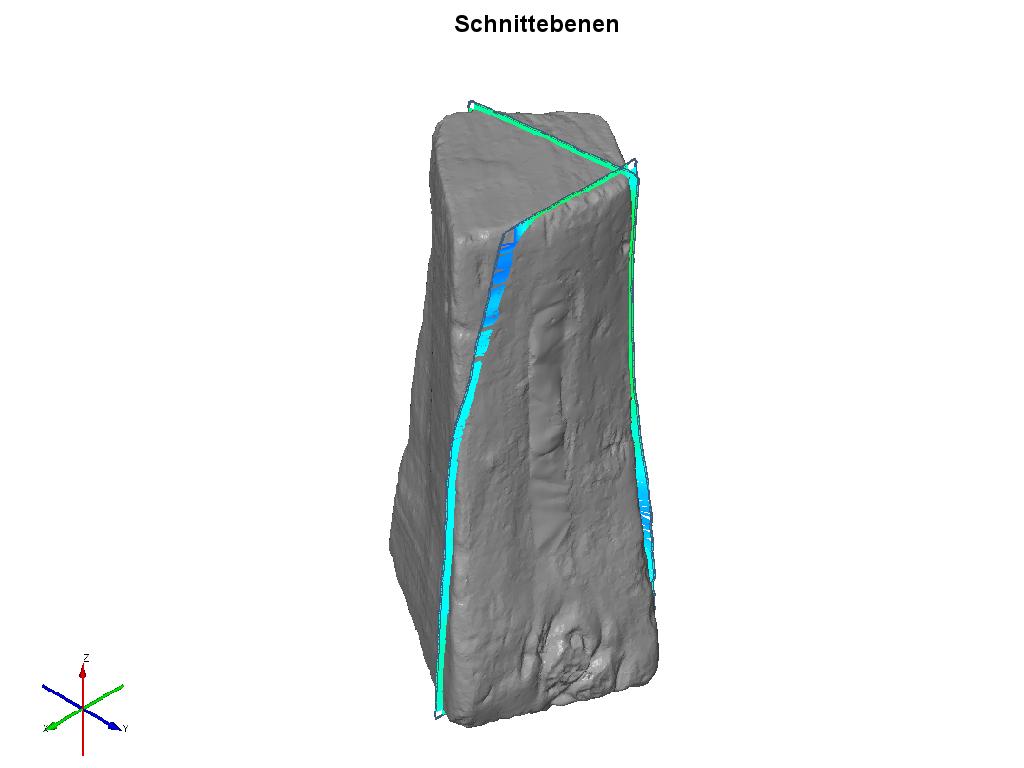

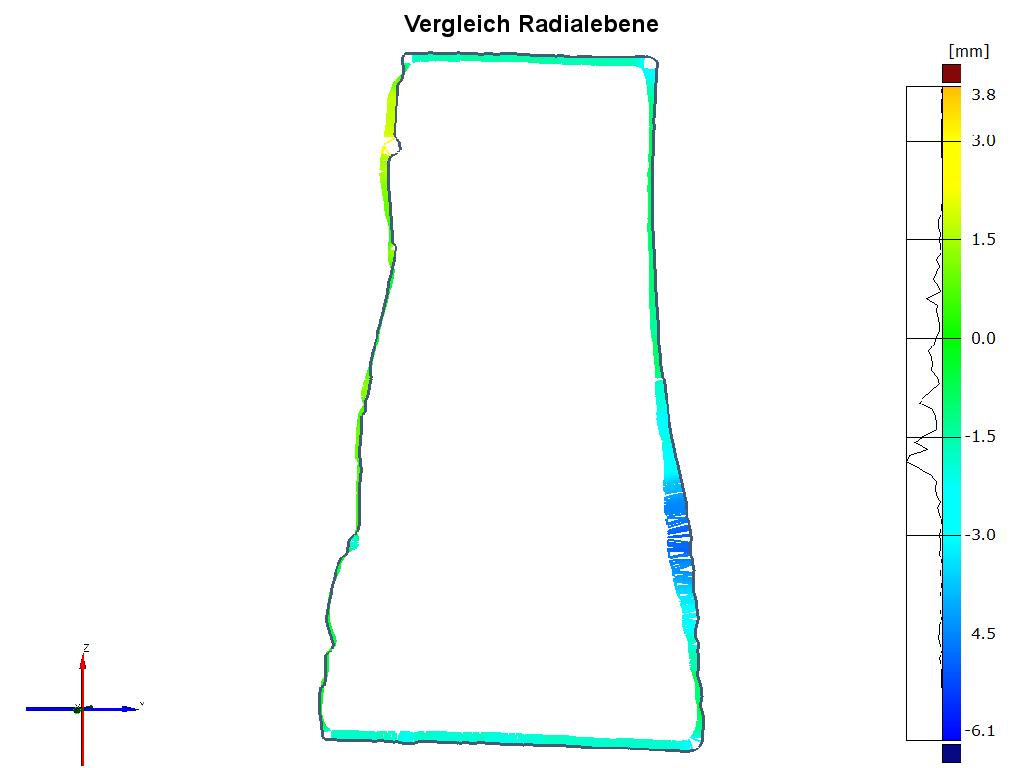

Radiale Schnittfläche (Vorzustand) | 5800.5 mm2 | Radiale Schnittfläche (Endzustand) | 5613.7 mm2 | radialer Schwund | 3.2 % |
Tangentiale Schnittfläche (Vorzustand) | 5633.3 mm2 | Tangentiale Schnittfläche (Endzustand) | 5052.0 mm2 | tangentialer Schwund | 10.3 % |
Längsmessung (Vorzustand) | 145.7 mm | Durchschnittliche Längenveränderung | -1.3 mm | longitudinaler Schwund | -1.8 % |
ASE-radial | 95.2 % | ASE-tangential | 81.9 % |
ASE-longitudinal | 115.6 % | ASE-Volumen | 80.2 % |
Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
Nachbehandlung | kein Wert |
Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 6 Wochen | Dauer Trocknung | 3 Wochen |
Gesamtdauer der Konservierung: | 69 Wochen |
» zurück
