Detailansicht Probekörper V06_005
| Behandlungsmethode: | Dreistufige PEG-Konservierung |
| Konservierungslabor: | ASS München |
|
|||||
| Nassgewicht | 722.9 g | Gewicht unter Wasser | 38.7 g | ||||
| Gewicht nach Tränkung | 750 g | Gewicht nach Trocknung | 294 g | ||||
| Umax | 523.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.17 g/cm3 | Volumen (Wasserverdrängung) | 684.2 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.07 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.45 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 3.8 % | %-Anteil Tränkungsmittel am Endgewicht | 58.1 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 44.3 mm | 44.1 mm | 0.3 % |
| tangential | 51.3 mm | 50.4 mm | 1.7 % |
| longitudinal | 90.1 mm | 89.8 mm | 0.4 % |
| Volumenschwund: | 2.3 % | ||
| ASE-radial | 97.8 % | ASE-tangential | 95.9 % |
| ASE-longitudinal | 97.5 % | ASE-Volumen | 95.6 % |
| Volumen (Vorzustand) | 678.7 cm3 | Volumen (Endzustand) | 653.0 cm3 | Volumenschwund | 3.8 % |
| Oberfläche (Vorzustand) | 495.0 cm2 | Oberfläche (Endzustand) | 479.1 cm2 | Oberflächenveränderung | -3.2 % |

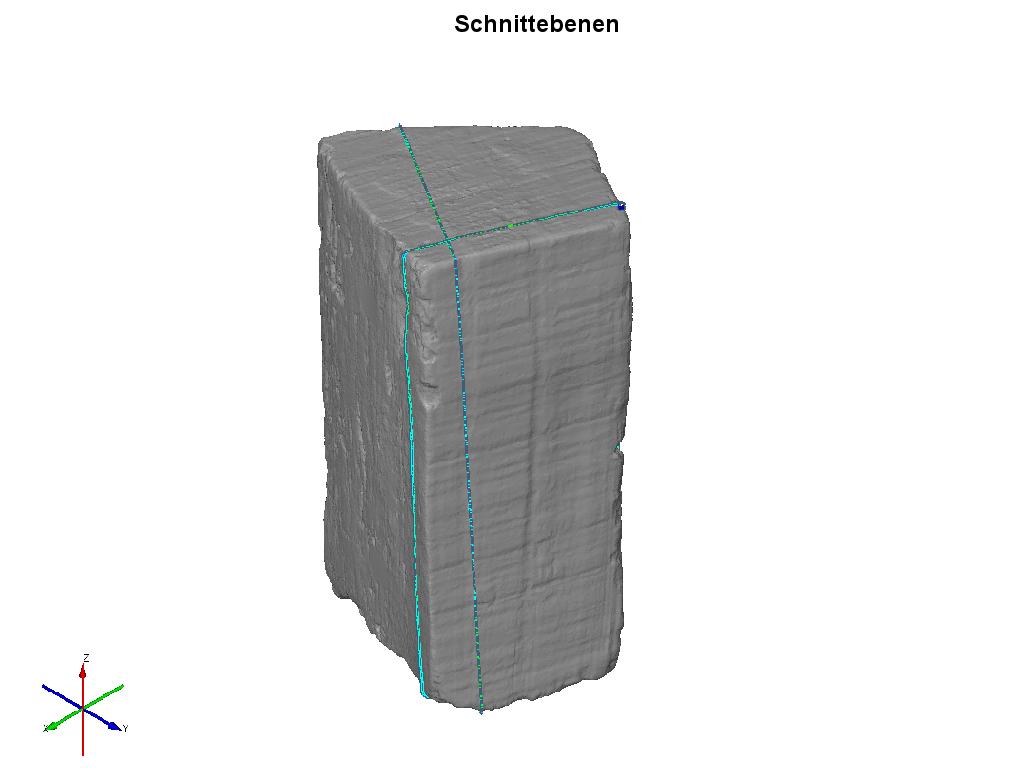

| Radiale Schnittfläche (Vorzustand) | 5917.3 mm2 | Radiale Schnittfläche (Endzustand) | 5835.7 mm2 | radialer Schwund | 1.4 % |

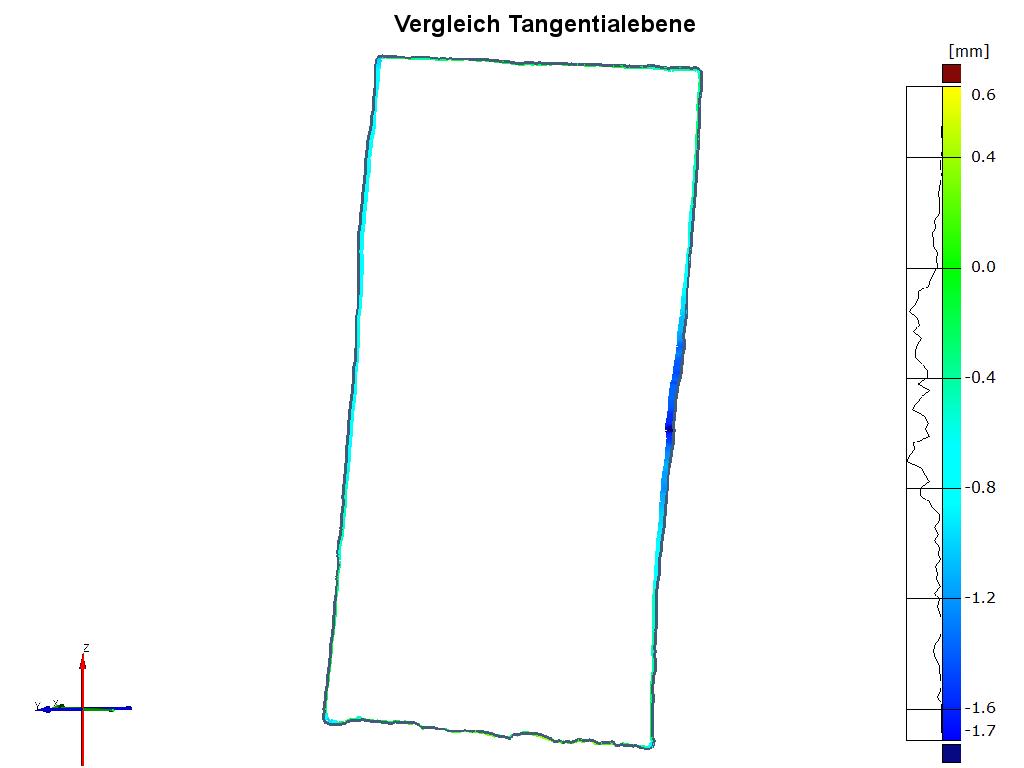

| Tangentiale Schnittfläche (Vorzustand) | 6740.8 mm2 | Tangentiale Schnittfläche (Endzustand) | 6590.9 mm2 | tangentialer Schwund | 2.2 % |
| Längsmessung (Vorzustand) | 152.5 mm | Durchschnittliche Längenveränderung | -0.0 mm | longitudinaler Schwund | -0.0 % |
| ASE-radial | 98.0 % | ASE-tangential | 96.1 % |
| ASE-longitudinal | 100.2 % | ASE-Volumen | 94.8 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% |
| Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C | |
| Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff. Zwischenlagerung für 7 Wochen : Vorkühlen der Hölzer auf 5°C, dann Tiefkühlen auf -25 bis -35°C. Anschließende Gefriertrocknung im Unterdruck mit gekühlter Kammer. Durchschnittliche Kammeratmosphäre : 0,1mbar, -23°C (alte Anlage), Gewicht nach Gefriertrocknung : 376,08g | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 8 Wochen |
| Gesamtdauer der Konservierung: | 37 Wochen | ||||
» zurück
