Detailansicht Probekörper V06_006
Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) |
Konservierungslabor: | RGZM Mainz |
Nassgewicht | 538.6 g | Gewicht unter Wasser | 19.3 g | ||||
Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 240 g | ||||
Umax | 830.0 % | Abbaugrad | 1 | ||||
Restdichte | 0.11 g/cm3 | Volumen (Wasserverdrängung) | 519.3 cm3 | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.04 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.47 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 74.4 % |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 39.6 mm | 39.7 mm | -0.2 % |
tangential | 71.7 mm | 72.0 mm | -0.5 % |
longitudinal | 99.9 mm | 99.9 mm | 0.0 % |
Volumenschwund: | -0.7 % |
ASE-radial | 101.5 % | ASE-tangential | 101.1 % |
ASE-longitudinal | 100.3 % | ASE-Volumen | 101.3 % |

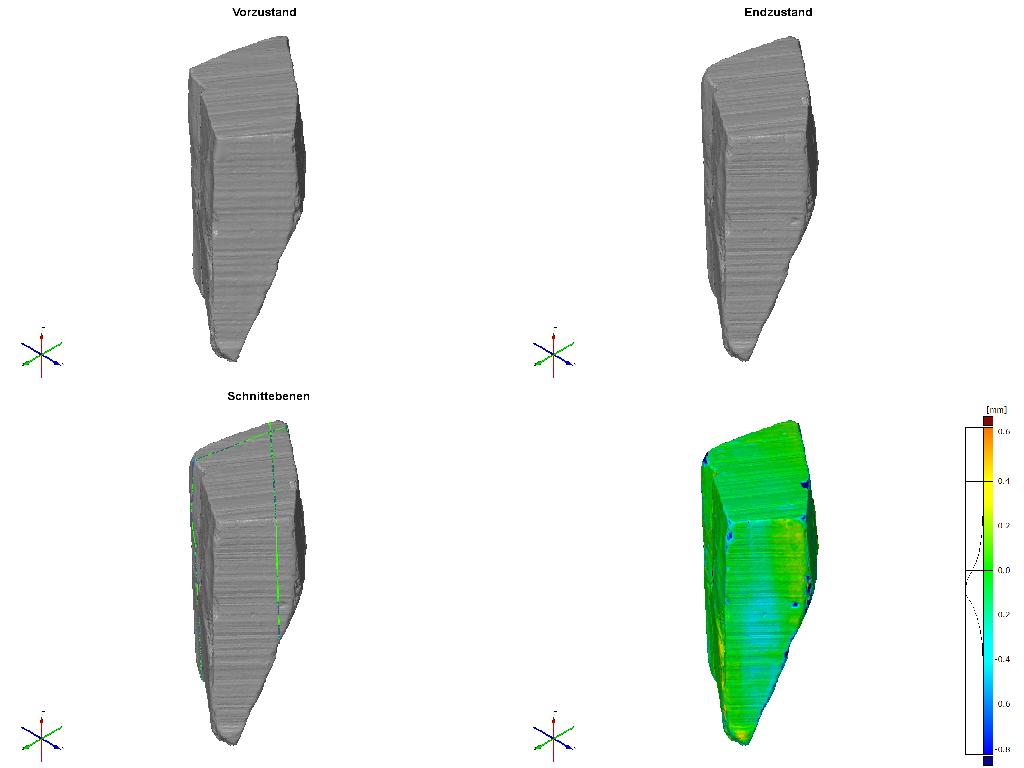

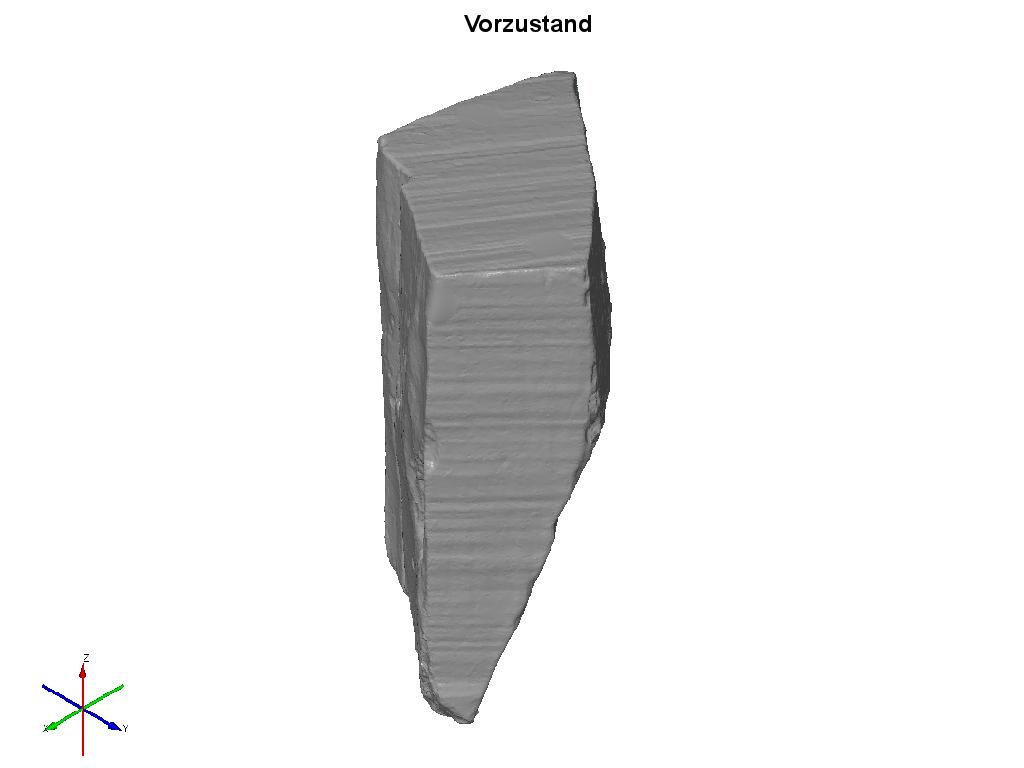

Volumen (Vorzustand) | 516.0 cm3 | Volumen (Endzustand) | 512.5 cm3 | Volumenschwund | 0.7 % |

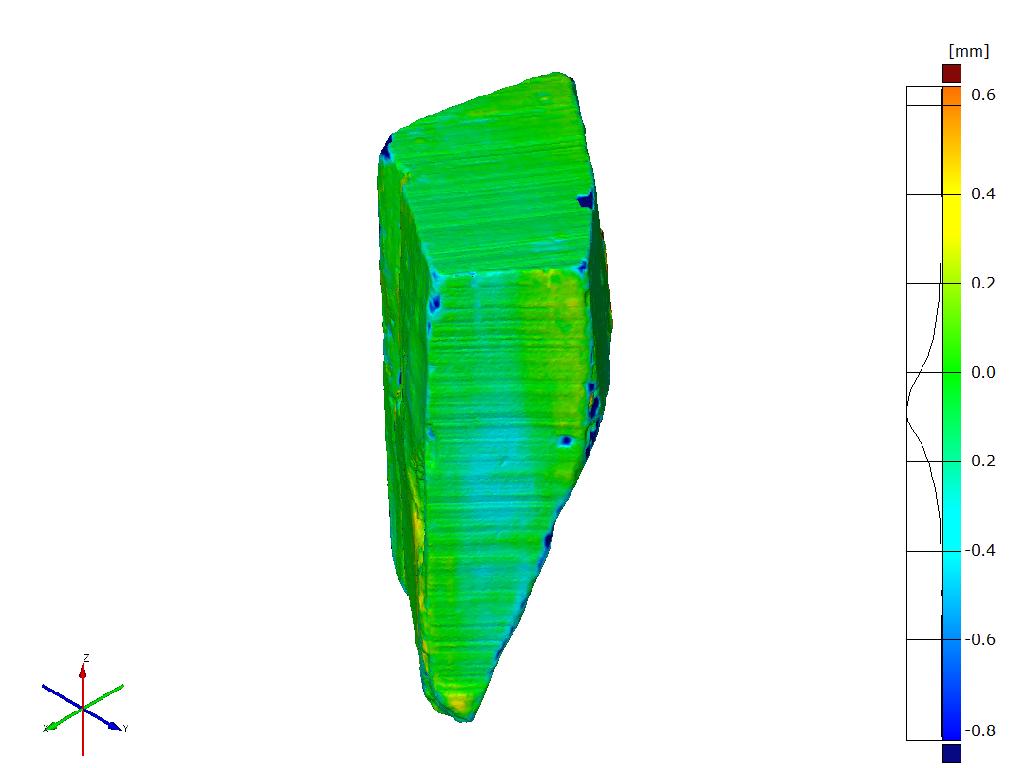

Oberfläche (Vorzustand) | 427.8 cm2 | Oberfläche (Endzustand) | 422.1 cm2 | Oberflächenveränderung | -1.3 % |

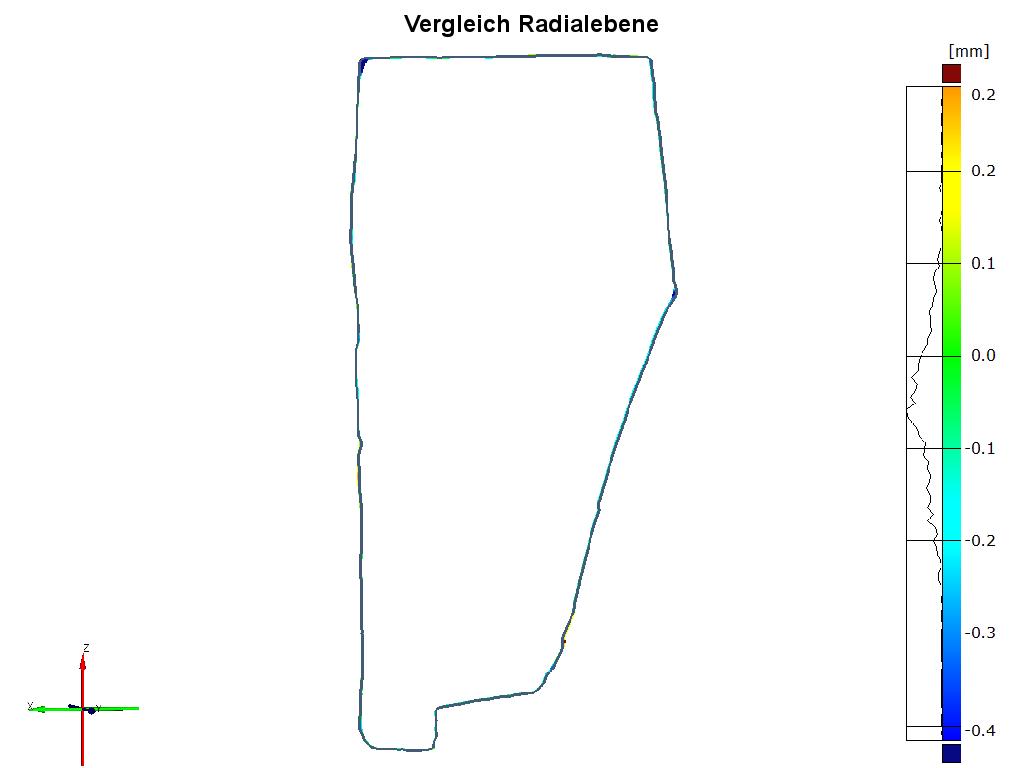

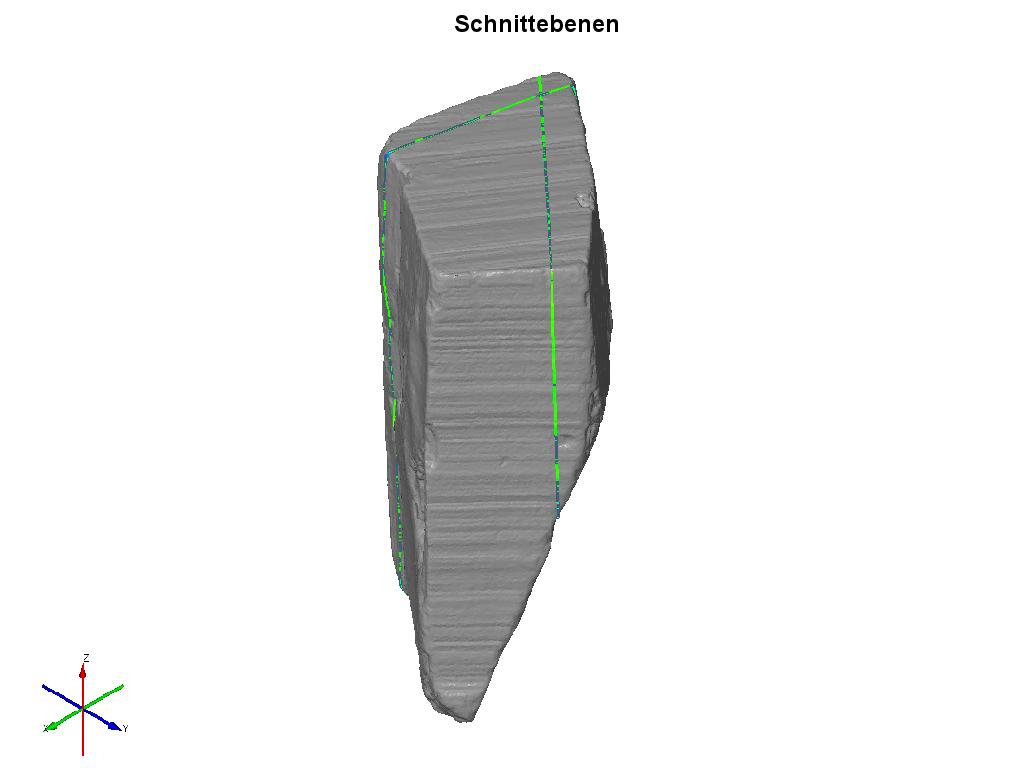

Radiale Schnittfläche (Vorzustand) | 5029.0 mm2 | Radiale Schnittfläche (Endzustand) | 5018.0 mm2 | radialer Schwund | 0.2 % |
Tangentiale Schnittfläche (Vorzustand) | 5670.5 mm2 | Tangentiale Schnittfläche (Endzustand) | 5649.9 mm2 | tangentialer Schwund | 0.4 % |
Längsmessung (Vorzustand) | 148.6 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.1 % |
ASE-radial | 99.7 % | ASE-tangential | 99.4 % |
ASE-longitudinal | 100.9 % | ASE-Volumen | 99.1 % |
Vorbehandlung | Keine weitere Vorbehandlung | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 80 l Kauramin 800 (bei 90% Wirkstoffgehalt = 72 l Harz) + 210 l deionisiertes Wasser, alle weiteren Zugaben prozentual zur Harzmenge : 3,6 l Harnstoff (5%), 7,2 l Triethylenglykol (10%) - Dichte der Lsg.: 1,056 g/ml, pH-Wert : 9,22 (Lösung für V06 - 14l) |
Tränkungsverlauf: | Badtränkung bei Raumtemperatur, Frühzeitige Polymerisation des ersten Lösungsansatzes nach 5,5 Wochen (pH bei 6,9 u. 1,047g/ml Dichte) - Austausch durch frischen Lösungsansatz nach gleichen Rezept, weitere Badtränkung für 11,5 Wochen bis zum Erreichen des Trübungspunktes (pH bei 7,04 u. 1,054g/ml Dichte). 7-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C | |
Trocknung | Langsame, kontrollierte Trocknung in PE-Druckverschlußbeutel, täglich Öffnen der Beutel (Mo-Fr) für 2-3 Stunden bis zur Gewichtskonstanz (Durschnittliches Raumklima von 23°C u. 20-40%rF) | |
Nachbehandlung | 1. Tauchbad in Leinölfirnis (Auro Imprägniergrund Nr.121) nach 8 Wochen Trockenzeit (Ölaufnahme 25g), 2. Tauchbad nach 32 Wochen Trockenzeit (Ölaufnahme 50g) |
Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 45 Wochen |
Gesamtdauer der Konservierung: | 62 Wochen |
» zurück
