Detailansicht Probekörper V06_009
| Behandlungsmethode: | Silcone Oil-Konservierung |
| Konservierungslabor: | Texas A&M University |
|
|||||
| Nassgewicht | 635.4 g | Gewicht unter Wasser | 23.4 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 395.7 g | ||||
| Umax | 805.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.11 g/cm3 | Volumen (Wasserverdrängung) | 612.0 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.04 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.75 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 81.2 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 37.3 mm | 37.2 mm | 0.3 % |
| tangential | 52.5 mm | 50.2 mm | 4.4 % |
| longitudinal | 104.3 mm | 102.0 mm | 2.2 % |
| Volumenschwund: | 6.8 % | ||
| ASE-radial | 97.8 % | ASE-tangential | 89.2 % |
| ASE-longitudinal | 85.1 % | ASE-Volumen | 87.1 % |

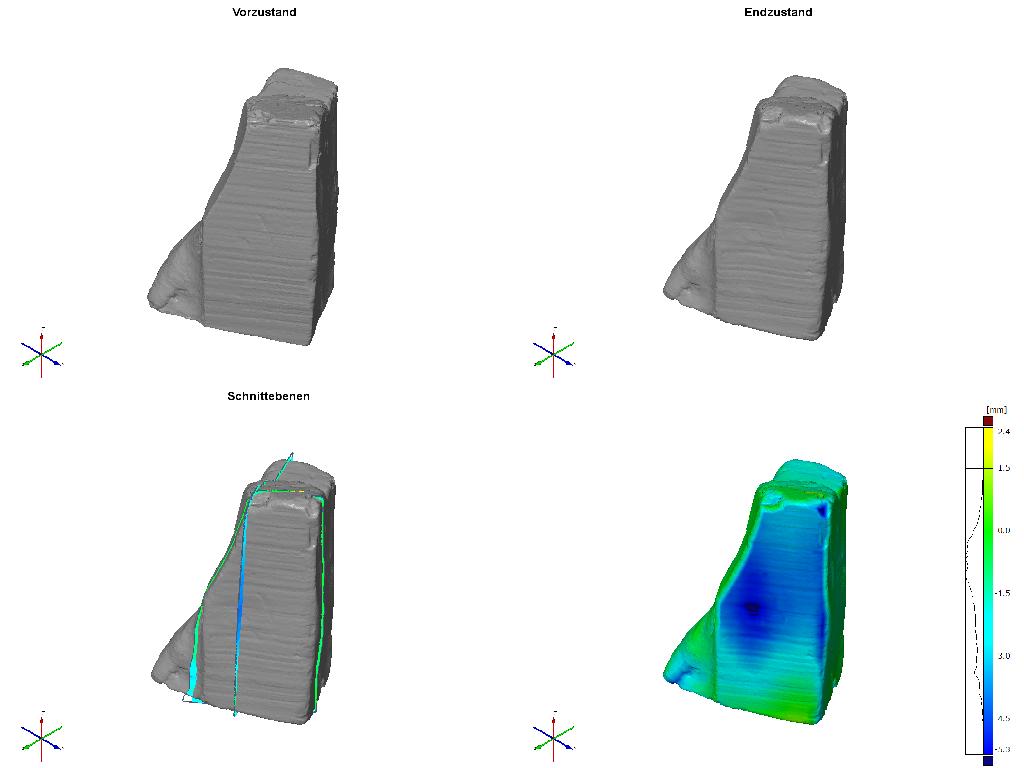

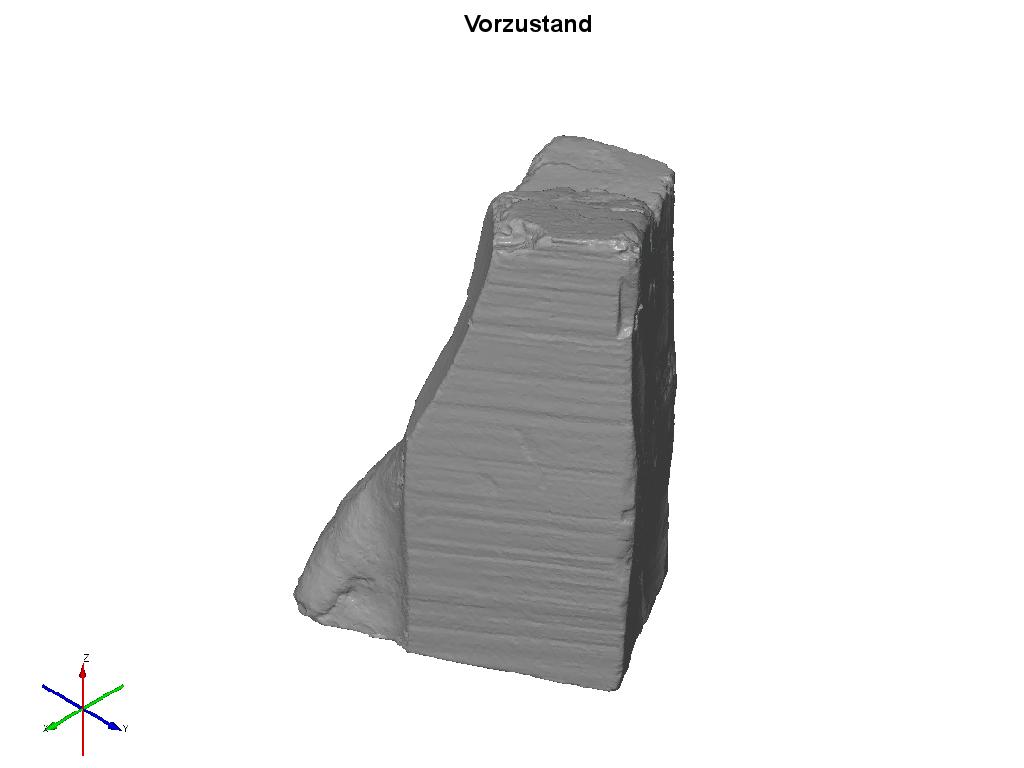

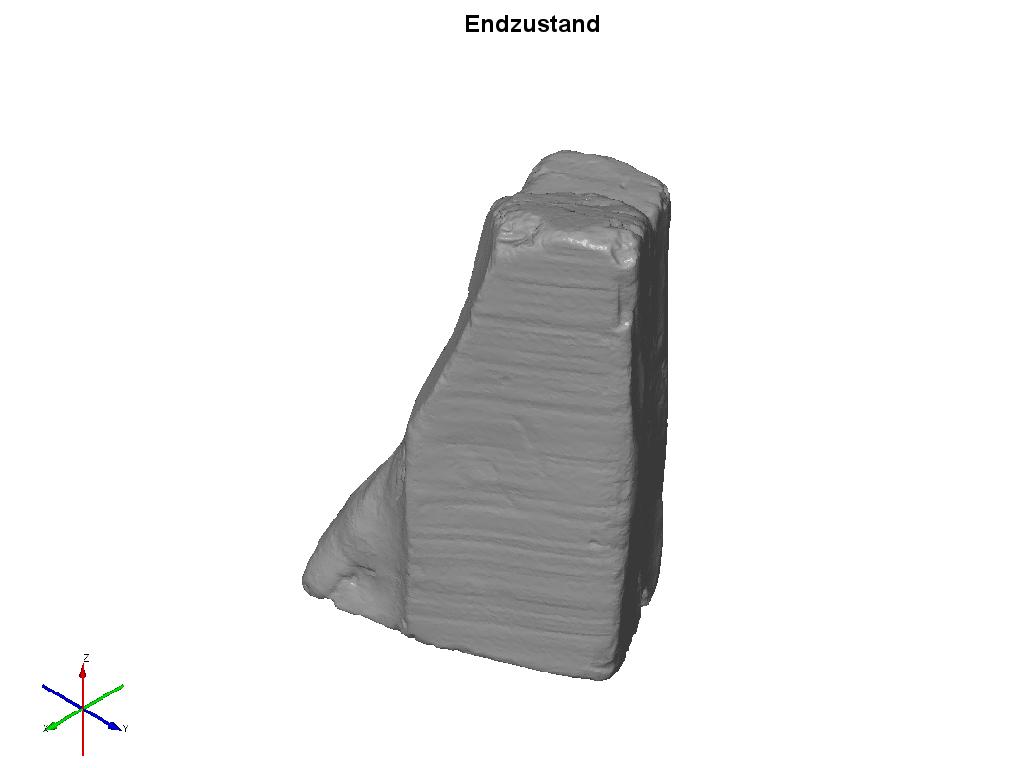

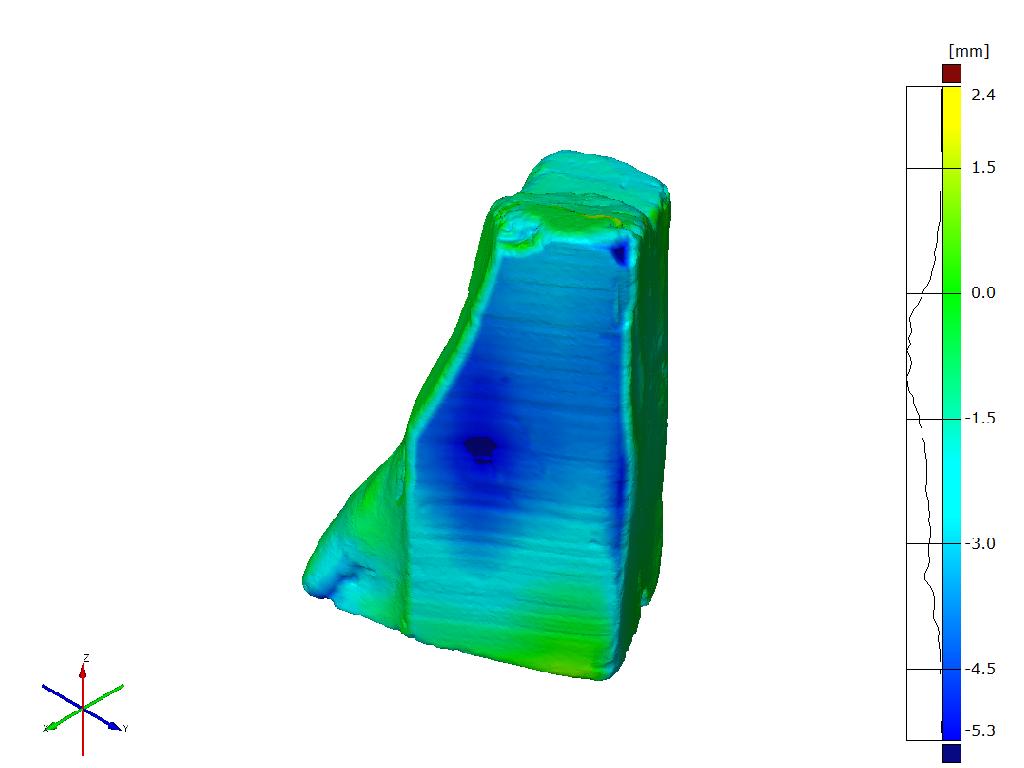

| Volumen (Vorzustand) | 608.5 cm3 | Volumen (Endzustand) | 525.1 cm3 | Volumenschwund | 13.7 % |
| Oberfläche (Vorzustand) | 488.6 cm2 | Oberfläche (Endzustand) | 440.3 cm2 | Oberflächenveränderung | -9.9 % |

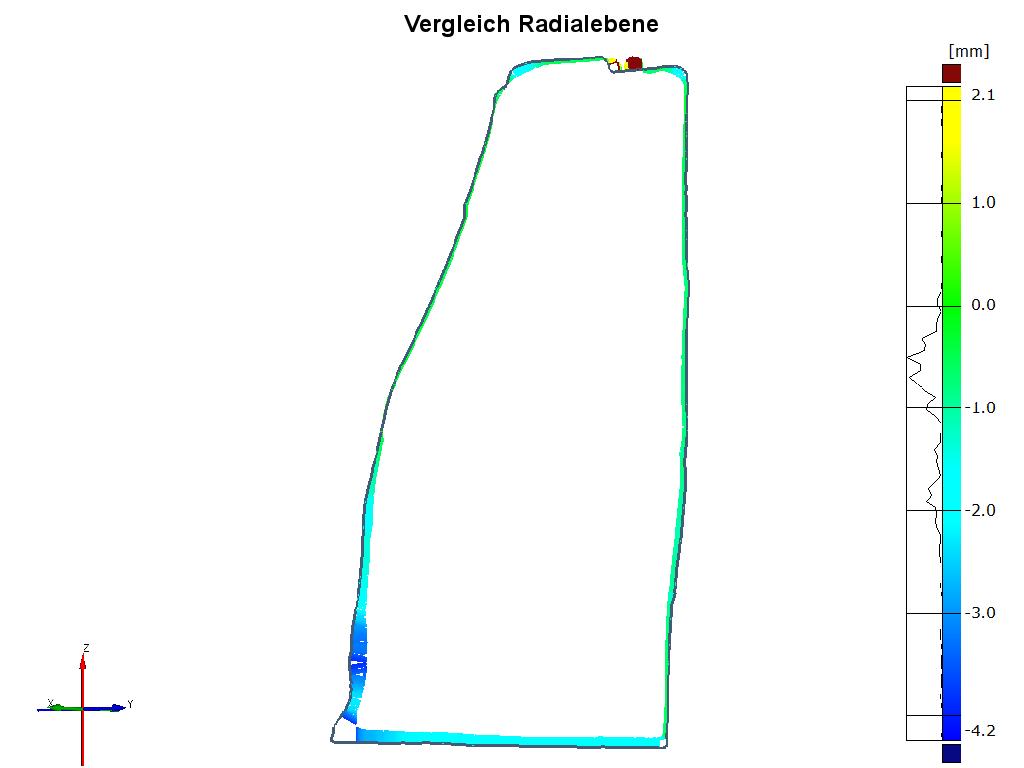

| Radiale Schnittfläche (Vorzustand) | 6284.4 mm2 | Radiale Schnittfläche (Endzustand) | 6132.0 mm2 | radialer Schwund | 2.4 % |

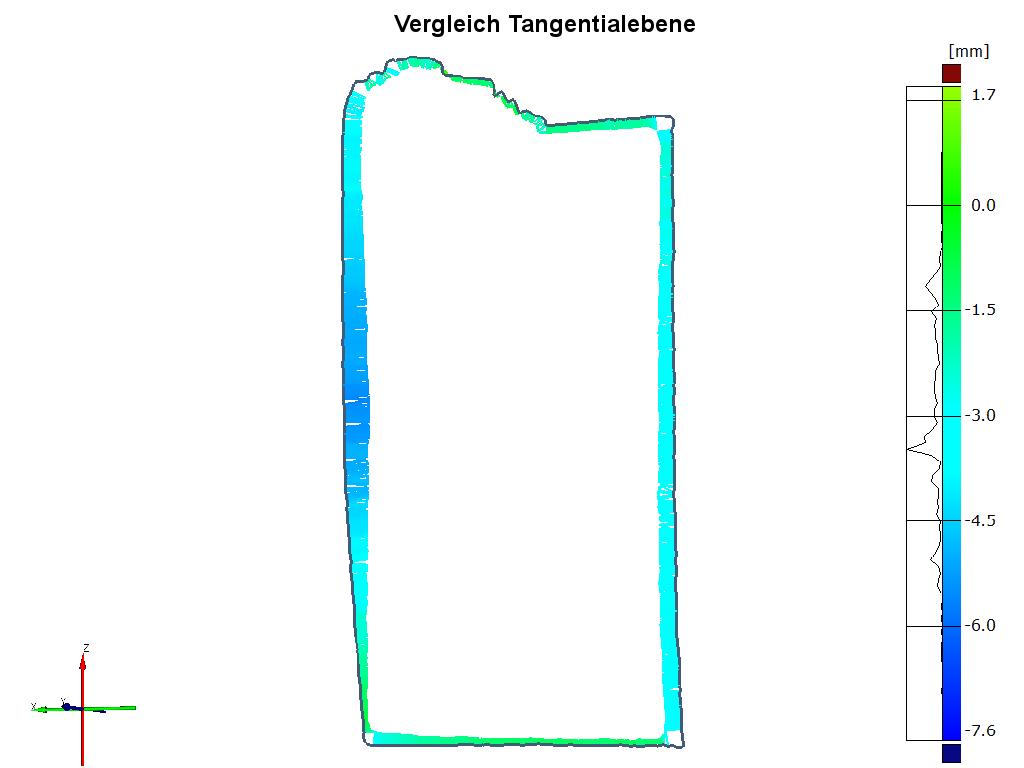

| Tangentiale Schnittfläche (Vorzustand) | 7244.8 mm2 | Tangentiale Schnittfläche (Endzustand) | 6490.7 mm2 | tangentialer Schwund | 10.4 % |
| Längsmessung (Vorzustand) | 140.5 mm | Durchschnittliche Längenveränderung | -1.4 mm | longitudinaler Schwund | -2.1 % |
| ASE-radial | 96.4 % | ASE-tangential | 81.8 % |
| ASE-longitudinal | 117.5 % | ASE-Volumen | 81.1 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
| Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
| Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 6 Wochen | Dauer Trocknung | 3 Wochen |
| Gesamtdauer der Konservierung: | 69 Wochen | ||||
» zurück
