Detailansicht Probekörper V06_018
| Behandlungsmethode: | Silcone Oil-Konservierung |
| Konservierungslabor: | Texas A&M University |
|
|||||
| Nassgewicht | 783.3 g | Gewicht unter Wasser | 34.4 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 429.1 g | ||||
| Umax | 659.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.14 g/cm3 | Volumen (Wasserverdrängung) | 748.9 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.05 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.68 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 74.5 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 47.5 mm | 47.2 mm | 0.6 % |
| tangential | 43.7 mm | 40.6 mm | 7.0 % |
| longitudinal | 99.1 mm | 97.6 mm | 1.5 % |
| Volumenschwund: | 9.0 % | ||
| ASE-radial | 95.4 % | ASE-tangential | 82.7 % |
| ASE-longitudinal | 90.0 % | ASE-Volumen | 83.0 % |

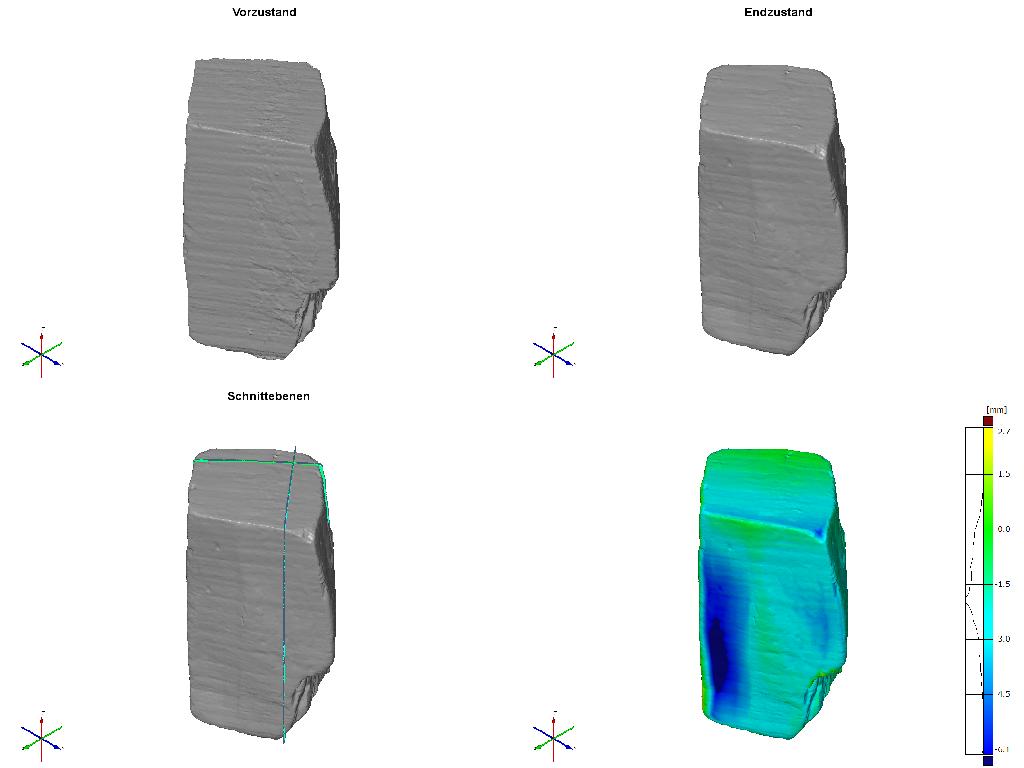

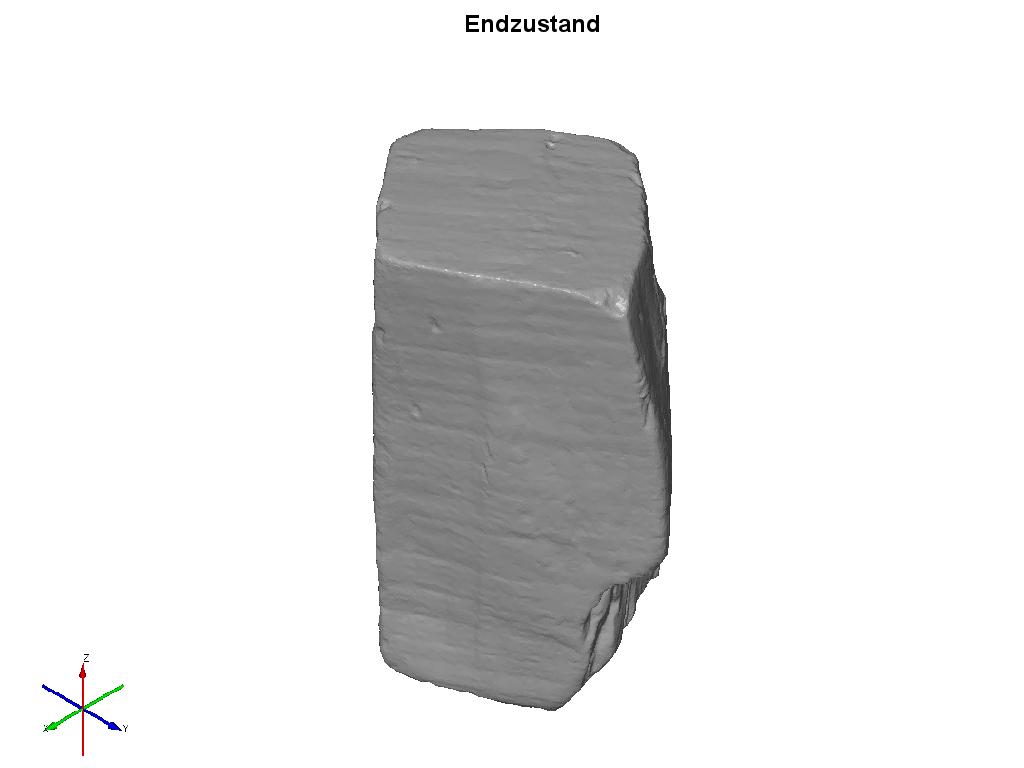

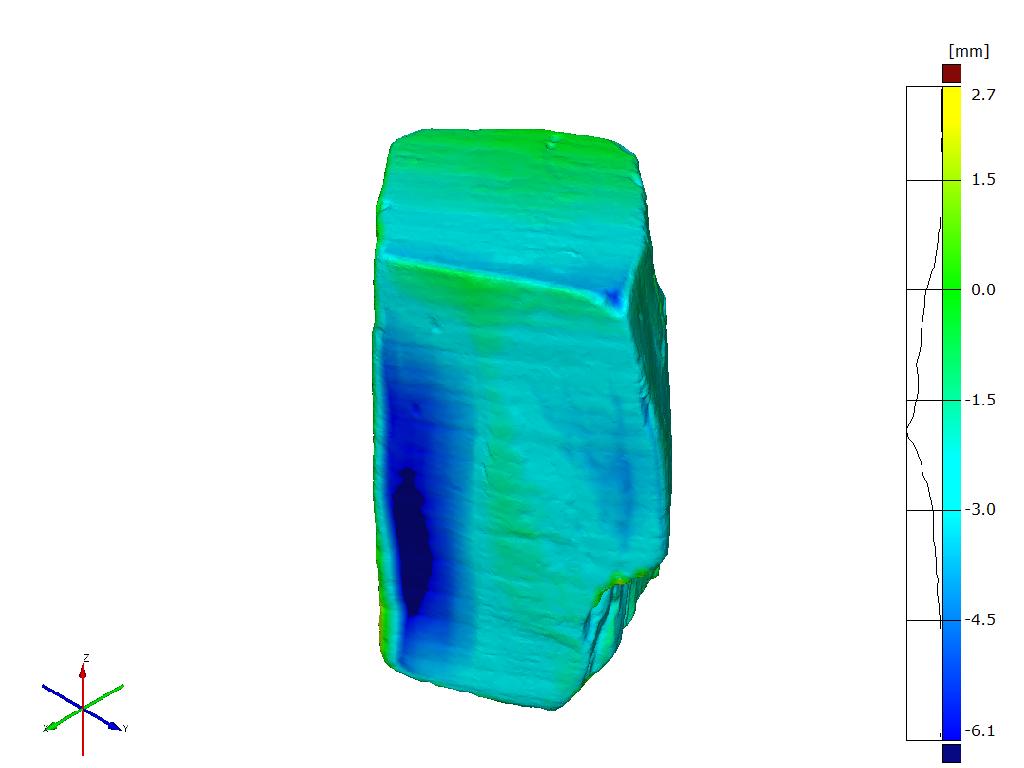

| Volumen (Vorzustand) | 747.4 cm3 | Volumen (Endzustand) | 633.9 cm3 | Volumenschwund | 15.2 % |
| Oberfläche (Vorzustand) | 514.7 cm2 | Oberfläche (Endzustand) | 457.7 cm2 | Oberflächenveränderung | -11.1 % |

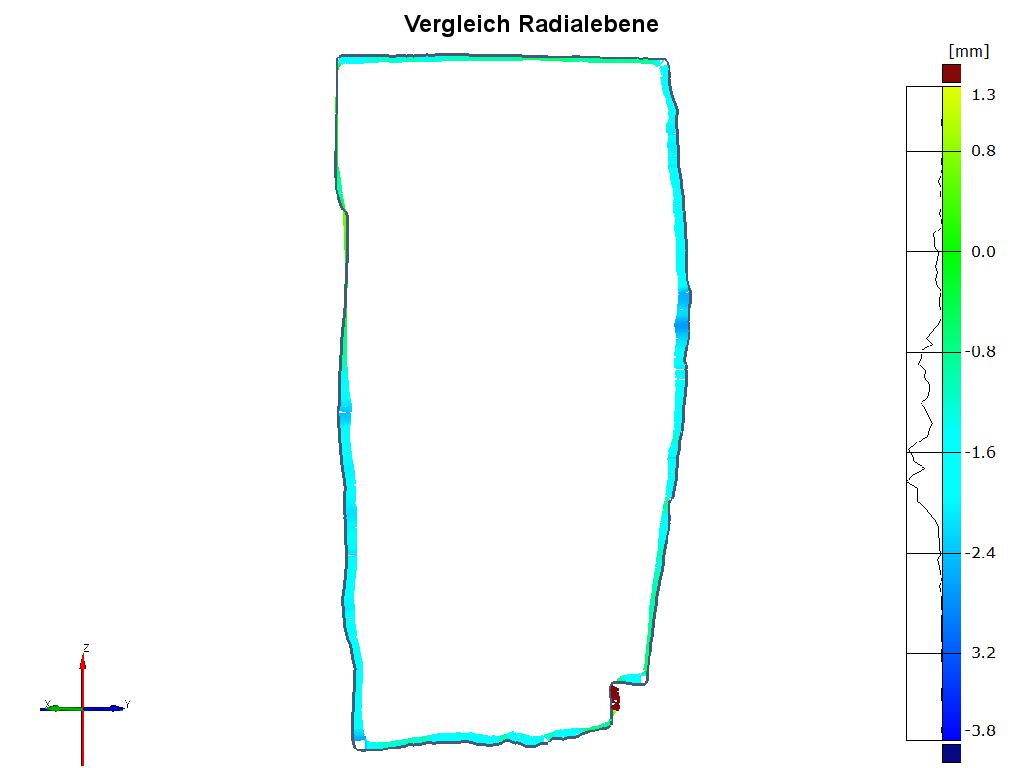

| Radiale Schnittfläche (Vorzustand) | 6412.4 mm2 | Radiale Schnittfläche (Endzustand) | 6150.7 mm2 | radialer Schwund | 4.1 % |

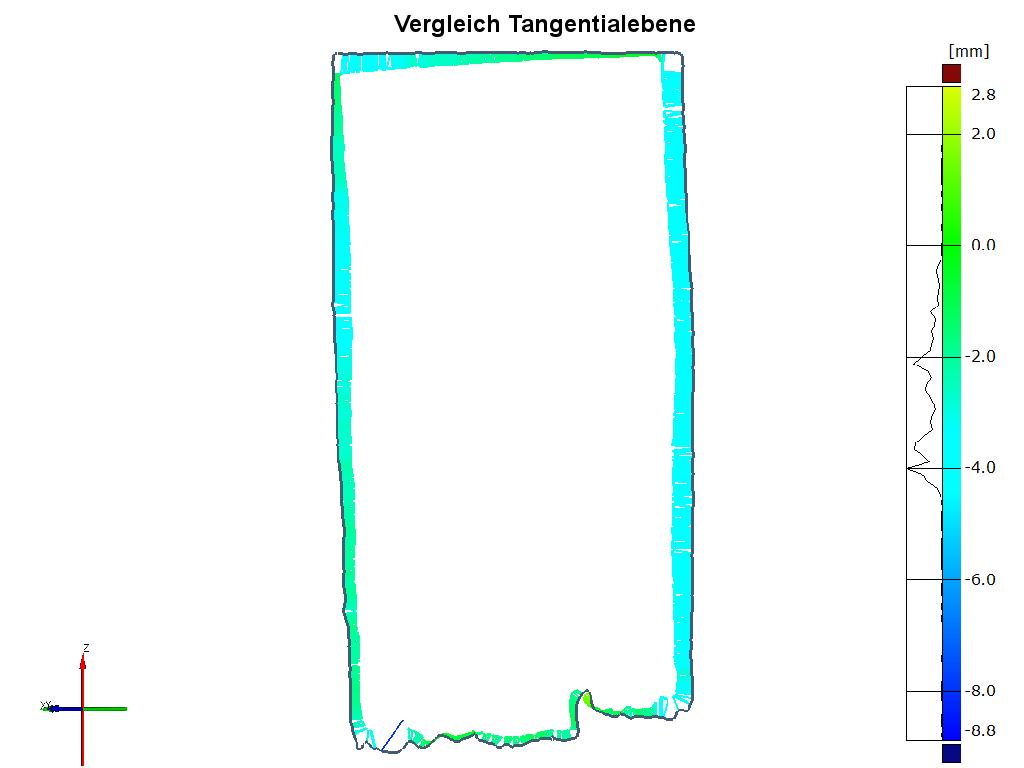

| Tangentiale Schnittfläche (Vorzustand) | 6932.3 mm2 | Tangentiale Schnittfläche (Endzustand) | 6324.1 mm2 | tangentialer Schwund | 8.8 % |
| Längsmessung (Vorzustand) | 148.5 mm | Durchschnittliche Längenveränderung | -0.9 mm | longitudinaler Schwund | -1.2 % |
| ASE-radial | 94.0 % | ASE-tangential | 84.6 % |
| ASE-longitudinal | 109.9 % | ASE-Volumen | 79.0 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
| Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
| Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 6 Wochen | Dauer Trocknung | 3 Wochen |
| Gesamtdauer der Konservierung: | 69 Wochen | ||||
» zurück
