Detailansicht Probekörper V06_020
Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) |
Konservierungslabor: | RGZM Mainz |
Nassgewicht | 820 g | Gewicht unter Wasser | 30.9 g | ||||
Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 350 g | ||||
Umax | 785.0 % | Abbaugrad | 1 | ||||
Restdichte | 0.12 g/cm3 | Volumen (Wasserverdrängung) | 789.1 cm3 | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.04 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.45 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 71.9 % |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 40.3 mm | 40.5 mm | -0.6 % |
tangential | 55.8 mm | 56.0 mm | -0.3 % |
longitudinal | 92.8 mm | 92.9 mm | -0.2 % |
Volumenschwund: | -1.0 % |
ASE-radial | 104.2 % | ASE-tangential | 100.7 % |
ASE-longitudinal | 101.2 % | ASE-Volumen | 102.0 % |

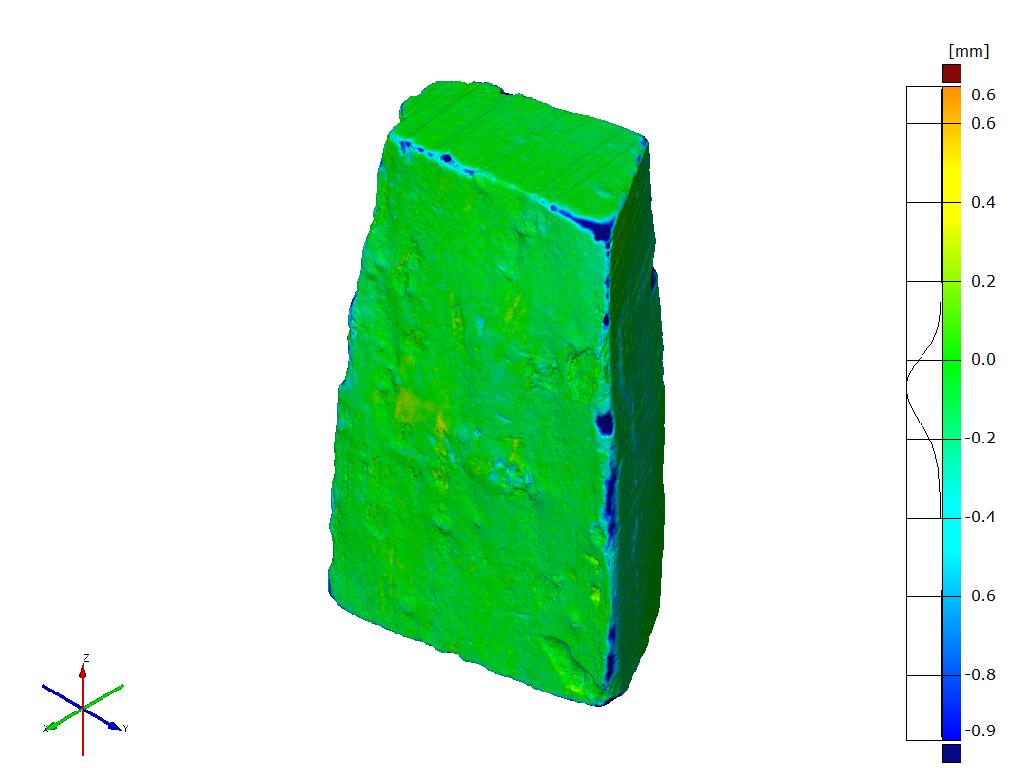

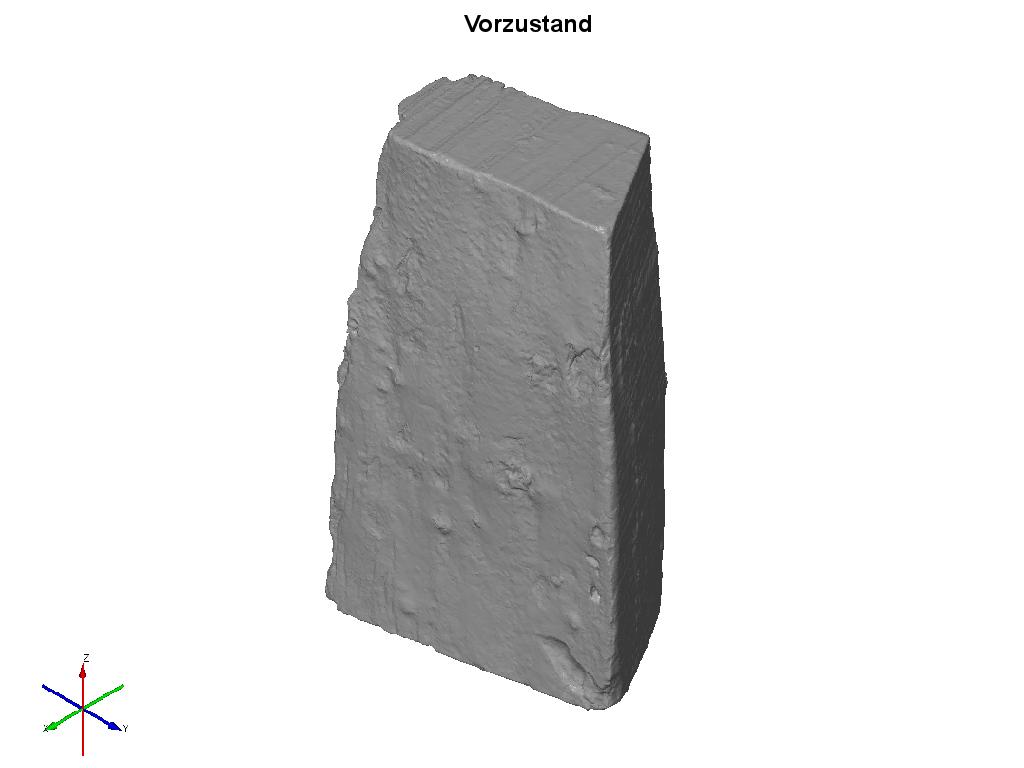

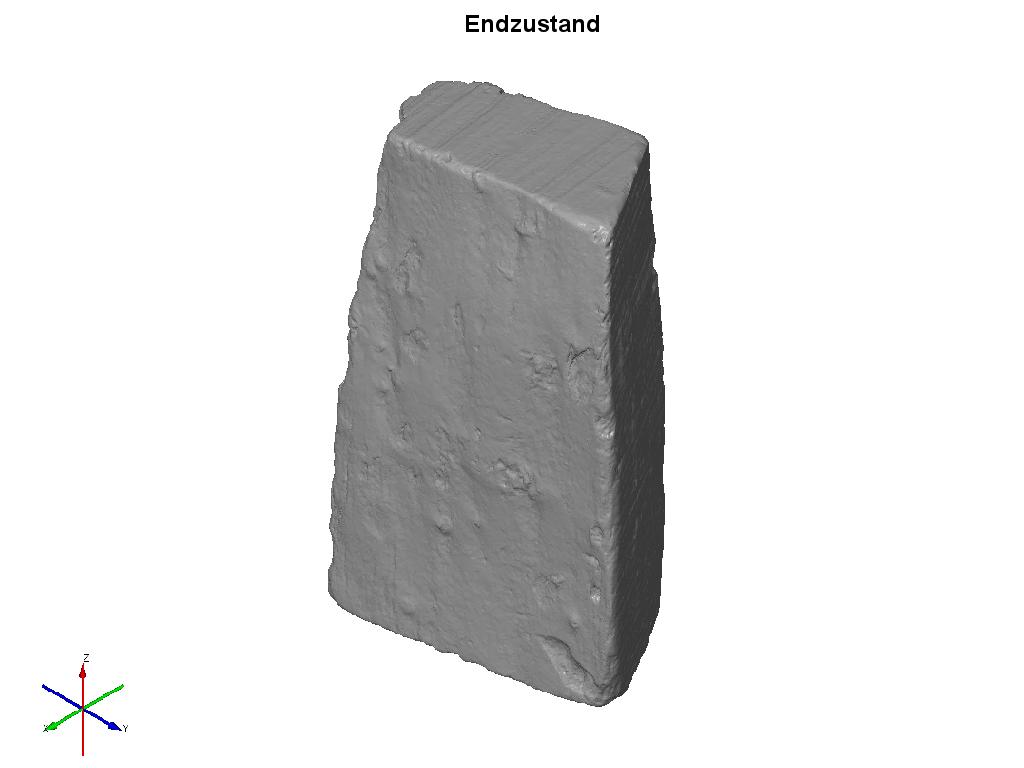

Volumen (Vorzustand) | 787.9 cm3 | Volumen (Endzustand) | 781.4 cm3 | Volumenschwund | 0.8 % |
Oberfläche (Vorzustand) | 585.9 cm2 | Oberfläche (Endzustand) | 576.4 cm2 | Oberflächenveränderung | -1.6 % |
Radiale Schnittfläche (Vorzustand) | 6229.7 mm2 | Radiale Schnittfläche (Endzustand) | 6214.6 mm2 | radialer Schwund | 0.2 % |

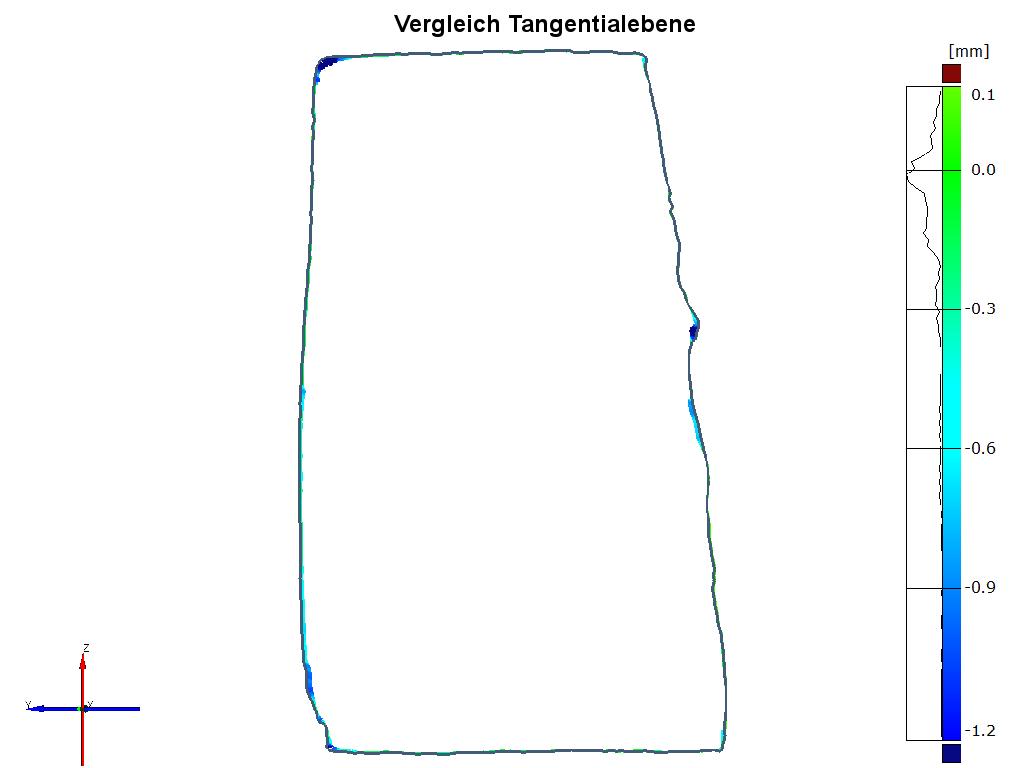

Tangentiale Schnittfläche (Vorzustand) | 10971.7 mm2 | Tangentiale Schnittfläche (Endzustand) | 10930.7 mm2 | tangentialer Schwund | 0.4 % |
Längsmessung (Vorzustand) | 181.0 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.1 % |
ASE-radial | 99.6 % | ASE-tangential | 99.3 % |
ASE-longitudinal | 100.8 % | ASE-Volumen | 98.9 % |
Vorbehandlung | Keine weitere Vorbehandlung | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 80 l Kauramin 800 (bei 90% Wirkstoffgehalt = 72 l Harz) + 210 l deionisiertes Wasser, alle weiteren Zugaben prozentual zur Harzmenge : 3,6 l Harnstoff (5%), 7,2 l Triethylenglykol (10%) - Dichte der Lsg.: 1,056 g/ml, pH-Wert : 9,22 (Lösung für V06 - 14l) |
Tränkungsverlauf: | Badtränkung bei Raumtemperatur, Frühzeitige Polymerisation des ersten Lösungsansatzes nach 5,5 Wochen (pH bei 6,9 u. 1,047g/ml Dichte) - Austausch durch frischen Lösungsansatz nach gleichen Rezept, weitere Badtränkung für 11,5 Wochen bis zum Erreichen des Trübungspunktes (pH bei 7,04 u. 1,054g/ml Dichte). 7-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C | |
Trocknung | Langsame, kontrollierte Trocknung in PE-Druckverschlußbeutel, täglich Öffnen der Beutel (Mo-Fr) für 2-3 Stunden bis zur Gewichtskonstanz (Durschnittliches Raumklima von 23°C u. 20-40%rF) | |
Nachbehandlung | 1. Tauchbad in Leinölfirnis (Auro Imprägniergrund Nr.121) nach 8 Wochen Trockenzeit (Ölaufnahme 39g), 2. Tauchbad nach 32 Wochen Trockenzeit (Ölaufnahme 63g) |
Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 45 Wochen |
Gesamtdauer der Konservierung: | 62 Wochen |
» zurück
