Detailansicht Probekörper V06_021
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 869.4 g | Gewicht unter Wasser | 51.3 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 405 g | ||||
| Umax | 465.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.19 g/cm3 | Volumen (Wasserverdrängung) | 818.1 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.06 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.50 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 59.7 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 33.2 mm | 33.3 mm | -0.3 % |
| tangential | 50.5 mm | 51.1 mm | -1.3 % |
| longitudinal | 99.6 mm | 99.4 mm | 0.2 % |
| Volumenschwund: | -1.4 % | ||
| ASE-radial | 102.0 % | ASE-tangential | 103.3 % |
| ASE-longitudinal | 98.6 % | ASE-Volumen | 102.7 % |

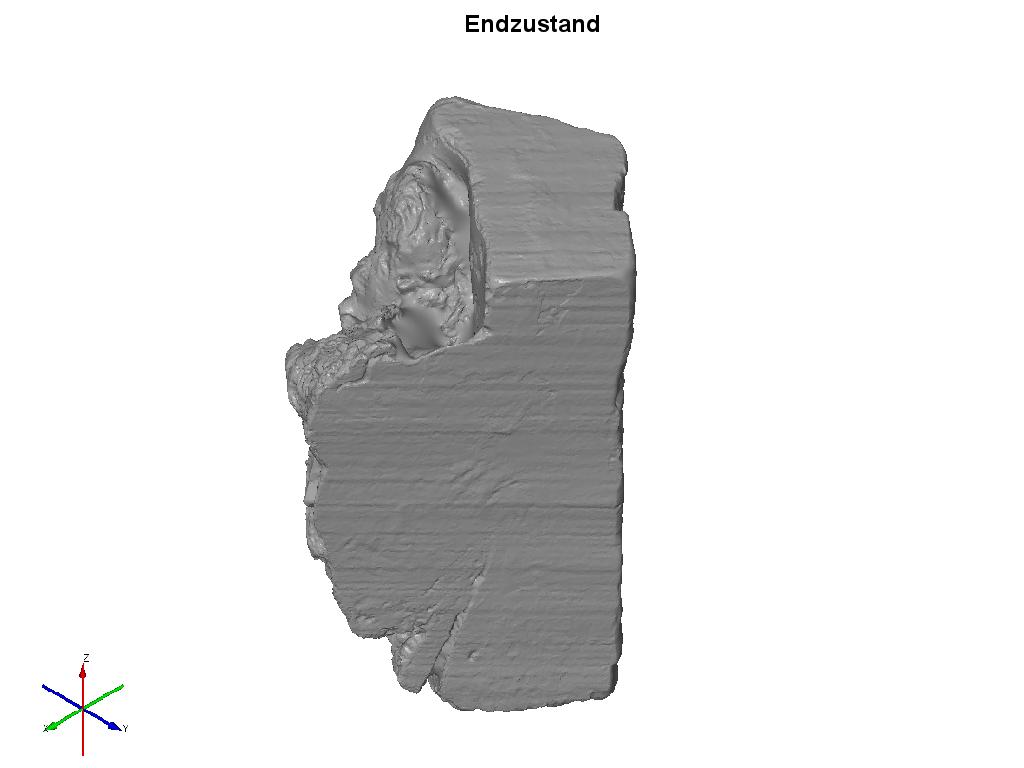

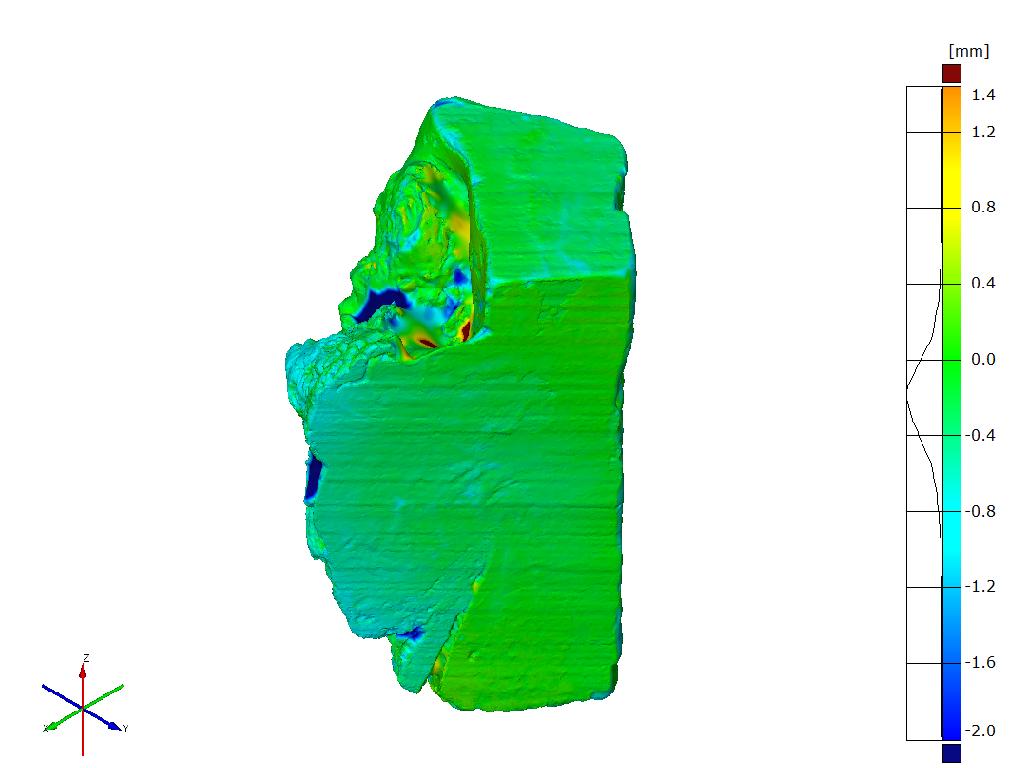

| Volumen (Vorzustand) | 820.2 cm3 | Volumen (Endzustand) | 804.3 cm3 | Volumenschwund | 1.9 % |
| Oberfläche (Vorzustand) | 638.6 cm2 | Oberfläche (Endzustand) | 616.6 cm2 | Oberflächenveränderung | -3.4 % |

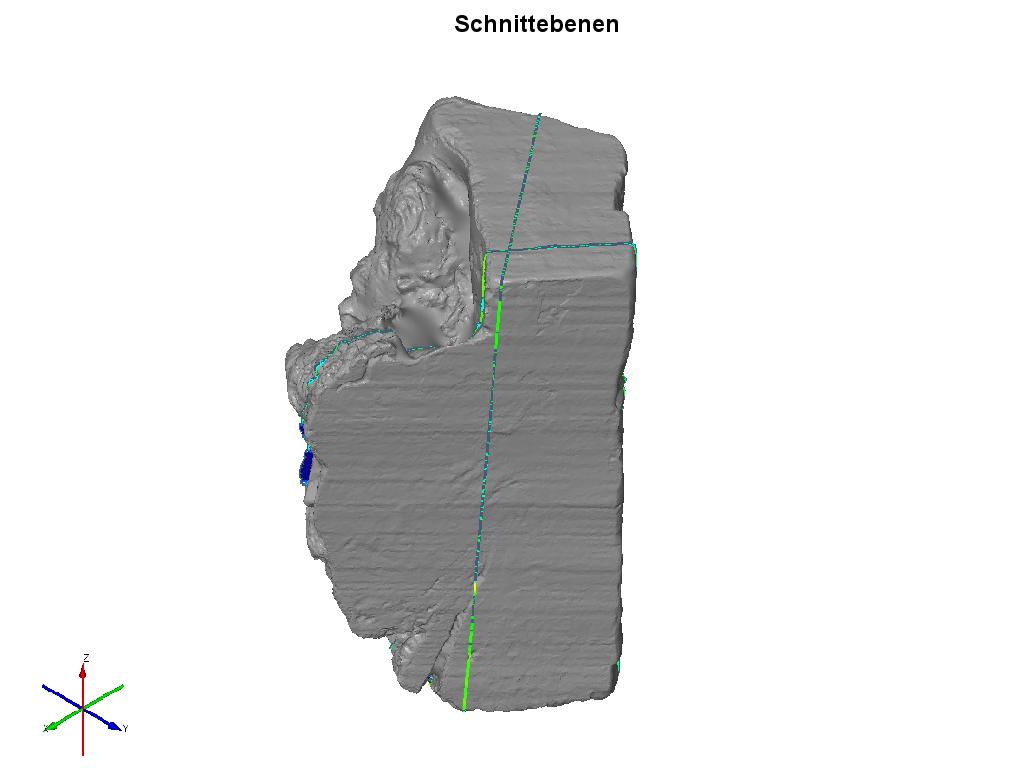

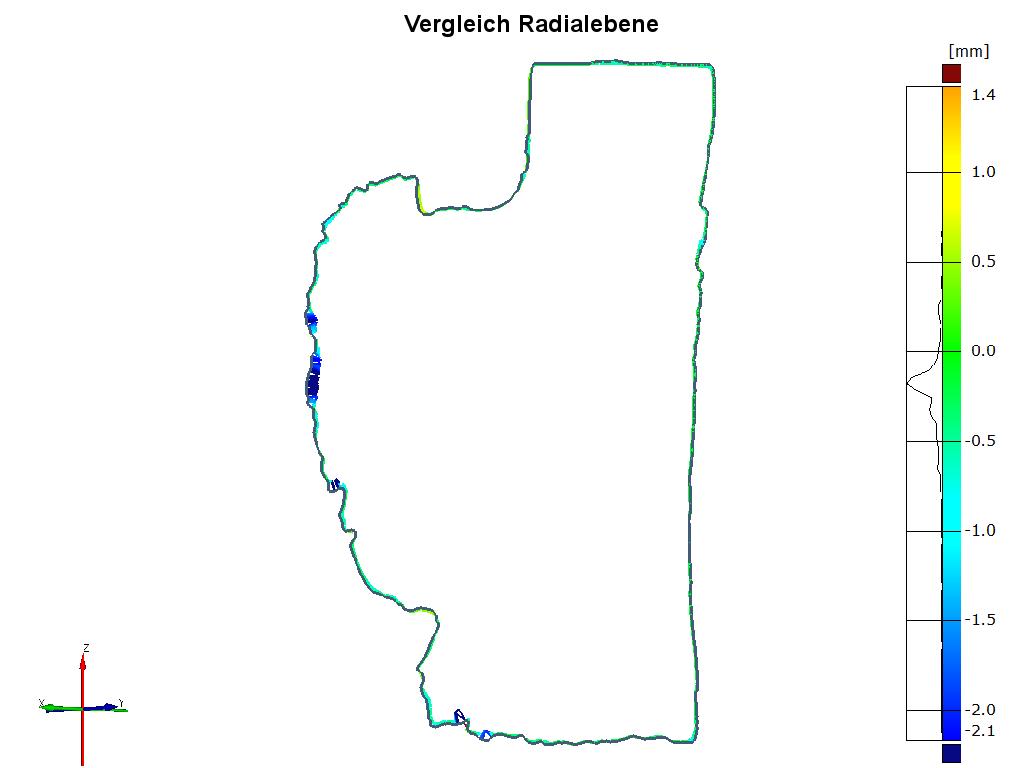

| Radiale Schnittfläche (Vorzustand) | 8733.0 mm2 | Radiale Schnittfläche (Endzustand) | 8633.4 mm2 | radialer Schwund | 1.1 % |

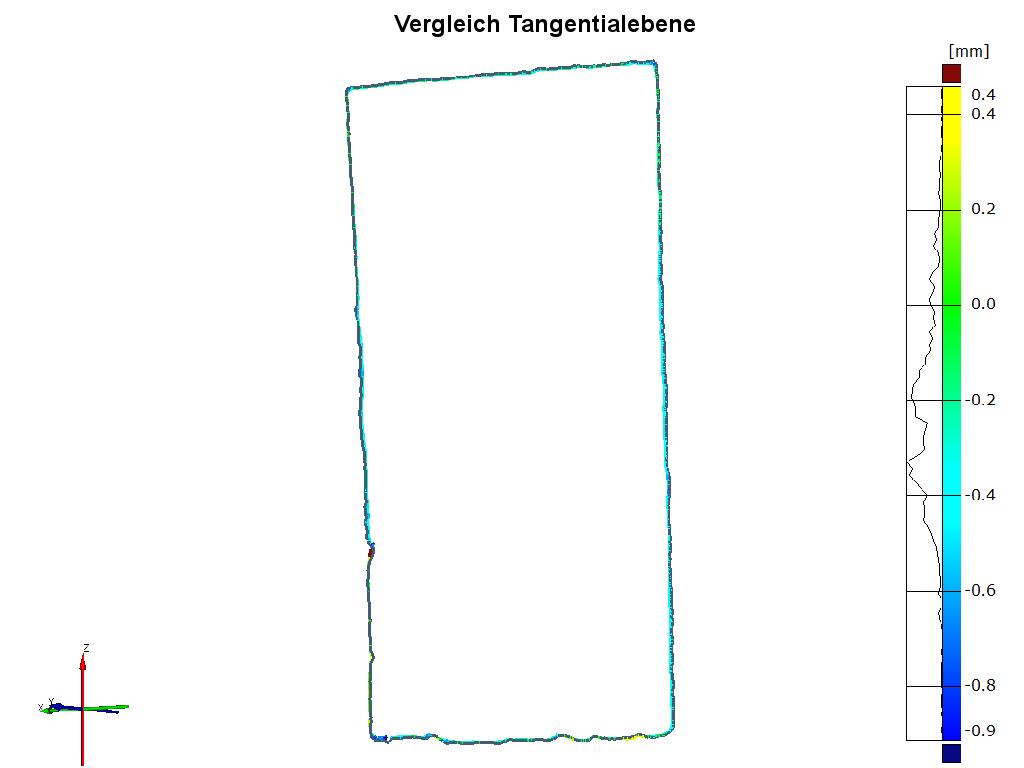

| Tangentiale Schnittfläche (Vorzustand) | 7608.6 mm2 | Tangentiale Schnittfläche (Endzustand) | 7543.6 mm2 | tangentialer Schwund | 0.9 % |
| Längsmessung (Vorzustand) | 166.7 mm | Durchschnittliche Längenveränderung | -0.2 mm | longitudinaler Schwund | -0.2 % |
| ASE-radial | 98.3 % | ASE-tangential | 98.5 % |
| ASE-longitudinal | 101.5 % | ASE-Volumen | 97.3 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 80 l Kauramin 800 (bei 90% Wirkstoffgehalt = 72 l Harz) + 210 l deionisiertes Wasser, alle weiteren Zugaben prozentual zur Harzmenge : 3,6 l Harnstoff (5%), 7,2 l Triethylenglykol (10%) - Dichte der Lsg.: 1,056 g/ml, pH-Wert : 9,22 (Lösung für V06 - 14l) |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur, Frühzeitige Polymerisation des ersten Lösungsansatzes nach 5,5 Wochen (pH bei 6,9 u. 1,047g/ml Dichte) - Austausch durch frischen Lösungsansatz nach gleichen Rezept, weitere Badtränkung für 11,5 Wochen bis zum Erreichen des Trübungspunktes (pH bei 7,04 u. 1,054g/ml Dichte). 7-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C | |
| Trocknung | Langsame, kontrollierte Trocknung in PE-Druckverschlußbeutel, täglich Öffnen der Beutel (Mo-Fr) für 2-3 Stunden bis zur Gewichtskonstanz (Durschnittliches Raumklima von 23°C u. 20-40%rF) | |
| Nachbehandlung | 1. Tauchbad in Leinölfirnis (Auro Imprägniergrund Nr.121) nach 8 Wochen Trockenzeit (Ölaufnahme 30g), 2. Tauchbad nach 32 Wochen Trockenzeit (Ölaufnahme 47g) | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 45 Wochen |
| Gesamtdauer der Konservierung: | 62 Wochen | ||||
» zurück
