Detailansicht Probekörper V06_022
| Behandlungsmethode: | Dreistufige PEG-Konservierung |
| Konservierungslabor: | ASS München |
|
|||||
| Nassgewicht | 532 g | Gewicht unter Wasser | 22.1 g | ||||
| Gewicht nach Tränkung | 680 g | Gewicht nach Trocknung | 204.2 g | ||||
| Umax | 702.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.13 g/cm3 | Volumen (Wasserverdrängung) | 509.9 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.05 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.42 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 27.8 % | %-Anteil Tränkungsmittel am Endgewicht | 65.6 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 30.9 mm | 30.8 mm | 0.2 % |
| tangential | 59.8 mm | 59.4 mm | 0.6 % |
| longitudinal | 70.6 mm | 70.2 mm | 0.7 % |
| Volumenschwund: | 1.5 % | ||
| ASE-radial | 98.3 % | ASE-tangential | 98.4 % |
| ASE-longitudinal | 95.5 % | ASE-Volumen | 97.1 % |

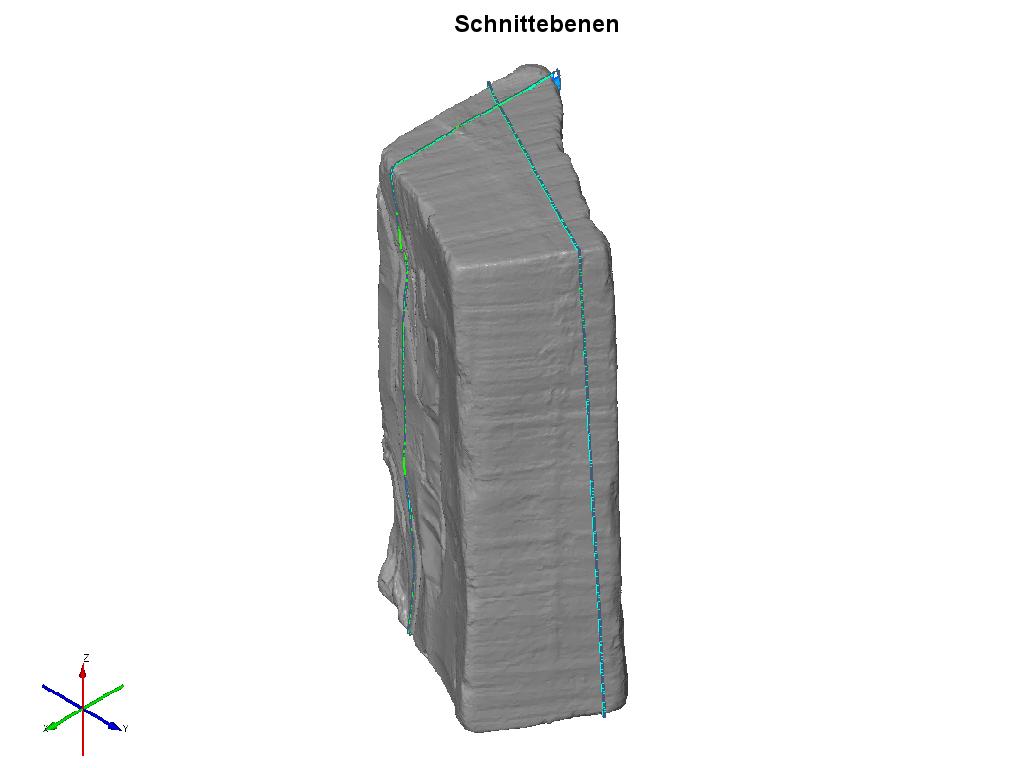

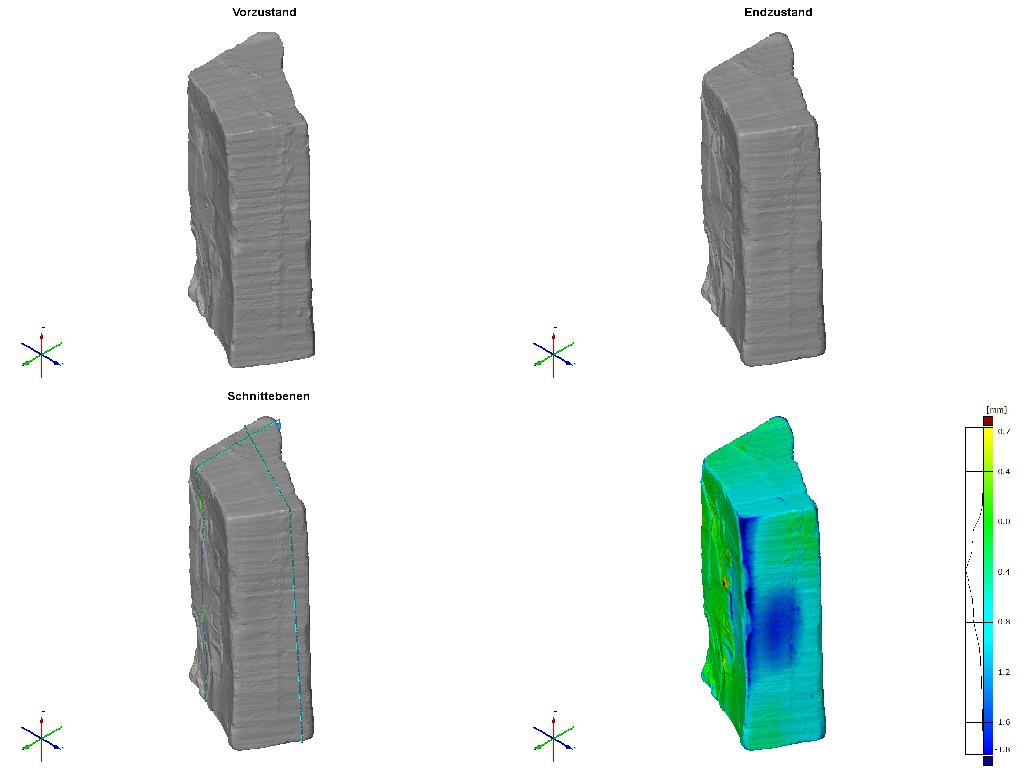

| Volumen (Vorzustand) | 508.3 cm3 | Volumen (Endzustand) | 484.5 cm3 | Volumenschwund | 4.7 % |
| Oberfläche (Vorzustand) | 441.6 cm2 | Oberfläche (Endzustand) | 426.3 cm2 | Oberflächenveränderung | -3.5 % |

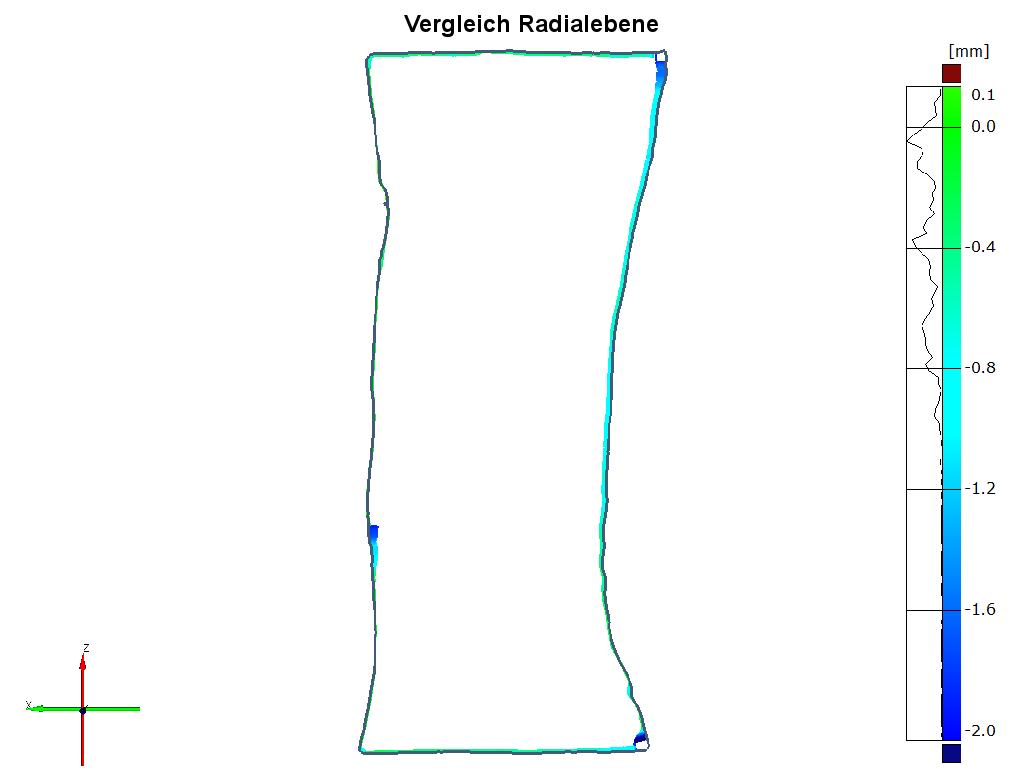

| Radiale Schnittfläche (Vorzustand) | 4433.7 mm2 | Radiale Schnittfläche (Endzustand) | 4357.0 mm2 | radialer Schwund | 1.7 % |

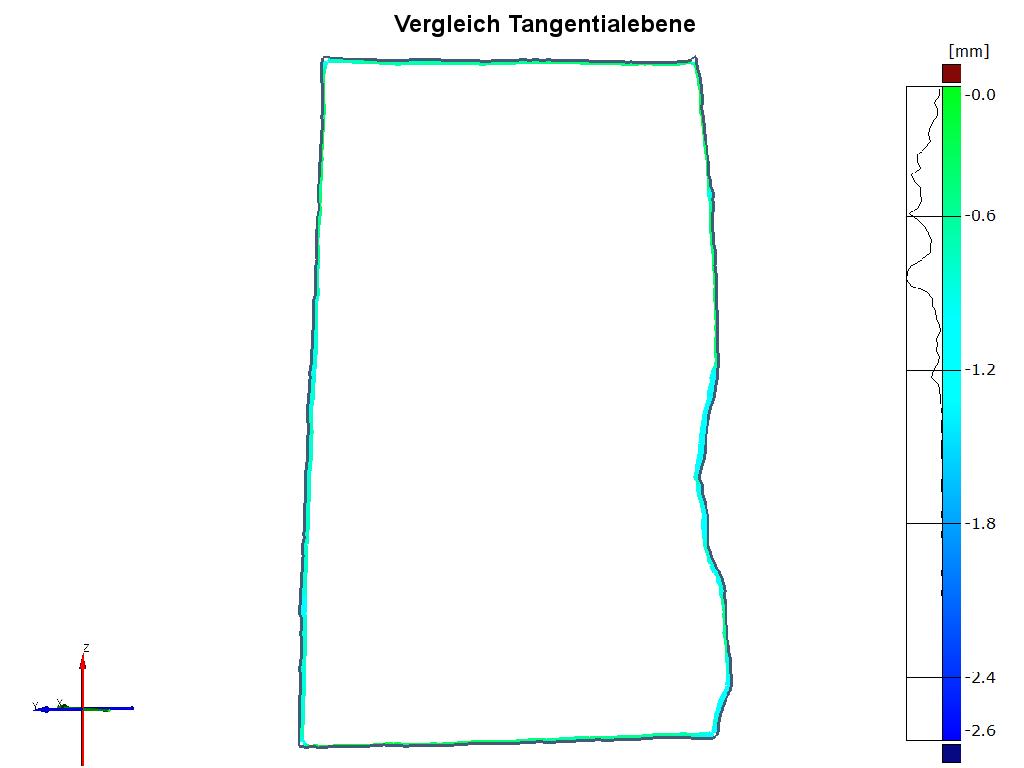

| Tangentiale Schnittfläche (Vorzustand) | 7682.9 mm2 | Tangentiale Schnittfläche (Endzustand) | 7542.4 mm2 | tangentialer Schwund | 1.8 % |
| Längsmessung (Vorzustand) | 145.0 mm | Durchschnittliche Längenveränderung | -0.4 mm | longitudinaler Schwund | -0.6 % |
| ASE-radial | 97.4 % | ASE-tangential | 96.8 % |
| ASE-longitudinal | 105.0 % | ASE-Volumen | 93.5 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% |
| Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C | |
| Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff. Zwischenlagerung für 7 Wochen : Vorkühlen der Hölzer auf 5°C, dann Tiefkühlen auf -25 bis -35°C. Anschließende Gefriertrocknung im Unterdruck mit gekühlter Kammer. Durchschnittliche Kammeratmosphäre : 0,1mbar, -23°C (alte Anlage), Gewicht nach Gefriertrocknung : 225,5g | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 8 Wochen |
| Gesamtdauer der Konservierung: | 37 Wochen | ||||
» zurück
