Detailansicht Probekörper V06_028
| Behandlungsmethode: | Silcone Oil-Konservierung |
| Konservierungslabor: | Texas A&M University |
|
|||||
| Nassgewicht | 417.9 g | Gewicht unter Wasser | 15.7 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 295 g | ||||
| Umax | 787.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.12 g/cm3 | Volumen (Wasserverdrängung) | 402.2 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.05 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.83 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 83.1 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 39.6 mm | 38.9 mm | 1.8 % |
| tangential | 40.8 mm | 39.2 mm | 3.9 % |
| longitudinal | 87.9 mm | 86.9 mm | 1.2 % |
| Volumenschwund: | 6.8 % | ||
| ASE-radial | 86.5 % | ASE-tangential | 90.3 % |
| ASE-longitudinal | 92.2 % | ASE-Volumen | 87.1 % |

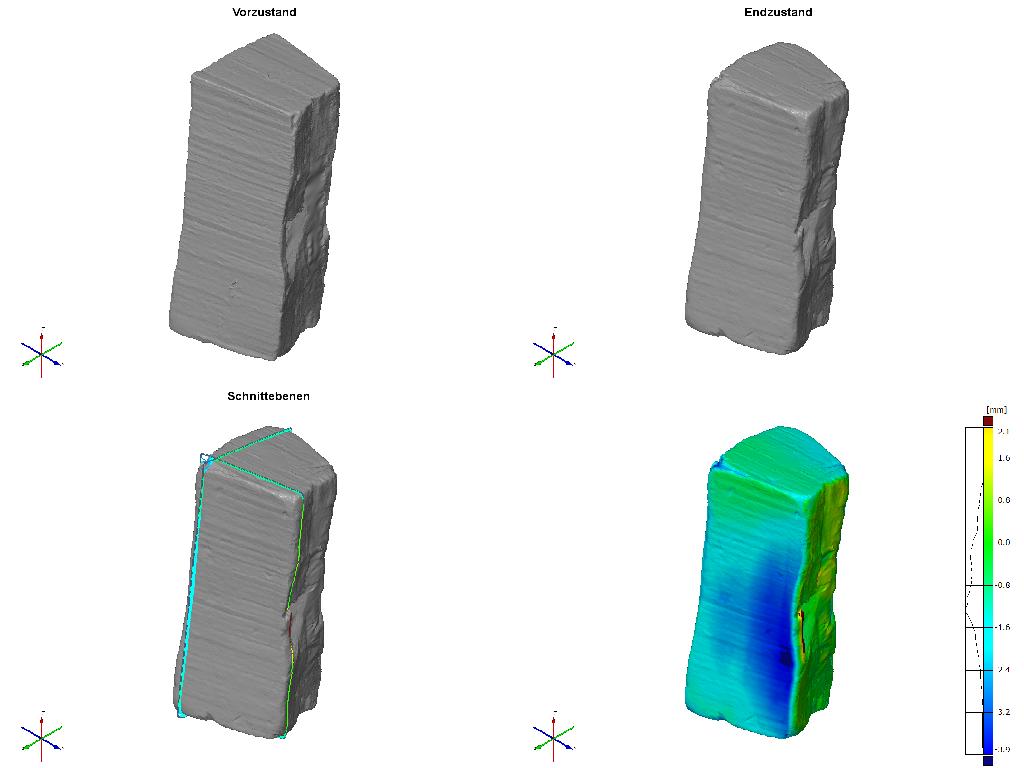

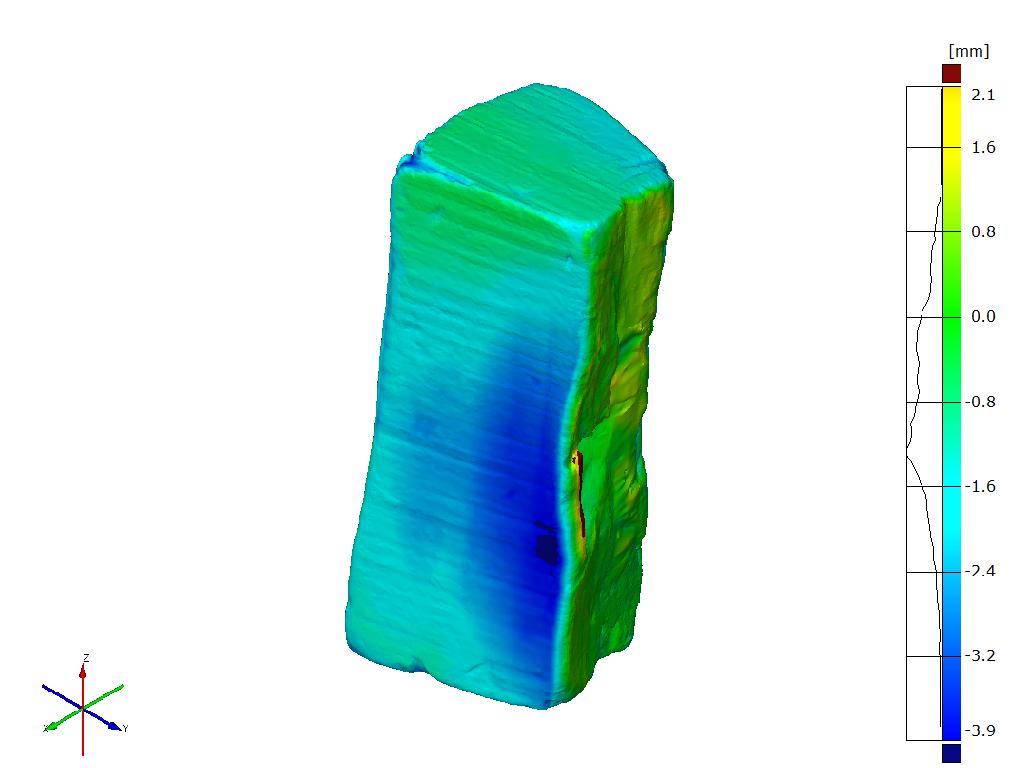

| Volumen (Vorzustand) | 398.7 cm3 | Volumen (Endzustand) | 354.9 cm3 | Volumenschwund | 11.0 % |
| Oberfläche (Vorzustand) | 367.0 cm2 | Oberfläche (Endzustand) | 336.8 cm2 | Oberflächenveränderung | -8.2 % |

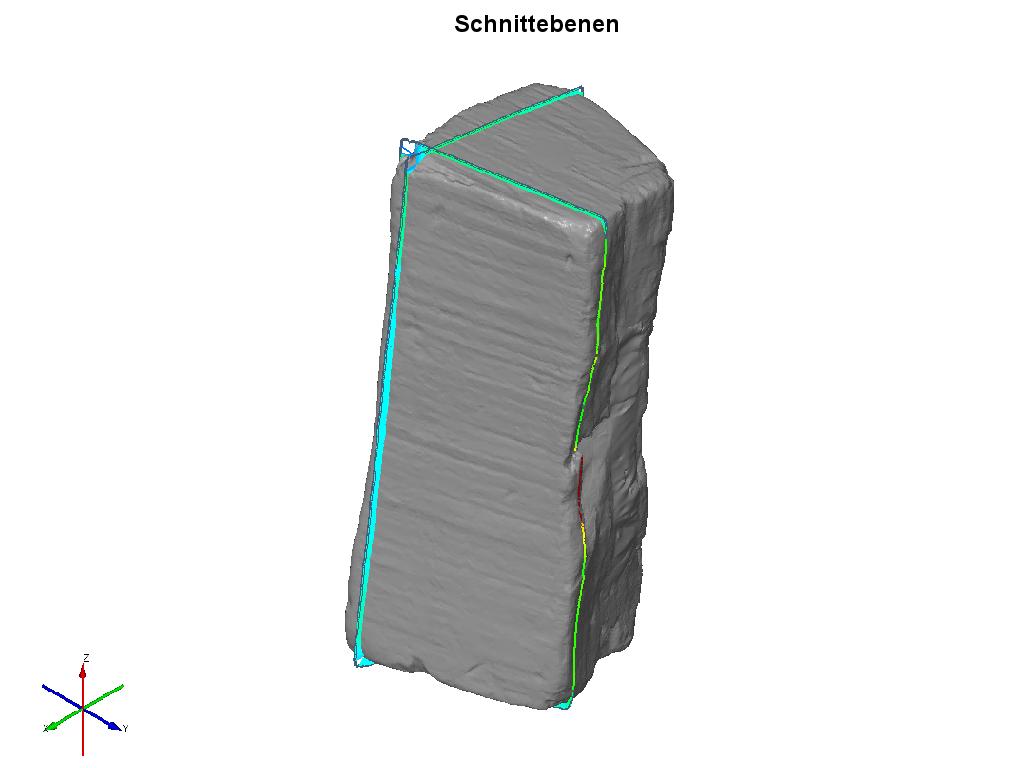

| Radiale Schnittfläche (Vorzustand) | 5004.1 mm2 | Radiale Schnittfläche (Endzustand) | 5100.9 mm2 | radialer Schwund | -1.9 % |

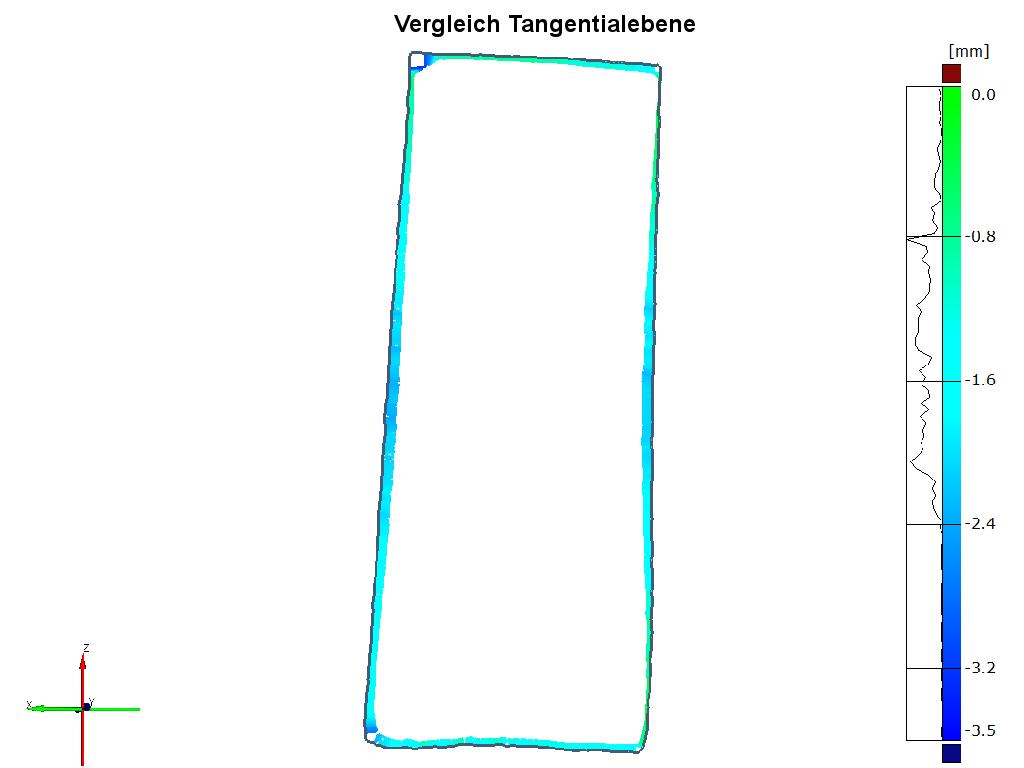

| Tangentiale Schnittfläche (Vorzustand) | 5474.4 mm2 | Tangentiale Schnittfläche (Endzustand) | 5138.5 mm2 | tangentialer Schwund | 6.1 % |
| Längsmessung (Vorzustand) | 150.6 mm | Durchschnittliche Längenveränderung | -1.2 mm | longitudinaler Schwund | -1.5 % |
| ASE-radial | 102.9 % | ASE-tangential | 89.3 % |
| ASE-longitudinal | 113.1 % | ASE-Volumen | 84.8 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
| Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
| Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 6 Wochen | Dauer Trocknung | 3 Wochen |
| Gesamtdauer der Konservierung: | 69 Wochen | ||||
» zurück
