Detailansicht Probekörper V06_037
| Behandlungsmethode: | Silcone Oil-Konservierung |
| Konservierungslabor: | Texas A&M University |
|
|||||
| Nassgewicht | 343.8 g | Gewicht unter Wasser | 12.5 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 292.8 g | ||||
| Umax | 817.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.11 g/cm3 | Volumen (Wasserverdrängung) | 331.3 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.04 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.96 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 86.4 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 28.9 mm | 28.7 mm | 0.6 % |
| tangential | 42.1 mm | 41.2 mm | 2.2 % |
| longitudinal | 64.9 mm | 63.6 mm | 2.0 % |
| Volumenschwund: | 4.7 % | ||
| ASE-radial | 95.4 % | ASE-tangential | 94.7 % |
| ASE-longitudinal | 86.7 % | ASE-Volumen | 91.1 % |

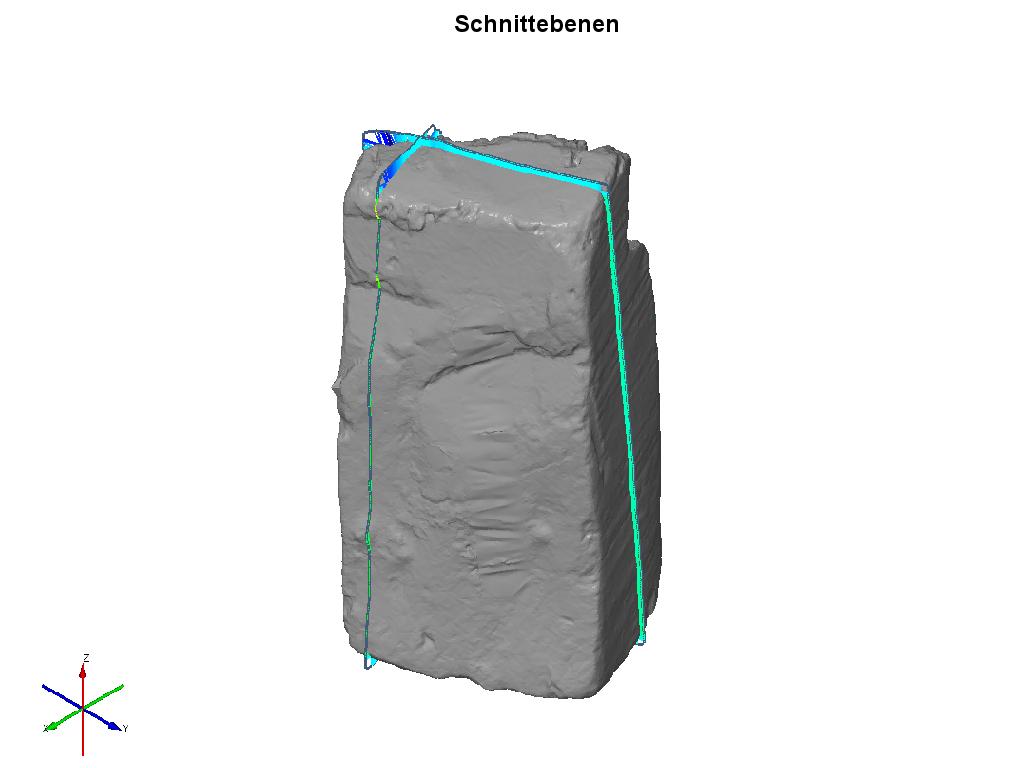

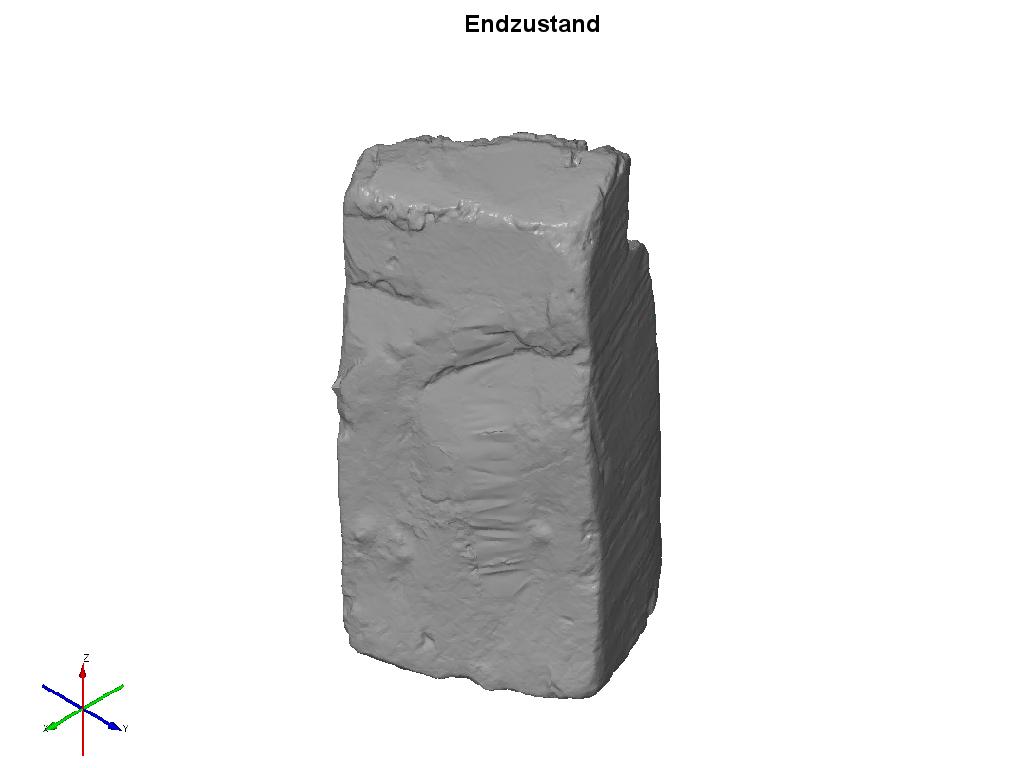

| Volumen (Vorzustand) | 330.9 cm3 | Volumen (Endzustand) | 305.8 cm3 | Volumenschwund | 7.6 % |
| Oberfläche (Vorzustand) | 330.9 cm2 | Oberfläche (Endzustand) | 304.8 cm2 | Oberflächenveränderung | -7.9 % |

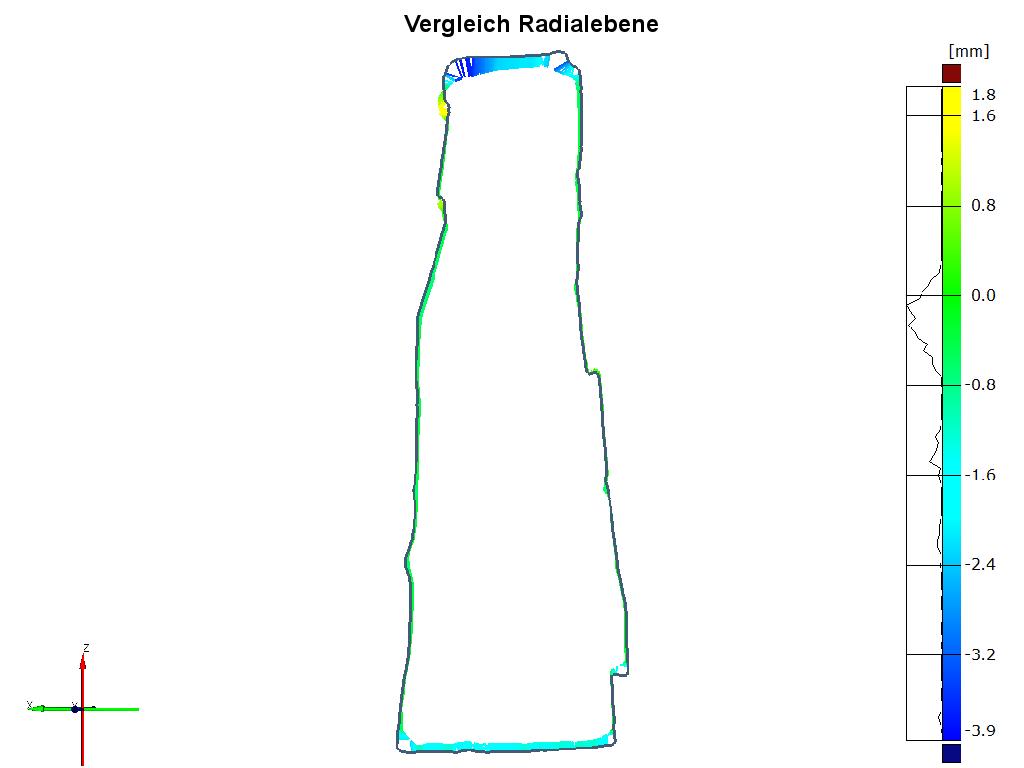

| Radiale Schnittfläche (Vorzustand) | 2948.3 mm2 | Radiale Schnittfläche (Endzustand) | 2915.0 mm2 | radialer Schwund | 1.1 % |

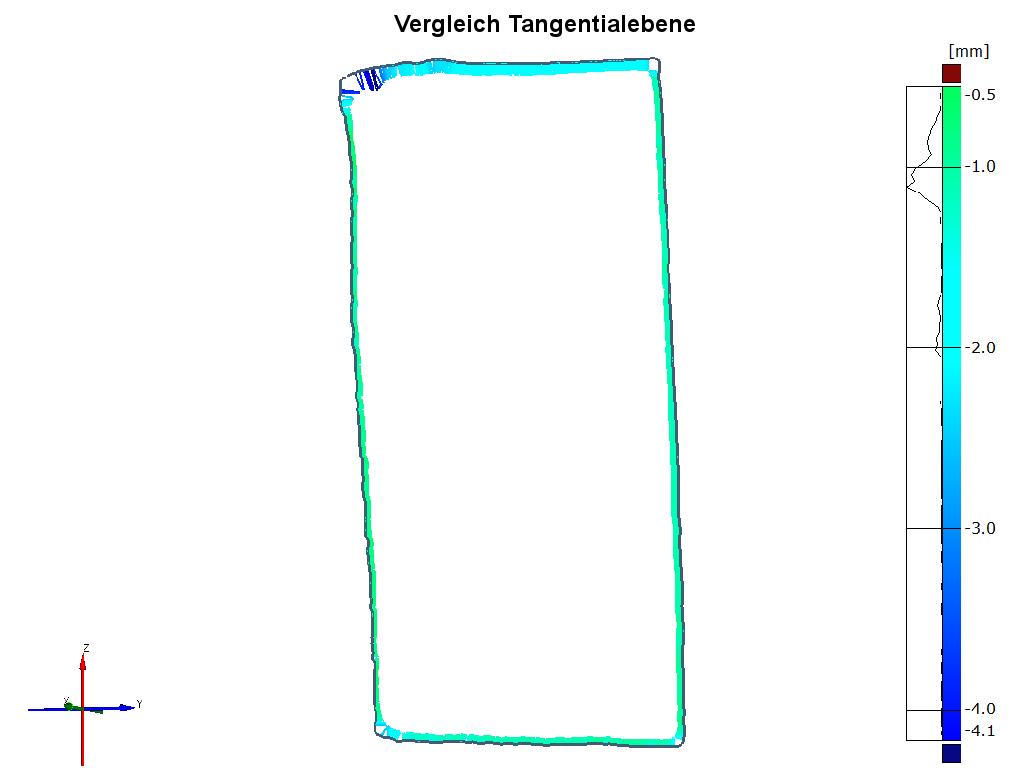

| Tangentiale Schnittfläche (Vorzustand) | 5413.3 mm2 | Tangentiale Schnittfläche (Endzustand) | 5242.2 mm2 | tangentialer Schwund | 3.2 % |
| Längsmessung (Vorzustand) | 135.8 mm | Durchschnittliche Längenveränderung | -1.7 mm | longitudinaler Schwund | -2.4 % |
| ASE-radial | 98.3 % | ASE-tangential | 94.5 % |
| ASE-longitudinal | 120.9 % | ASE-Volumen | 89.5 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
| Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
| Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 6 Wochen | Dauer Trocknung | 3 Wochen |
| Gesamtdauer der Konservierung: | 69 Wochen | ||||
» zurück
