Detailansicht Probekörper V06_041
| Behandlungsmethode: | Dreistufige PEG-Konservierung |
| Konservierungslabor: | ASS München |
|
|||||
| Nassgewicht | 378.4 g | Gewicht unter Wasser | 12.9 g | ||||
| Gewicht nach Tränkung | 395 g | Gewicht nach Trocknung | 140.9 g | ||||
| Umax | 878.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.11 g/cm3 | Volumen (Wasserverdrängung) | 365.5 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.04 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.40 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 4.4 % | %-Anteil Tränkungsmittel am Endgewicht | 70.9 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 32.4 mm | 32.1 mm | 0.9 % |
| tangential | 42.6 mm | 42.3 mm | 0.8 % |
| longitudinal | 70.2 mm | 70.3 mm | -0.1 % |
| Volumenschwund: | 1.7 % | ||
| ASE-radial | 93.2 % | ASE-tangential | 98.0 % |
| ASE-longitudinal | 100.5 % | ASE-Volumen | 96.8 % |

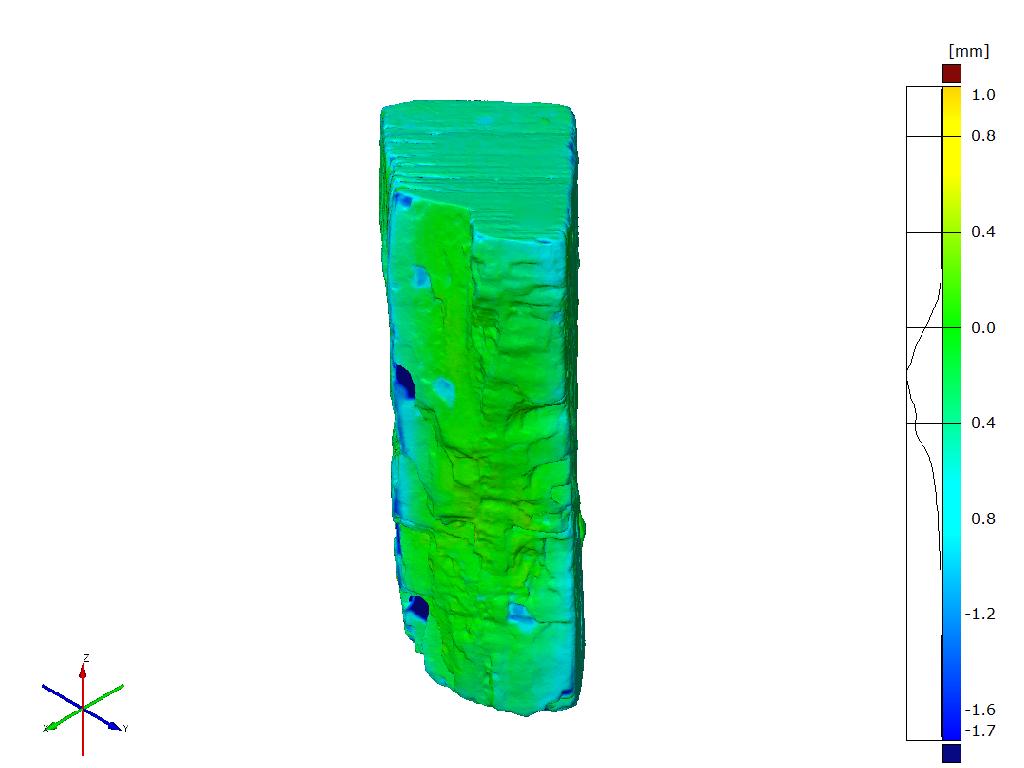

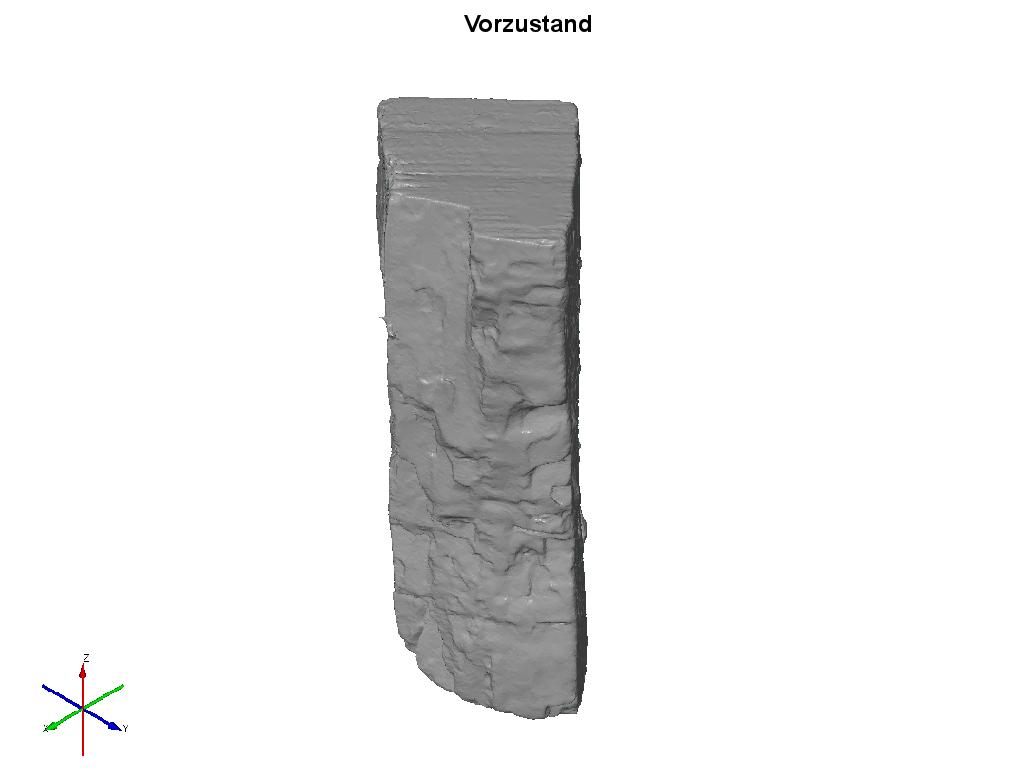

| Volumen (Vorzustand) | 365.6 cm3 | Volumen (Endzustand) | 353.3 cm3 | Volumenschwund | 3.3 % |
| Oberfläche (Vorzustand) | 365.8 cm2 | Oberfläche (Endzustand) | 354.1 cm2 | Oberflächenveränderung | -3.2 % |

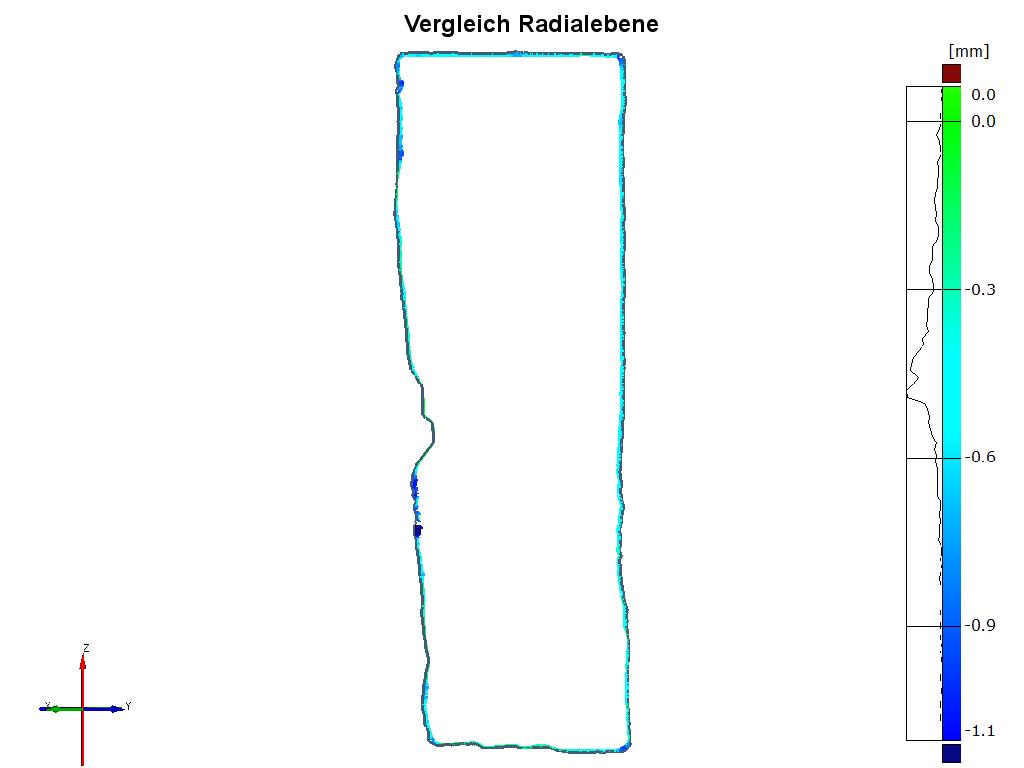

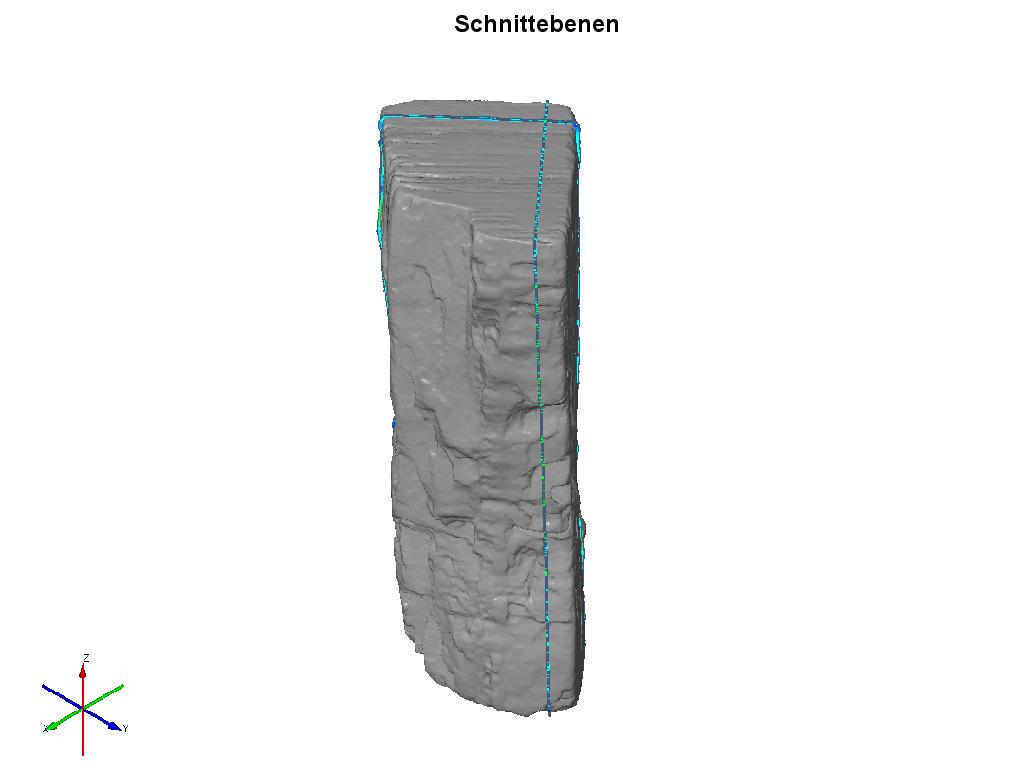

| Radiale Schnittfläche (Vorzustand) | 4257.8 mm2 | Radiale Schnittfläche (Endzustand) | 4178.3 mm2 | radialer Schwund | 1.9 % |
| Tangentiale Schnittfläche (Vorzustand) | 5168.7 mm2 | Tangentiale Schnittfläche (Endzustand) | 5123.6 mm2 | tangentialer Schwund | 0.9 % |
| Längsmessung (Vorzustand) | 152.5 mm | Durchschnittliche Längenveränderung | -0.3 mm | longitudinaler Schwund | -0.3 % |
| ASE-radial | 97.2 % | ASE-tangential | 98.5 % |
| ASE-longitudinal | 102.8 % | ASE-Volumen | 95.4 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% |
| Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C | |
| Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff. Zwischenlagerung für 7 Wochen : Vorkühlen der Hölzer auf 5°C, dann Tiefkühlen auf -25 bis -35°C. Anschließende Gefriertrocknung im Unterdruck mit gekühlter Kammer. Durchschnittliche Kammeratmosphäre : 0,1mbar, -23°C (alte Anlage), Gewicht nach Gefriertrocknung : 140,87g | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 8 Wochen |
| Gesamtdauer der Konservierung: | 37 Wochen | ||||
» zurück
