Detailansicht Probekörper V08_003
| Behandlungsmethode: | Alkohol/Ether/Harz-Konservierung |
| Konservierungslabor: | SNM Zürich |
|
|||||
| Nassgewicht | 1191.9 g | Gewicht unter Wasser | 131.2 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 572.8 g | ||||
| Umax | 203.0 % | Abbaugrad | 2 | ||||
| Restdichte | 0.37 g/cm3 | Volumen (Wasserverdrängung) | 1060.7 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.13 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.57 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 27.2 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 45.5 mm | 45.1 mm | 0.9 % |
| tangential | 52.3 mm | 50.1 mm | 4.2 % |
| longitudinal | 86.9 mm | 86.8 mm | 0.1 % |
| Volumenschwund: | 5.2 % | ||
| ASE-radial | 63.6 % | ASE-tangential | 25.5 % |
| ASE-longitudinal | 82.7 % | ASE-Volumen | 37.9 % |

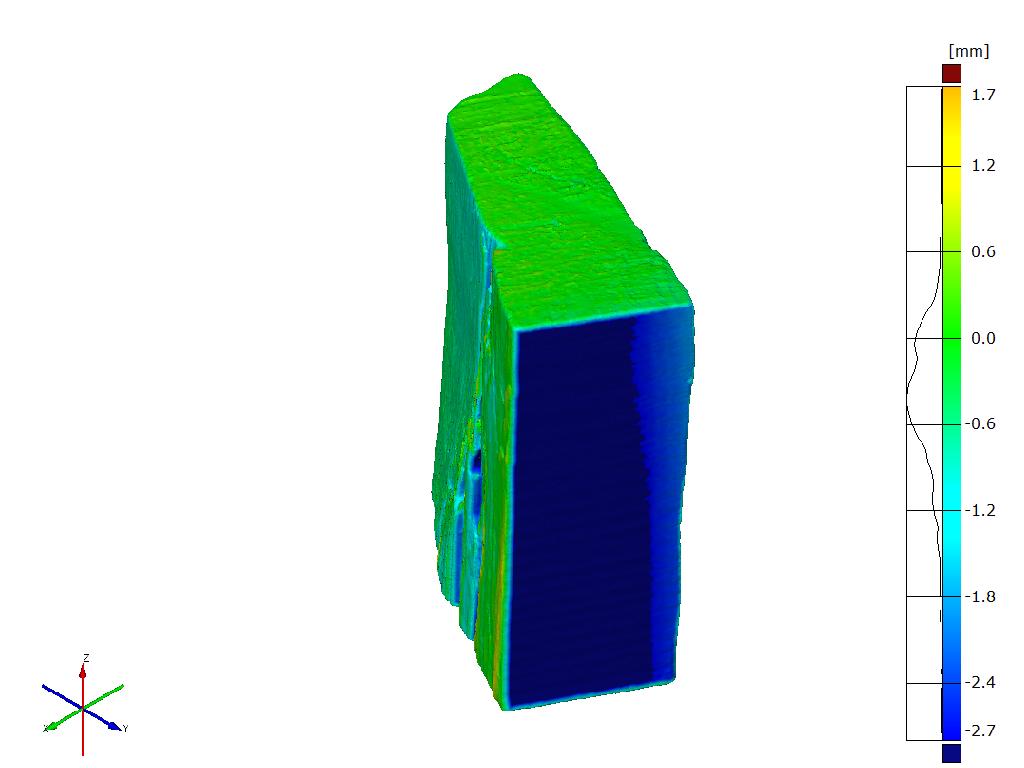

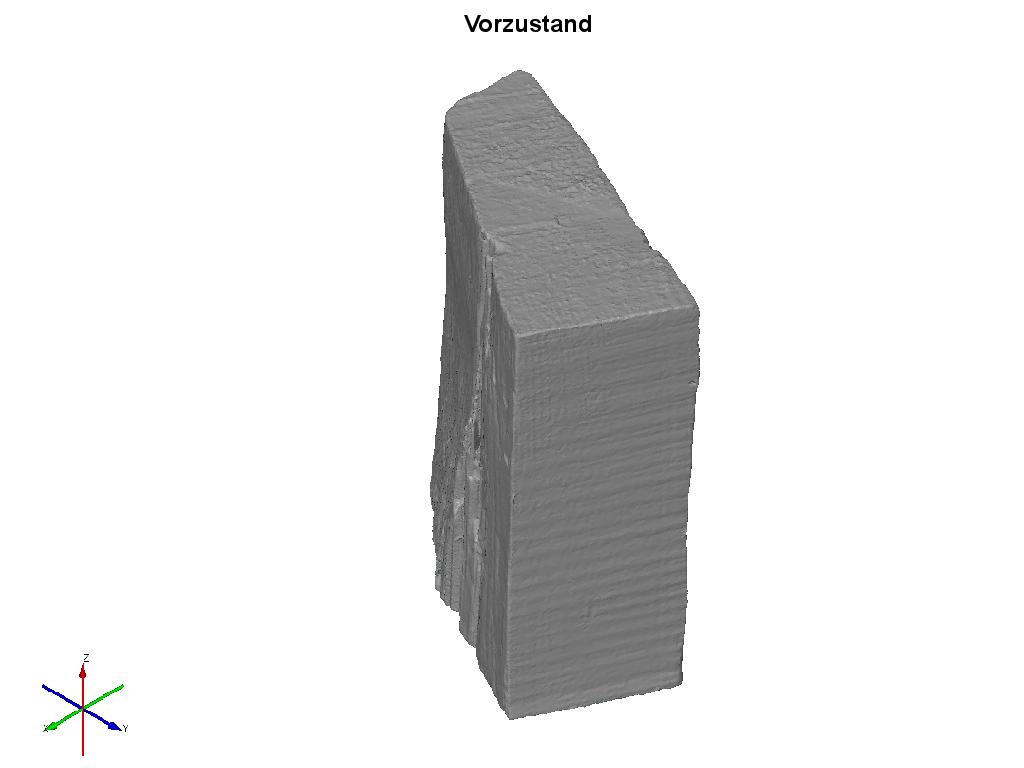

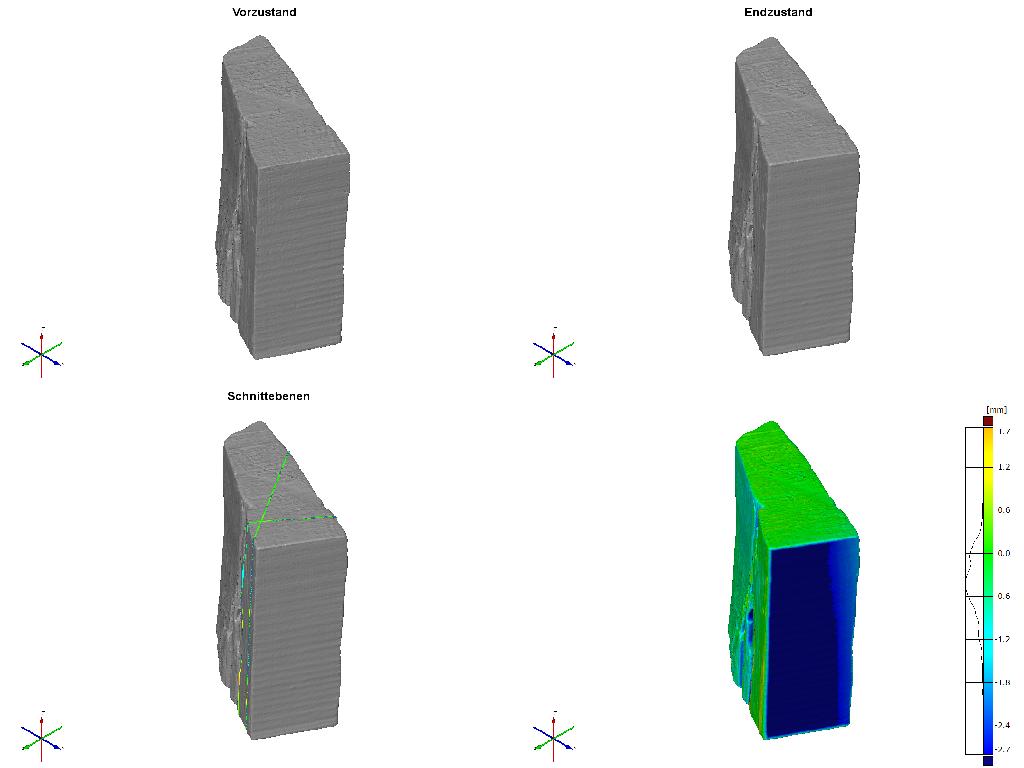

| Volumen (Vorzustand) | 1055.7 cm3 | Volumen (Endzustand) | 997.5 cm3 | Volumenschwund | 5.5 % |
| Oberfläche (Vorzustand) | 735.5 cm2 | Oberfläche (Endzustand) | 707.9 cm2 | Oberflächenveränderung | -3.7 % |

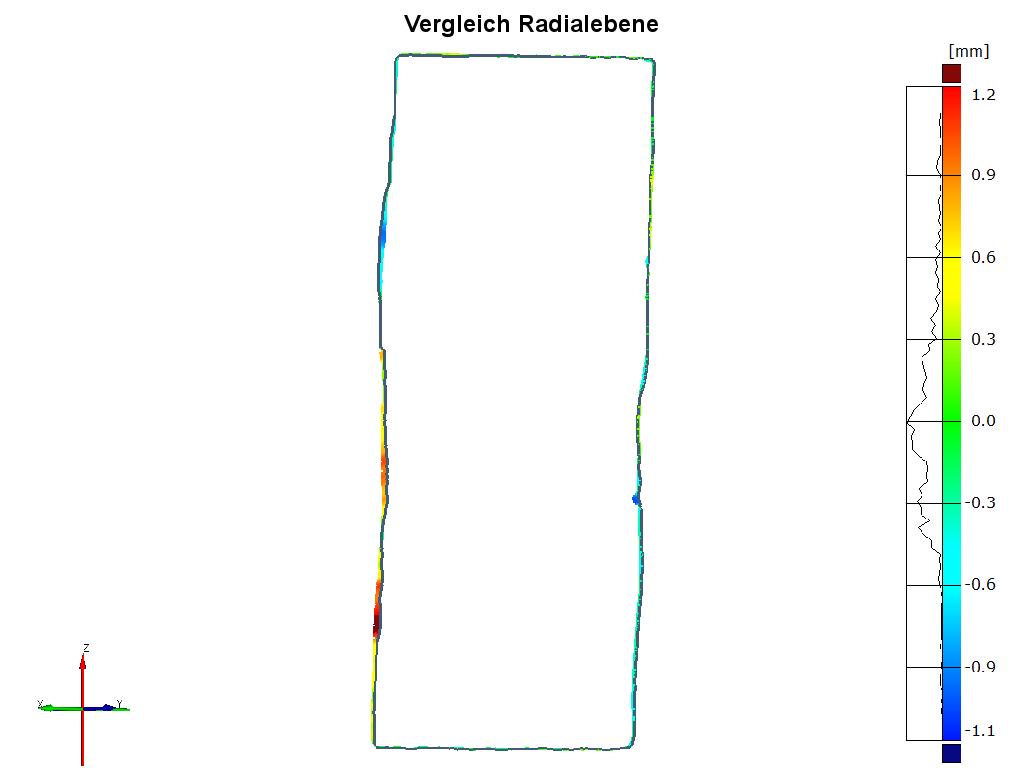

| Radiale Schnittfläche (Vorzustand) | 5680.1 mm2 | Radiale Schnittfläche (Endzustand) | 5691.1 mm2 | radialer Schwund | -0.2 % |

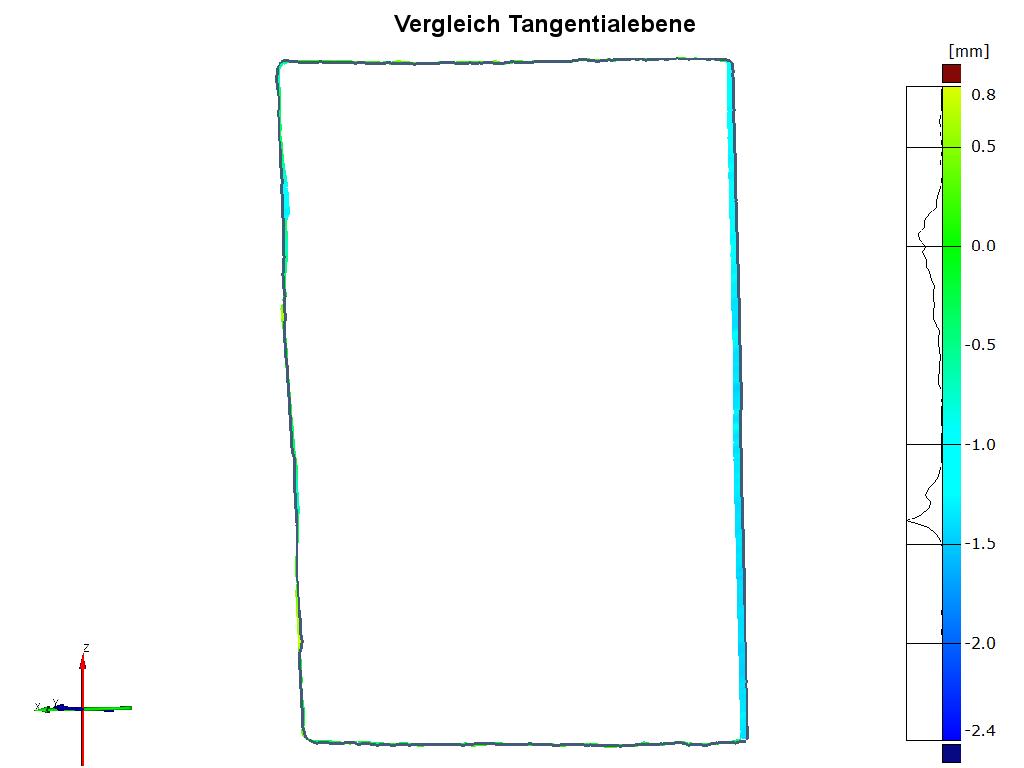

| Tangentiale Schnittfläche (Vorzustand) | 10006.5 mm2 | Tangentiale Schnittfläche (Endzustand) | 9854.9 mm2 | tangentialer Schwund | 1.5 % |
| Längsmessung (Vorzustand) | 159.1 mm | Durchschnittliche Längenveränderung | 0.0 mm | longitudinaler Schwund | 0.1 % |
| ASE-radial | 105.1 % | ASE-tangential | 79.2 % |
| ASE-longitudinal | 49.7 % | ASE-Volumen | 43.2 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : Austausch von Wasser mit Ethanol mit steigender Konzentration von 60% bis 99% - 8 Badwechsel (innerhalb 21 Wochen), Austausch von Ethanol mit Diethylether mit steigender Konzentration von 50% bis 95,5% - 11 Badwechsel (innerhalb 23 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Harz-Diethylether-Lösung : 70,7 % Diethylether, 16,1 % Dammarharz, 6,4 % Kolophonium, 3,2 % Dienol D102, 3,2 % Rhizinusöl und 0,4 % PEG 400 |
| Tränkungsverlauf: | Einlegen der mit Deethylether vollgetränkten Hölzer in Harz-Diethyl-Lösung bei normaler Atmosphäre. Nach Tränkung (vor Trocknung) Spülen der Hölzer mit reinem Ether. | |
| Trocknung | Trocknung durch Abdampfen des Dietylethers im Vakuumkessel (mit explosionsgeschützter Pumpe). Mehrfaches Anlegen eines Unterdrucks (abschalten der Pumpe) bis das Vakuum konstant bleibt, d.h. kein Diethylether mehr verdampft und somit der Druck wieder ansteigt (Kesseldruck 460-990mbar). | |
| Nachbehandlung | Auftrag von Oberflächenschutz 3%-Paraloid-Lösung in Aceton | |
| Dauer Vorbehandlung | 44 Wochen | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 1 Wochen |
| Gesamtdauer der Konservierung: | 62 Wochen | ||||
» zurück
