Detailansicht Probekörper V08_022
| Behandlungsmethode: | Dreistufige PEG-Konservierung |
| Konservierungslabor: | ASS München |
|
|||||
| Nassgewicht | 1197.6 g | Gewicht unter Wasser | kein Wert | ||||
| Gewicht nach Tränkung | 1290 g | Gewicht nach Trocknung | 695.4 g | ||||
| Umax | kein Wert | Abbaugrad | kein Wert | ||||
| Restdichte | kein Wert | Volumen (Wasserverdrängung) | kein Wert | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 0.97 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.60 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 7.7 % | %-Anteil Tränkungsmittel am Endgewicht | kein Wert | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 50.5 mm | 49.4 mm | 2.1 % |
| tangential | 52.5 mm | 50.4 mm | 4.0 % |
| longitudinal | 97.5 mm | 97.4 mm | 0.0 % |
| Volumenschwund: | 6.0 % | ||
| ASE-radial | 20.0 % | ASE-tangential | 30.2 % |
| ASE-longitudinal | 94.9 % | ASE-Volumen | 28.6 % |

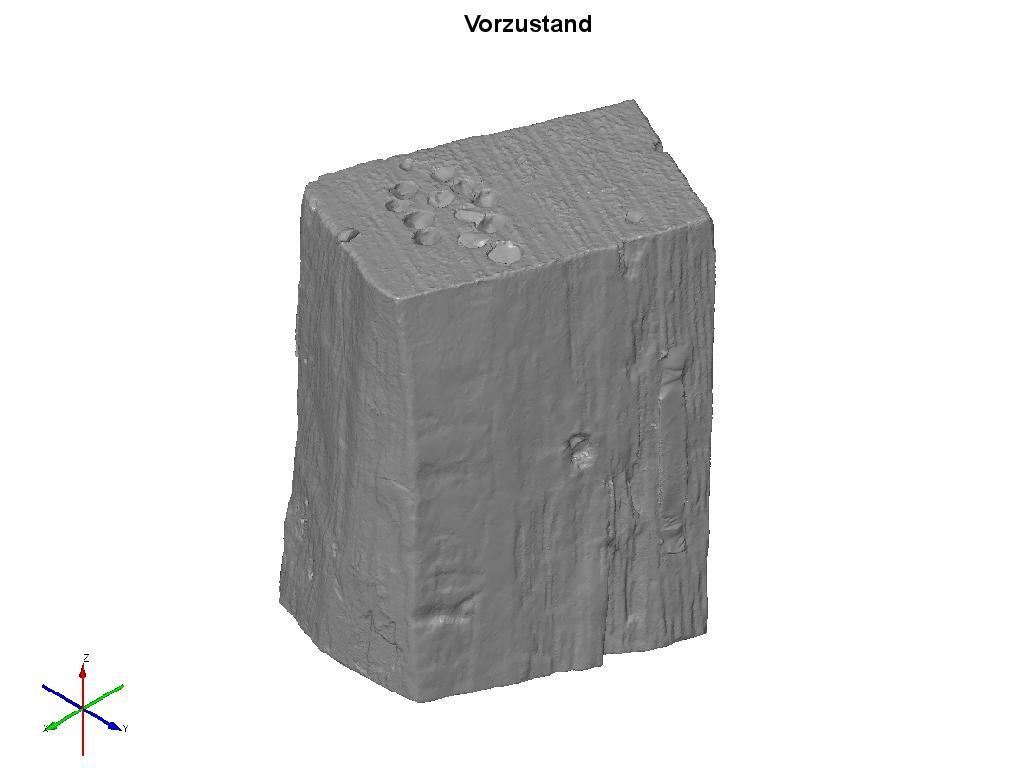

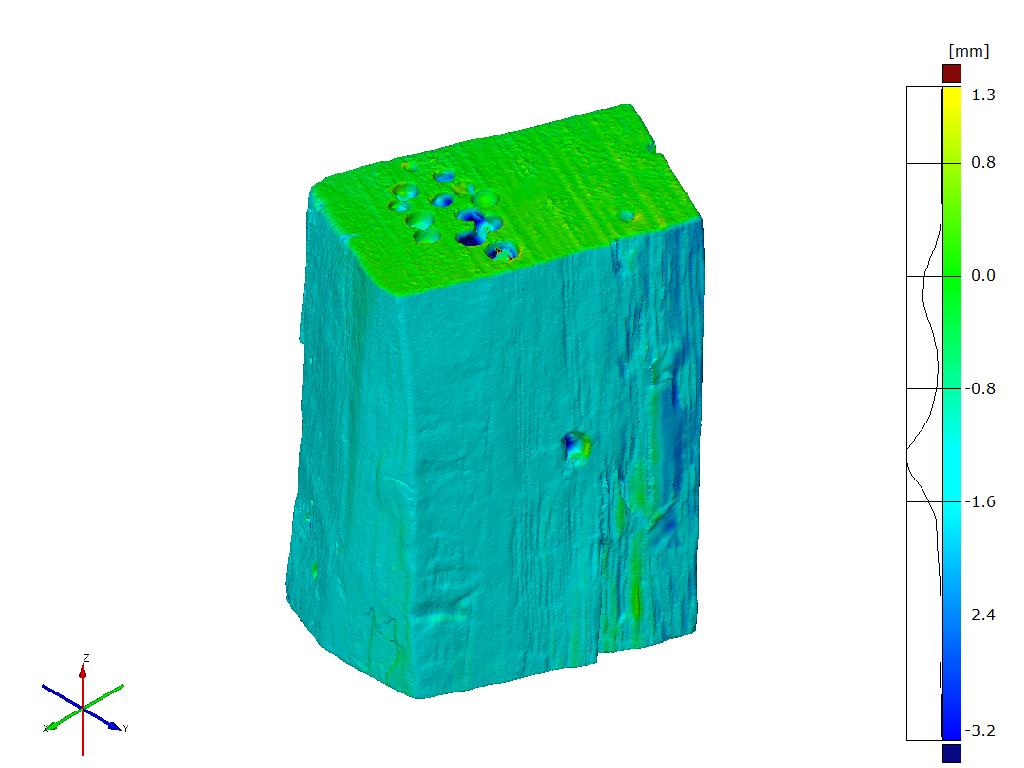

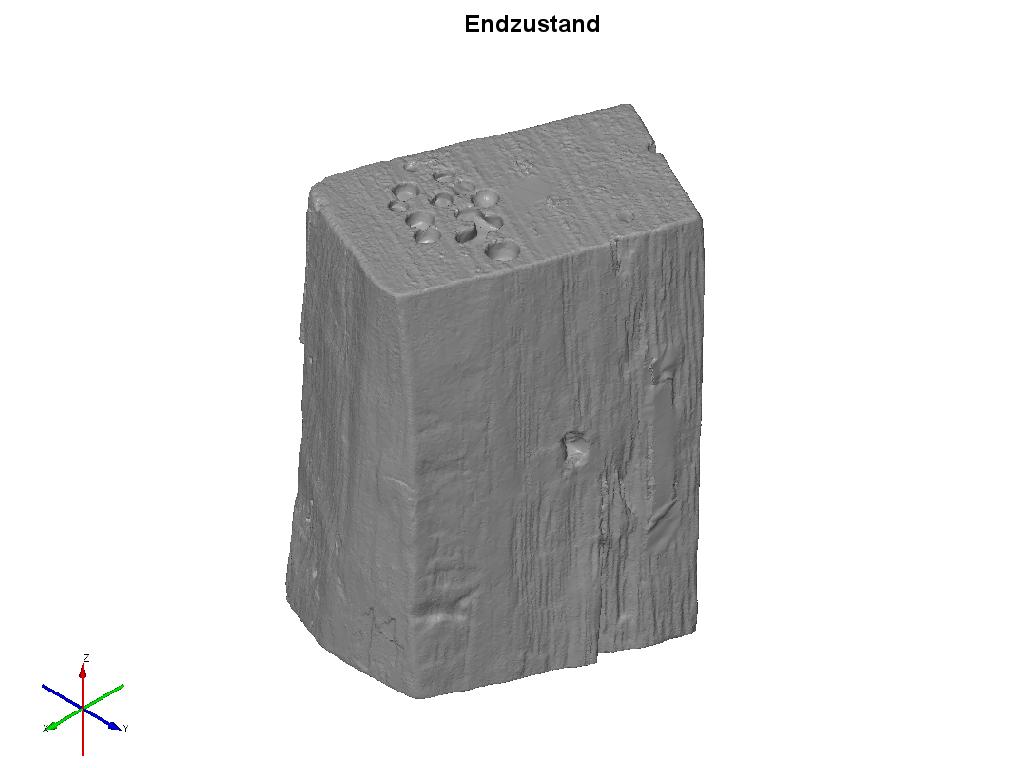

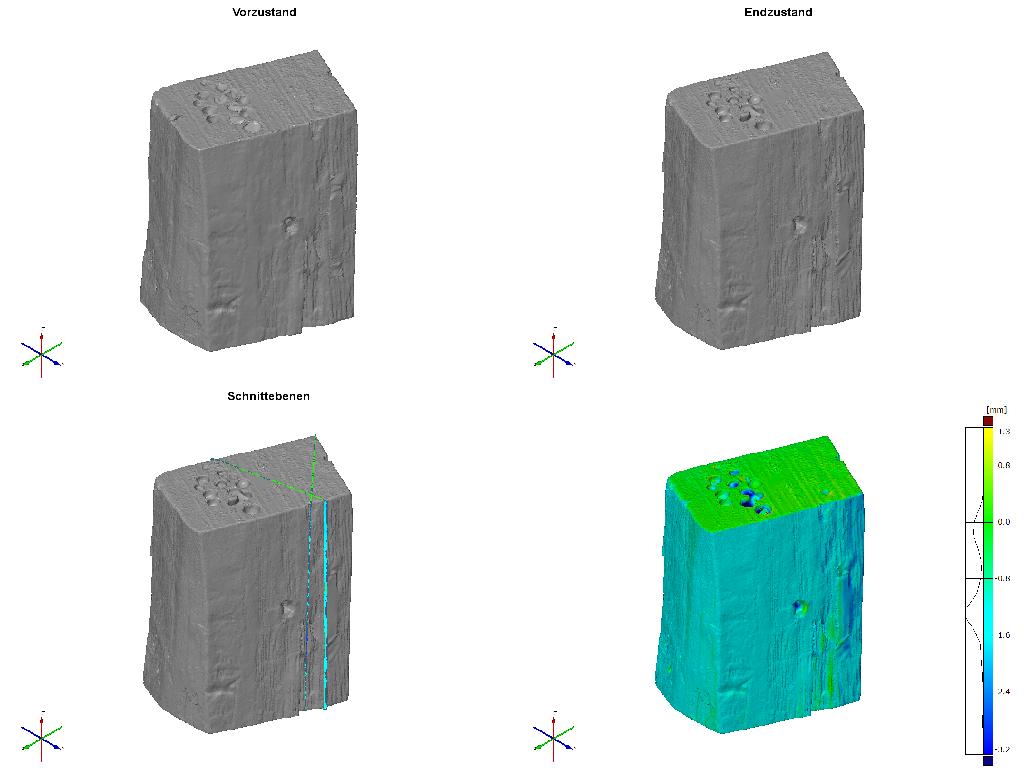

| Volumen (Vorzustand) | 1239.5 cm3 | Volumen (Endzustand) | 1152.7 cm3 | Volumenschwund | 7.0 % |
| Oberfläche (Vorzustand) | 738.5 cm2 | Oberfläche (Endzustand) | 716.9 cm2 | Oberflächenveränderung | -2.9 % |

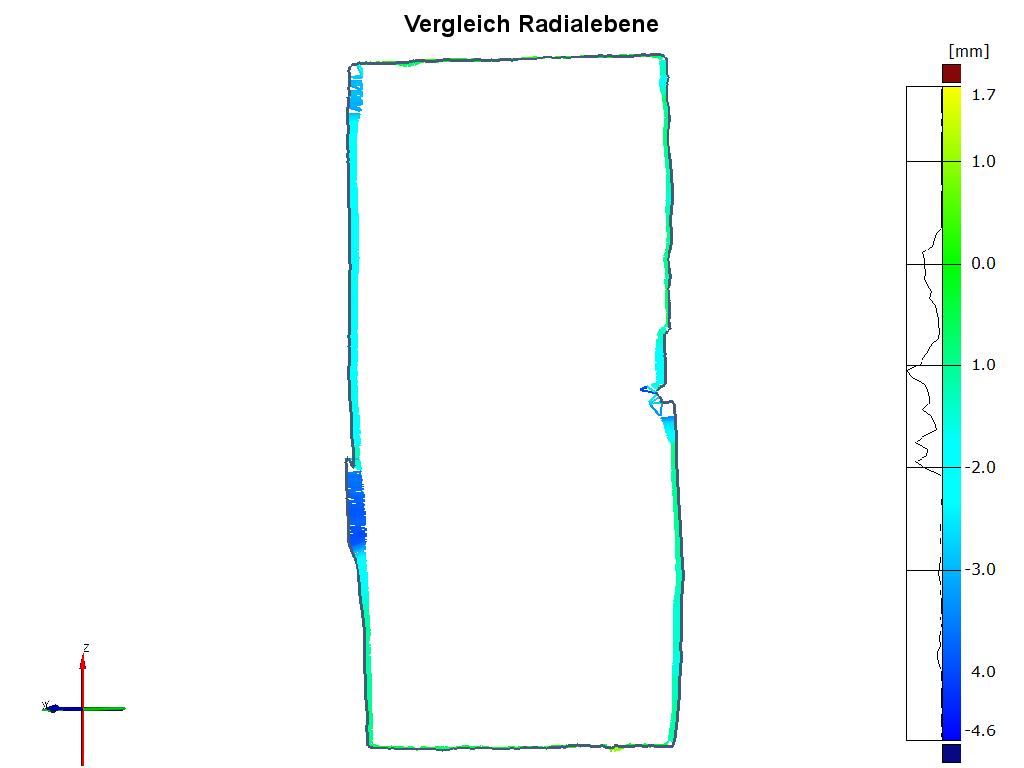

| Radiale Schnittfläche (Vorzustand) | 7364.3 mm2 | Radiale Schnittfläche (Endzustand) | 7003.8 mm2 | radialer Schwund | 4.9 % |

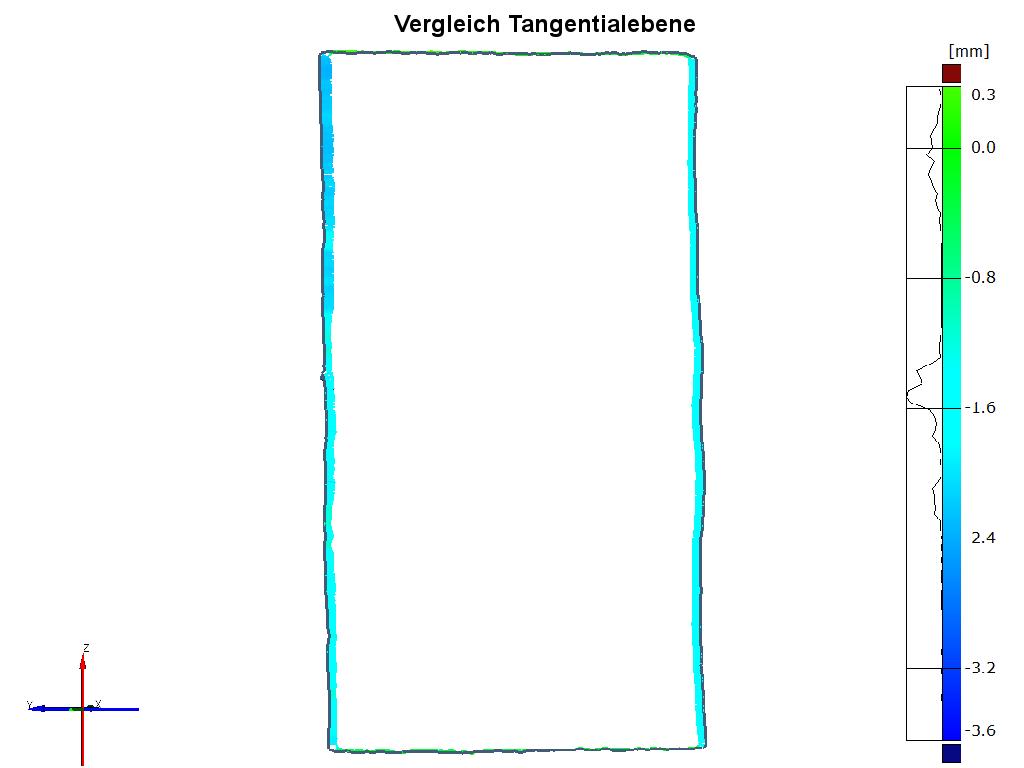

| Tangentiale Schnittfläche (Vorzustand) | 8388.3 mm2 | Tangentiale Schnittfläche (Endzustand) | 8075.6 mm2 | tangentialer Schwund | 3.7 % |
| Längsmessung (Vorzustand) | 162.0 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.1 % |
| ASE-radial | -28.8 % | ASE-tangential | 48.9 % |
| ASE-longitudinal | 198.8 % | ASE-Volumen | 27.8 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% (Durchschnittlicher pH-Wert der Lösungen 3-4) |
| Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C - Beobachtung : Dunkelfärbung der PEG-Lsg., Ölschicht | |
| Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff, Zwischenlagerung in Gefriertruhe (-25 bis -35°C) für 8 Monate bis zur Gefriertrocknung (Kapazitäten belegt). Anschließende Gefriertrocknung in gekühlter Kammer (Gewicht nach Gefriertrocknung : 680g) | |
| Nachbehandlung | Entfernung von PEG-Überschuss und Algenresten mit Pinsel u. Alkohol | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 5 Wochen |
| Gesamtdauer der Konservierung: | 34 Wochen | ||||
» zurück
