Detailansicht Probekörper V08_025
| Behandlungsmethode: | Silcone Oil-Konservierung |
| Konservierungslabor: | Texas A&M University |
|
|||||
| Nassgewicht | 1211.8 g | Gewicht unter Wasser | 99.1 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 889.7 g | ||||
| Umax | 308.0 % | Abbaugrad | 2 | ||||
| Restdichte | 0.27 g/cm3 | Volumen (Wasserverdrängung) | 1112.7 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.09 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.88 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 64.6 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 50.2 mm | 49.4 mm | 1.7 % |
| tangential | 78.3 mm | 73.4 mm | 6.2 % |
| longitudinal | 88.4 mm | 88.2 mm | 0.2 % |
| Volumenschwund: | 8.0 % | ||
| ASE-radial | 36.4 % | ASE-tangential | -9.2 % |
| ASE-longitudinal | 49.1 % | ASE-Volumen | 5.2 % |

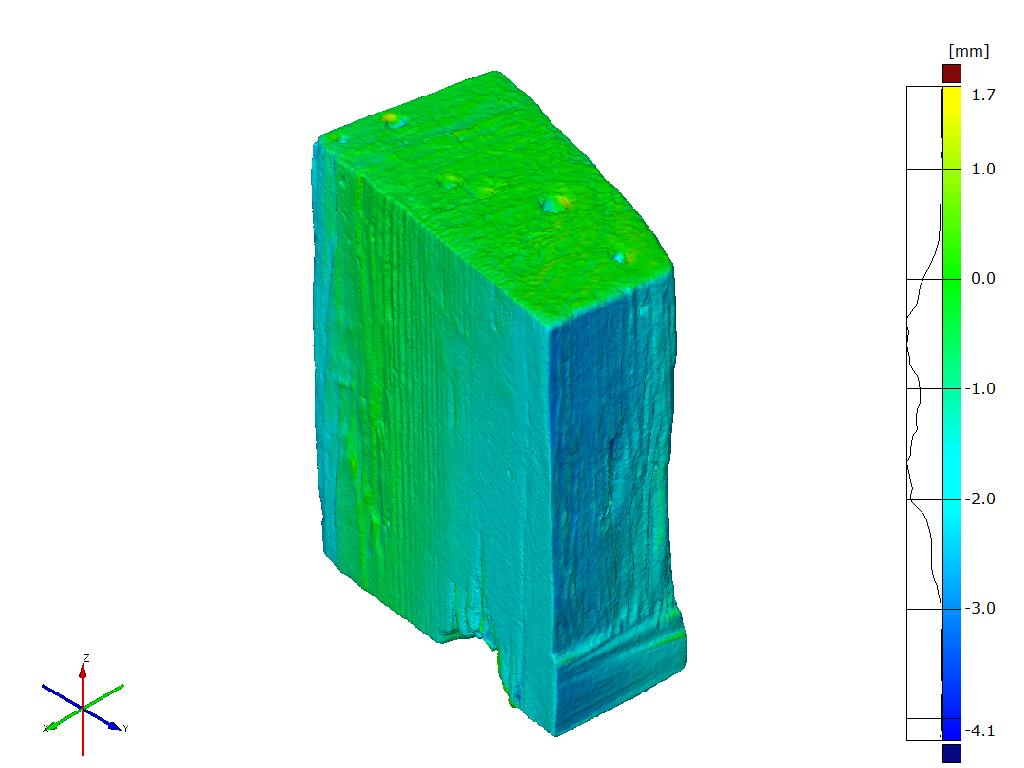

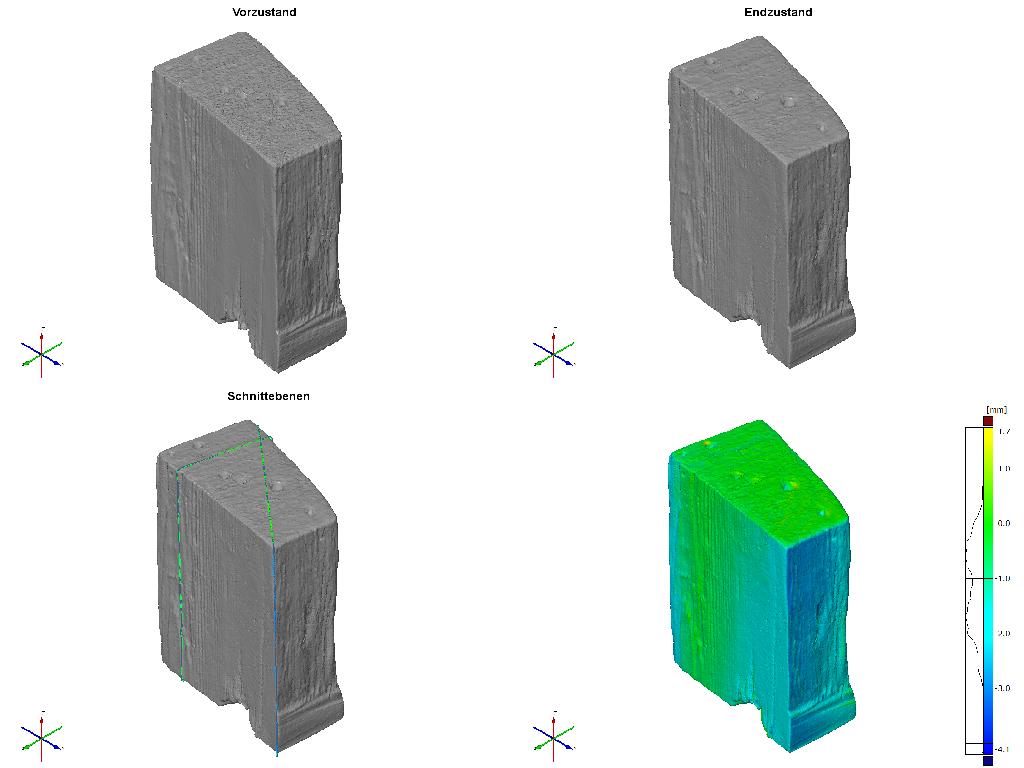

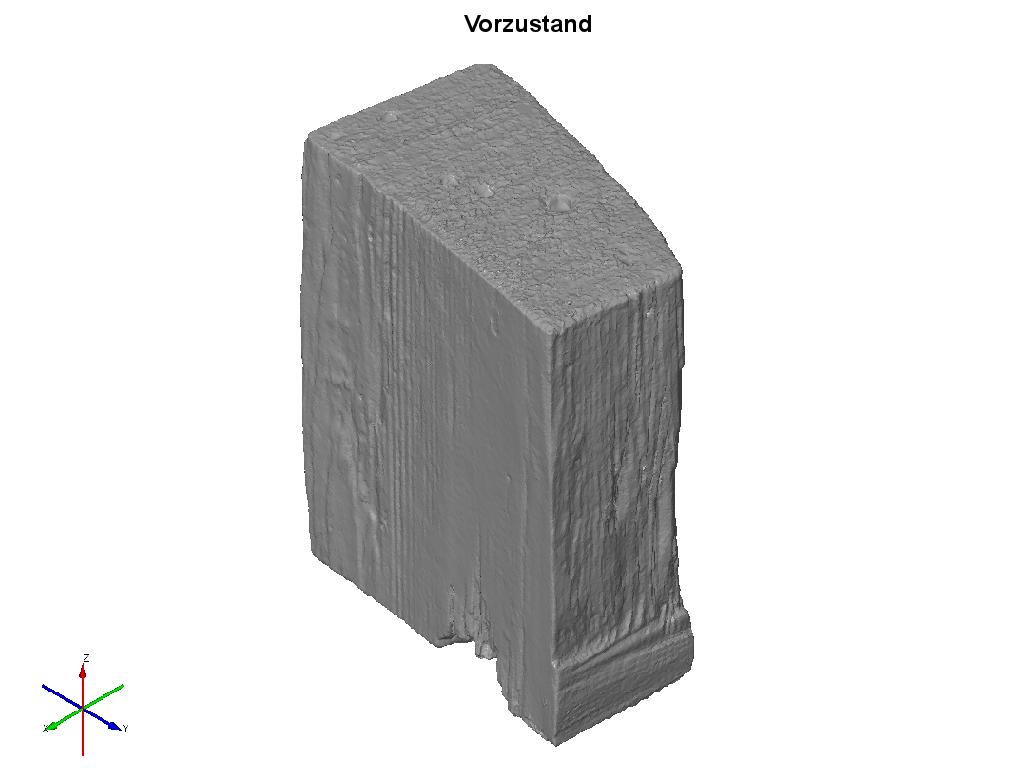

| Volumen (Vorzustand) | 1114.1 cm3 | Volumen (Endzustand) | 1005.5 cm3 | Volumenschwund | 9.8 % |
| Oberfläche (Vorzustand) | 715.4 cm2 | Oberfläche (Endzustand) | 665.9 cm2 | Oberflächenveränderung | -6.9 % |

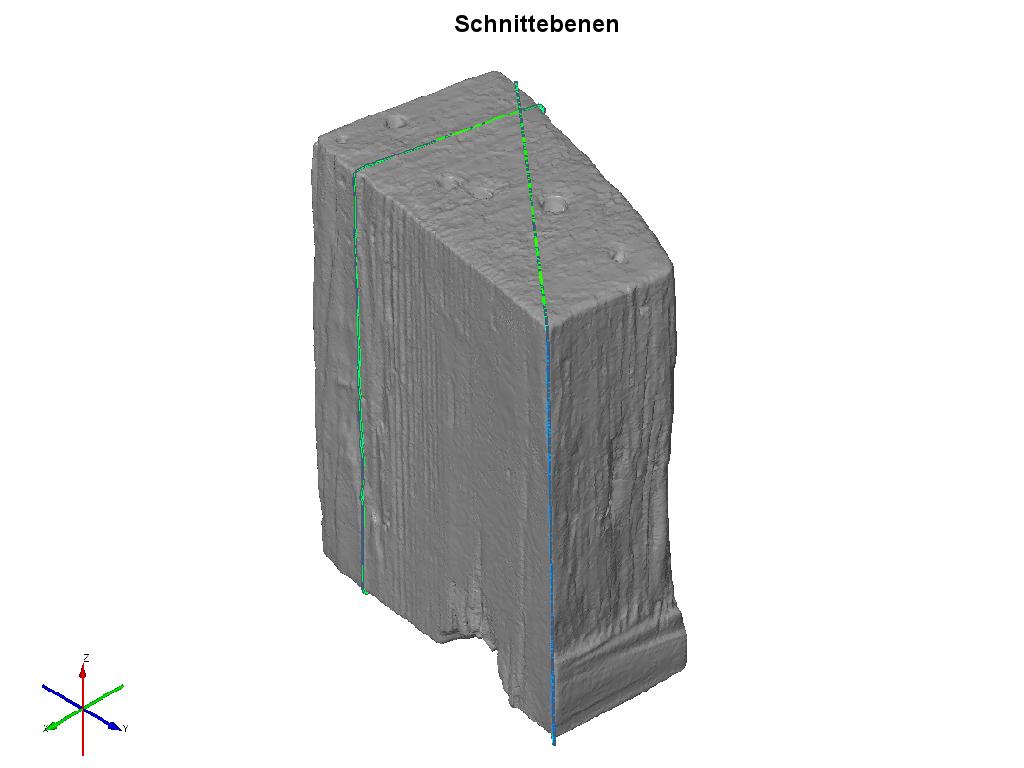

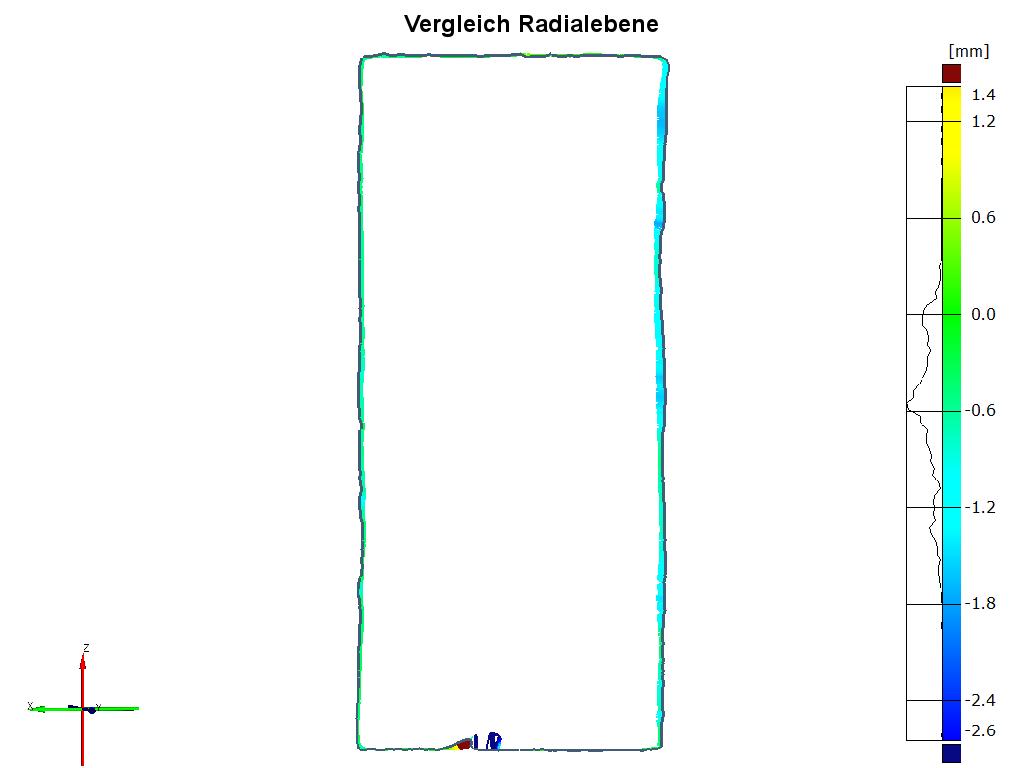

| Radiale Schnittfläche (Vorzustand) | 5943.8 mm2 | Radiale Schnittfläche (Endzustand) | 5795.2 mm2 | radialer Schwund | 2.5 % |

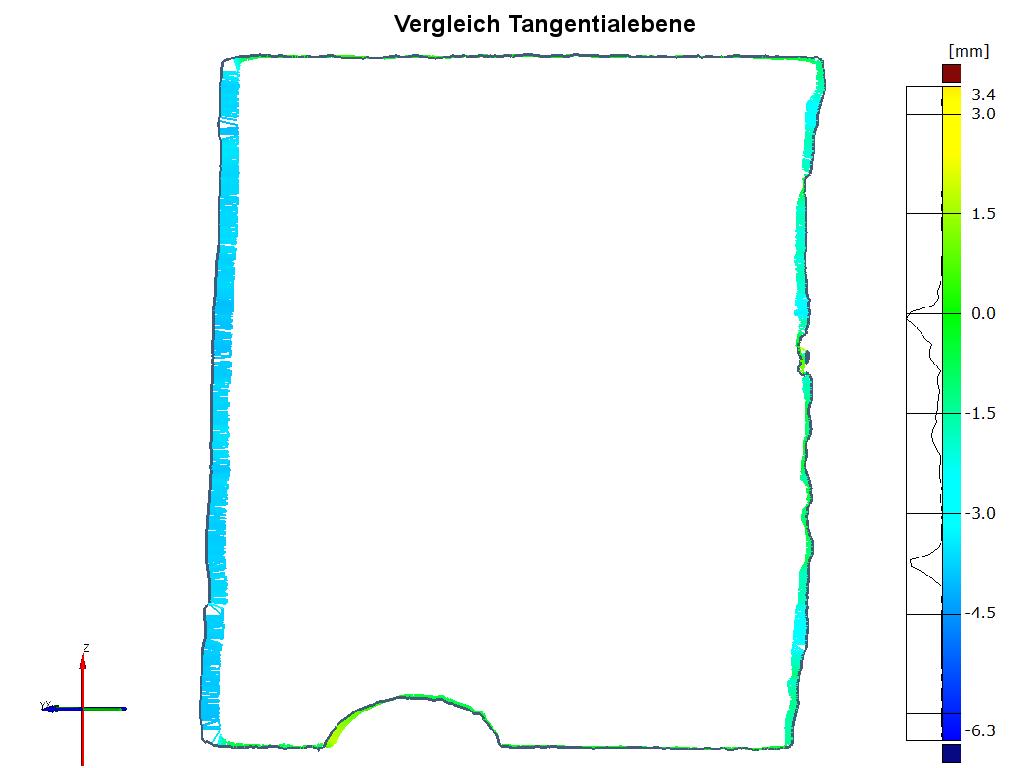

| Tangentiale Schnittfläche (Vorzustand) | 11695.6 mm2 | Tangentiale Schnittfläche (Endzustand) | 11239.0 mm2 | tangentialer Schwund | 3.9 % |
| Längsmessung (Vorzustand) | 150.1 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.1 % |
| ASE-radial | 34.2 % | ASE-tangential | 46.5 % |
| ASE-longitudinal | 193.3 % | ASE-Volumen | -0.5 % |
|
|||||
| Vorbehandlung | Dehydration durch Lösungsmittelaustausch : 1.Bad: 25%Ethanol/75%deion. Wasser, 2.Bad: 50% Ethanol/50% deion. Wasser, 3.Bad: 75%Ethanol/25%deion. Wasser, 4 u. 5.Bad : 100%Ethanol - 6.Bad: 25%Aceton/75% Ethanol, 7.Bad: 50%Aceton/50%Ethanol, 8.Bad: 75%Aceton/25%Ethanol, 9 u. 10. Bad: 100%Aceton (gesamt 10 Bäder je 6 Wochen) | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | Tränkungslösung : 80% Silicone oil ( SFD1 (66%) + SFD5 (34%) - Silanolfunktionelle Polydimethylsiloxane PDMS) und 20% Vernetzer MTMS (Methyltrimethoxysilan) |
| Tränkungsverlauf: | Einlegen der noch triefend-nassen, Aceton-getränkten Hölzer in Tränkungslösung bei normaler Atmosphäre | |
| Trocknung | Eher Aushärtung/Auslösen der Polymerisierung der Tränkungslösung durch gasförmigen Katalysator : DBTDA (Dibutyl-Diacetat). Ca. 10-15ml DBTDA in geknülltes Papier oder ein Schälchen geträufelt und zusammen mit den gesäuberten Hölzern in einem verschließbaren Kunststoffbehälter platziert. Täglich Zugabe frischen Katalysators für die 1. Woche. Danach offenes Ablüften der Hölzer für 2 Wochen. | |
| Nachbehandlung | Nicht nötig. Überschüssige Silikonöl-Vernetzer-Lösung wird schon direkt nach der Tränkung (vor dem katalytischen Aushärten) abtropfen lassen und mit reinem Vernetzer (MTMS) abgewaschen. | |
| Dauer Vorbehandlung | 60 Wochen | Dauer Tränkung | 6 Wochen | Dauer Trocknung | 3 Wochen |
| Gesamtdauer der Konservierung: | 69 Wochen | ||||
» zurück
