Detailansicht Probekörper V08_027
Behandlungsmethode: | Dreistufige PEG-Konservierung |
Konservierungslabor: | ASS München |
![]() |
Nassgewicht | 1401.2 g | Gewicht unter Wasser | 68.7 g | ||||
Gewicht nach Tränkung | 1500 g | Gewicht nach Trocknung | 796.1 g | ||||
Umax | 580.0 % | Abbaugrad | 1 | ||||
Restdichte | 0.15 g/cm3 | Volumen (Wasserverdrängung) | 1332.5 cm3 | ||||
Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.03 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.63 g/cm³ | ||||
Gewichtsveränderung nach Tränkung | 7.1 % | %-Anteil Tränkungsmittel am Endgewicht | 72.6 % |
Nagelabstand | Vorher | Nachher | Schwund |
radial | 58.2 mm | 57.1 mm | 1.9 % |
tangential | 62.0 mm | 59.6 mm | 3.9 % |
longitudinal | 93.7 mm | 93.6 mm | 0.1 % |
Volumenschwund: | 5.8 % |
ASE-radial | 27.3 % | ASE-tangential | 31.5 % |
ASE-longitudinal | 78.7 % | ASE-Volumen | 31.0 % |

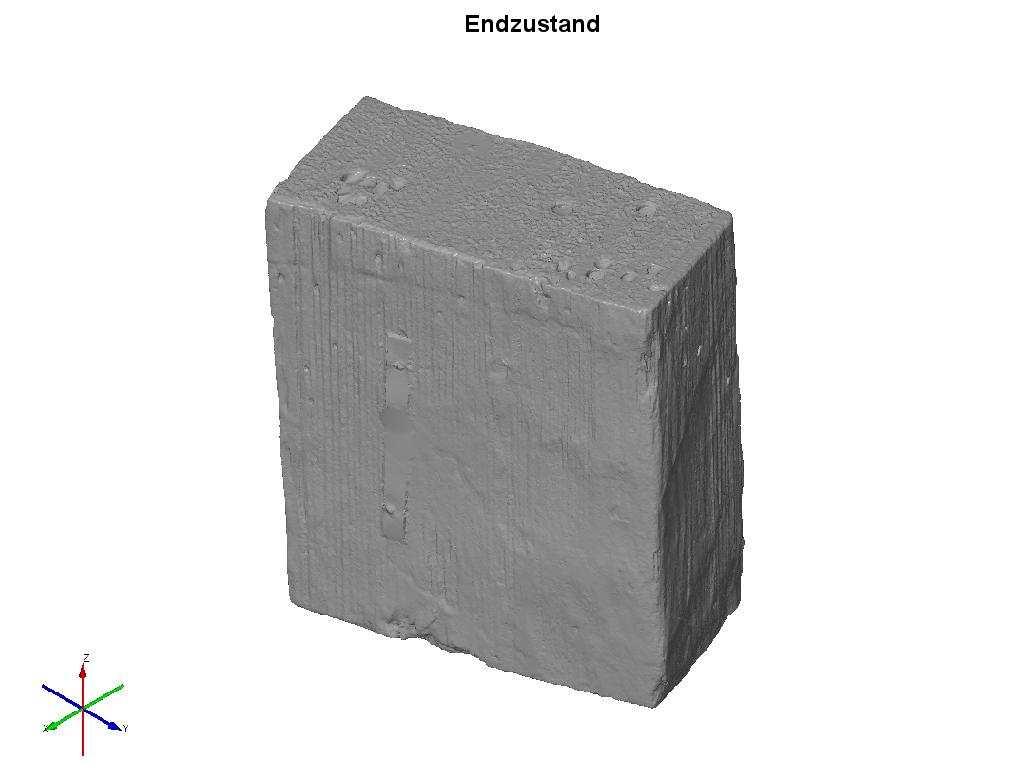

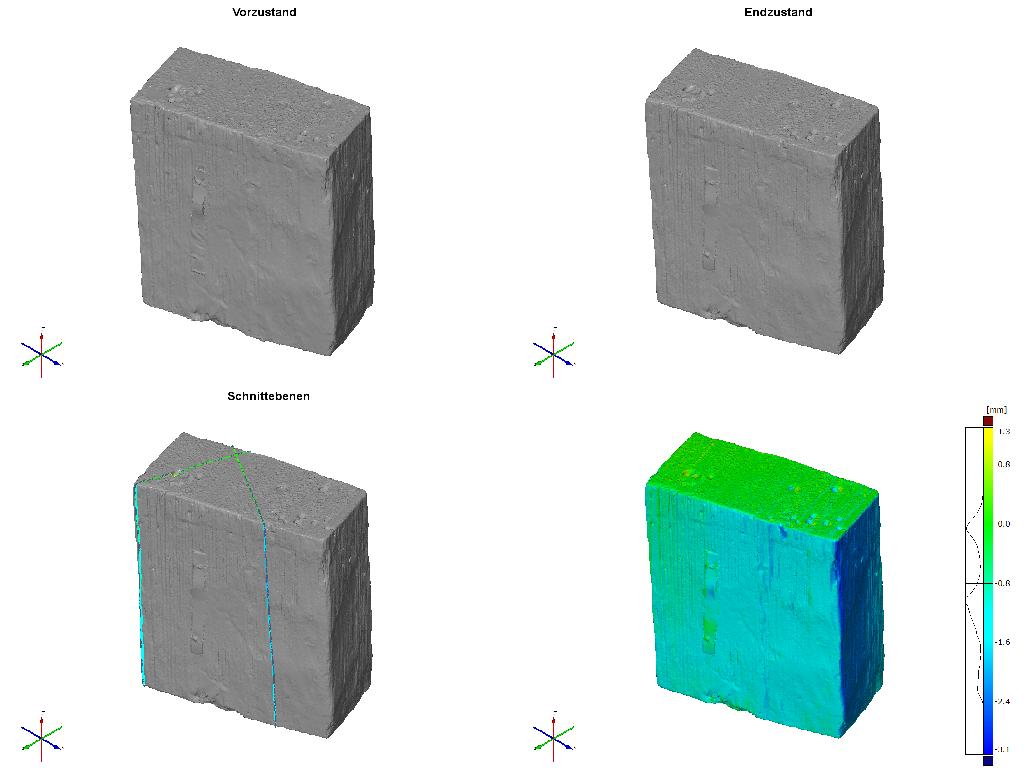

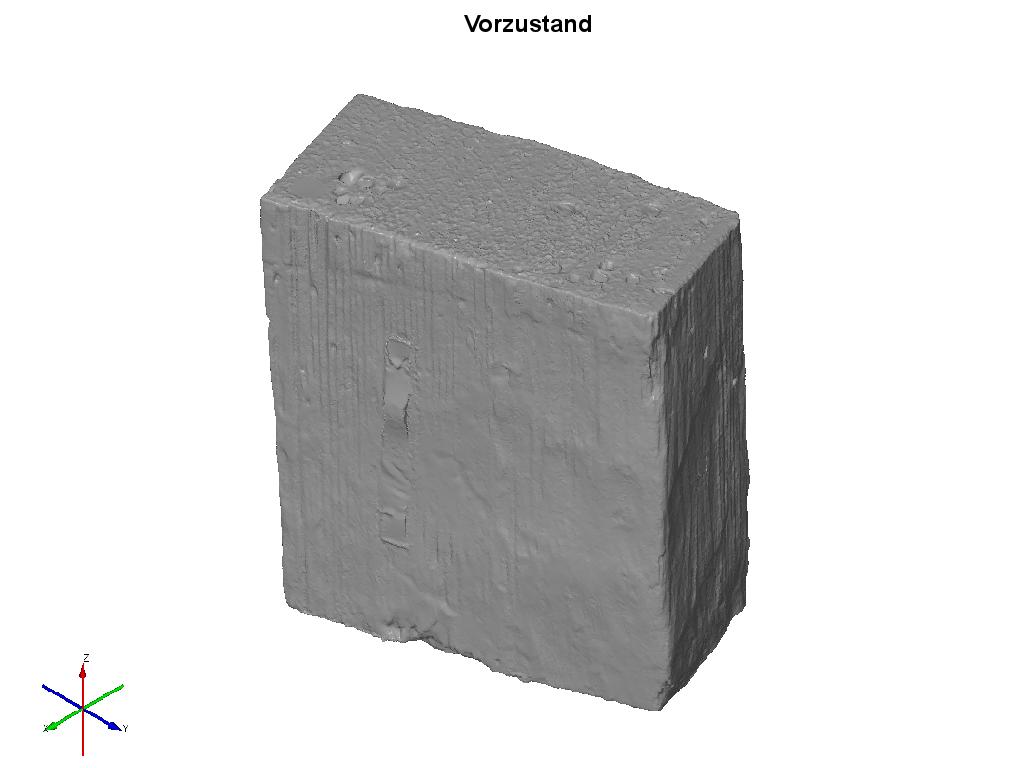

Volumen (Vorzustand) | 1354.4 cm3 | Volumen (Endzustand) | 1269.7 cm3 | Volumenschwund | 6.3 % |

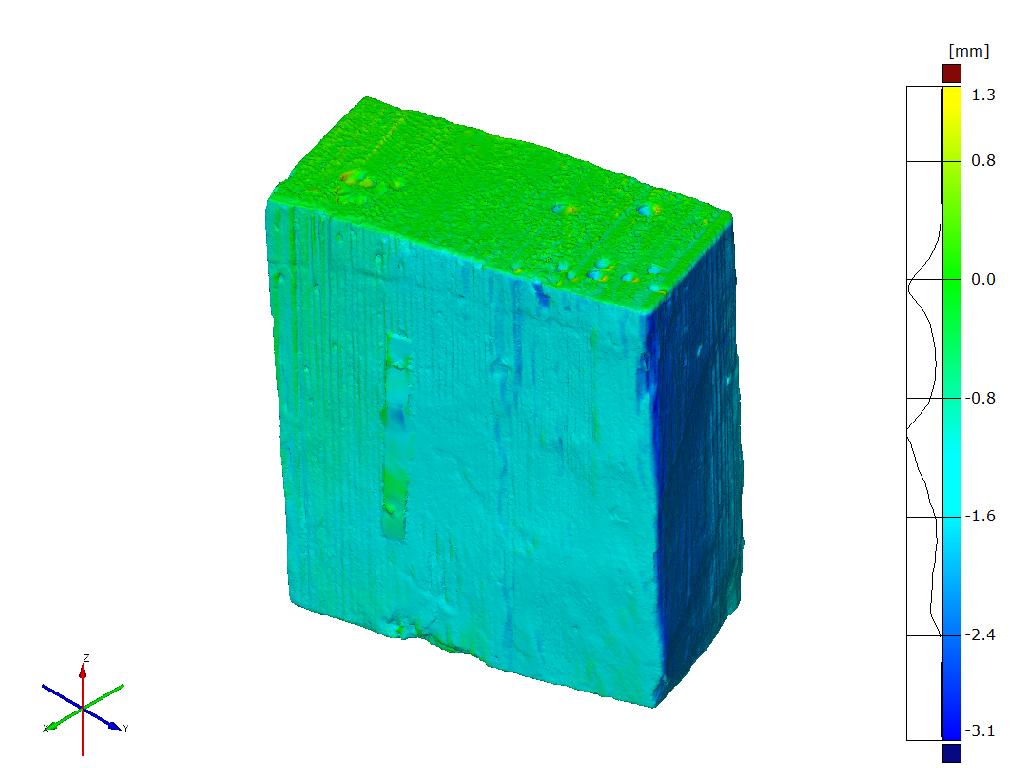

Oberfläche (Vorzustand) | 795.5 cm2 | Oberfläche (Endzustand) | 768.8 cm2 | Oberflächenveränderung | -3.4 % |

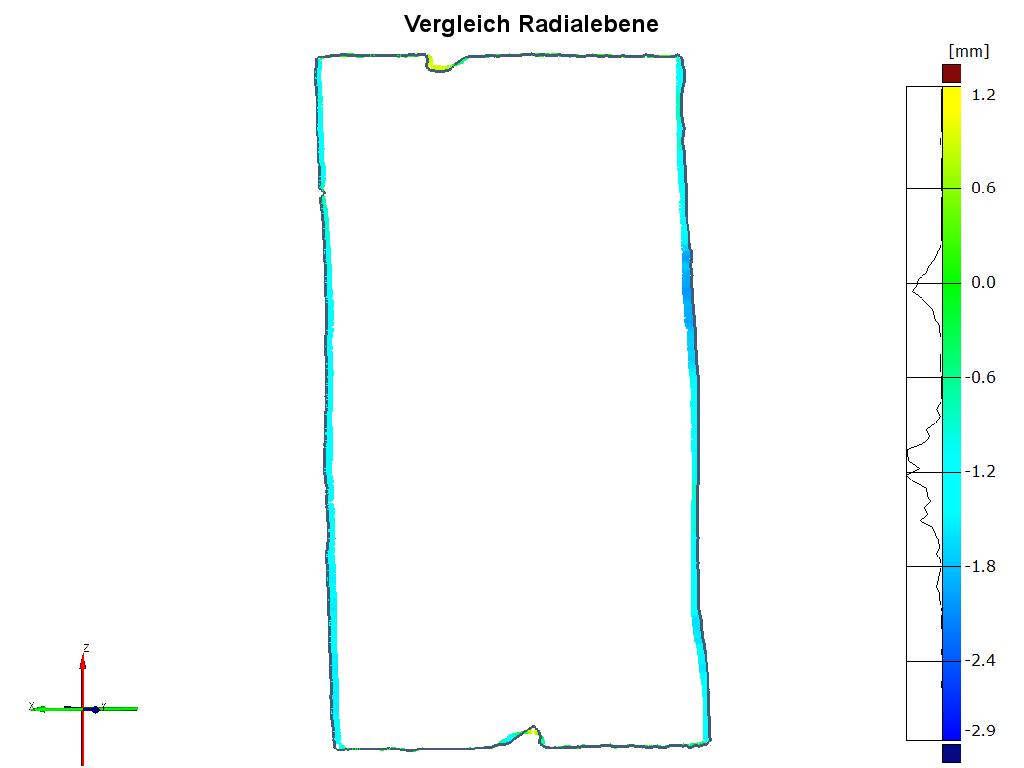

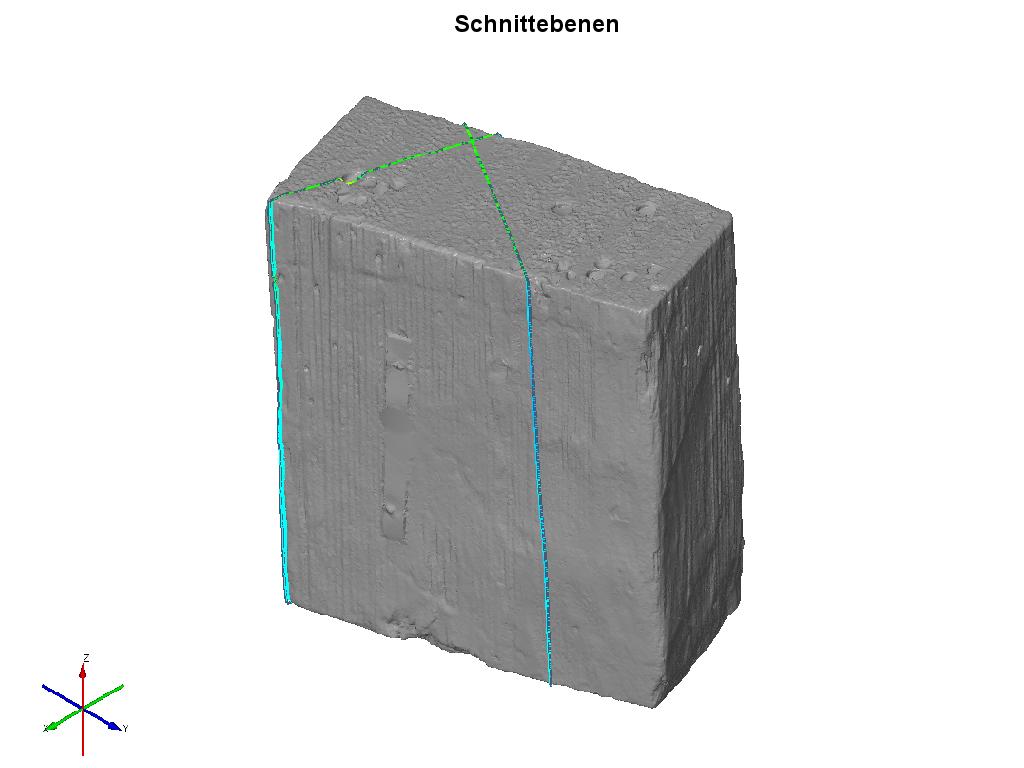

Radiale Schnittfläche (Vorzustand) | 7482.9 mm2 | Radiale Schnittfläche (Endzustand) | 7248.2 mm2 | radialer Schwund | 3.1 % |

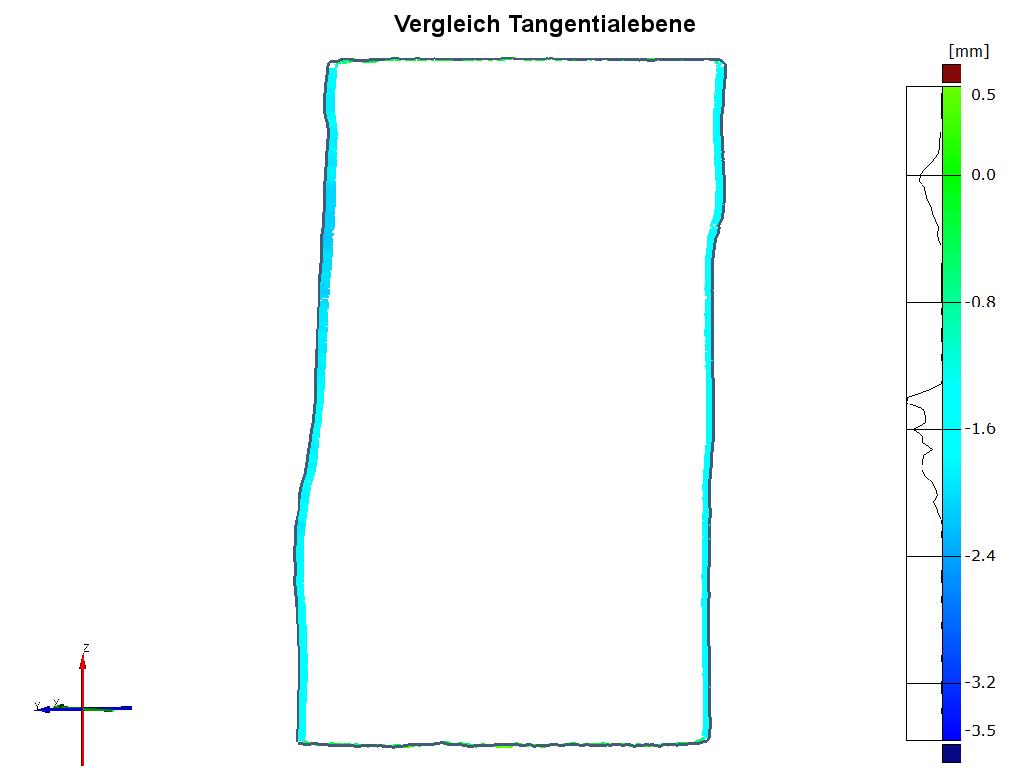

Tangentiale Schnittfläche (Vorzustand) | 8220.8 mm2 | Tangentiale Schnittfläche (Endzustand) | 7911.4 mm2 | tangentialer Schwund | 3.8 % |
Längsmessung (Vorzustand) | 152.8 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.1 % |
ASE-radial | 17.4 % | ASE-tangential | 48.5 % |
ASE-longitudinal | 178.6 % | ASE-Volumen | 35.5 % |
![]() ![]() ![]() ![]() ![]() ![]() ![]() |
Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% (Durchschnittlicher pH-Wert der Lösungen 3-4) |
Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C - Beobachtung : Dunkelfärbung der PEG-Lsg., Ölschicht | |
Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff, Zwischenlagerung in Gefriertruhe (-25 bis -35°C) für 8 Monate bis zur Gefriertrocknung (Kapazitäten belegt). Anschließende Gefriertrocknung in gekühlter Kammer (Gewicht nach Gefriertrocknung : 776g) | |
Nachbehandlung | Entfernung von PEG-Überschuss und Algenresten mit Pinsel u. Alkohol |
Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 5 Wochen |
Gesamtdauer der Konservierung: | 34 Wochen |
» zurück
