Detailansicht Probekörper V08_033
| Behandlungsmethode: | Dreistufige PEG-Konservierung |
| Konservierungslabor: | ASS München |
|
|||||
| Nassgewicht | 1441.3 g | Gewicht unter Wasser | 75 g | ||||
| Gewicht nach Tränkung | 1520 g | Gewicht nach Trocknung | 809.4 g | ||||
| Umax | 541.0 % | Abbaugrad | 1 | ||||
| Restdichte | 0.16 g/cm3 | Volumen (Wasserverdrängung) | 1366.3 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.05 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.63 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 5.5 % | %-Anteil Tränkungsmittel am Endgewicht | 70.5 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 37.9 mm | 37.4 mm | 1.3 % |
| tangential | 44.7 mm | 43.2 mm | 3.4 % |
| longitudinal | 109.8 mm | 109.6 mm | 0.2 % |
| Volumenschwund: | 4.9 % | ||
| ASE-radial | 48.3 % | ASE-tangential | 40.7 % |
| ASE-longitudinal | 49.9 % | ASE-Volumen | 42.1 % |

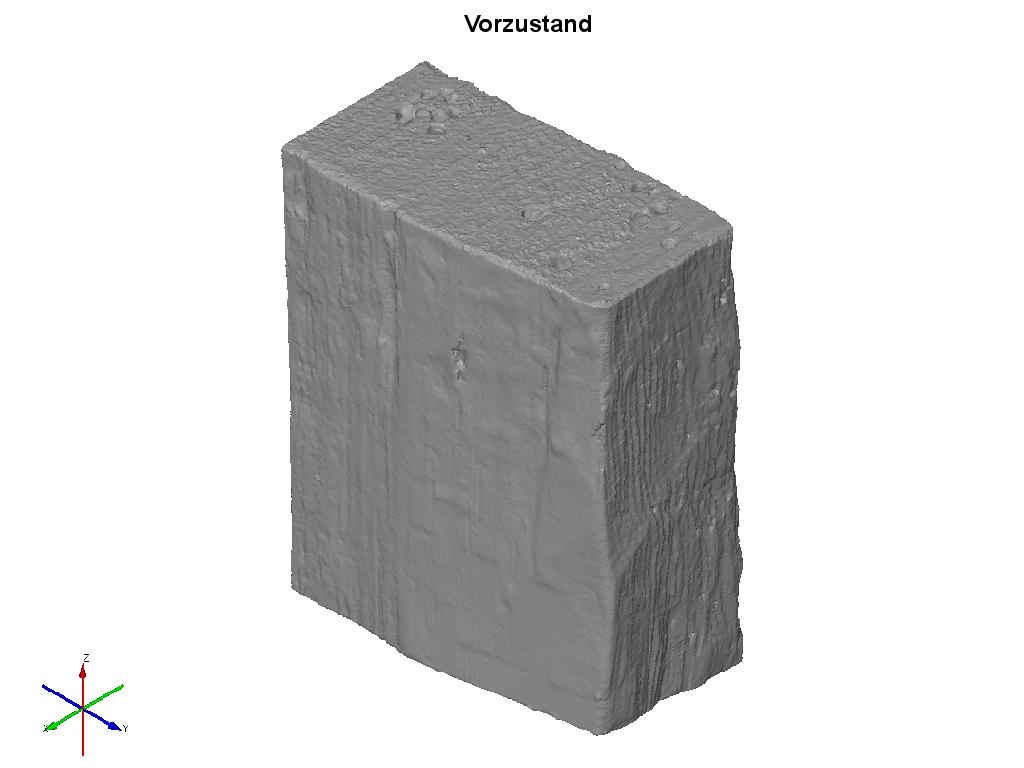

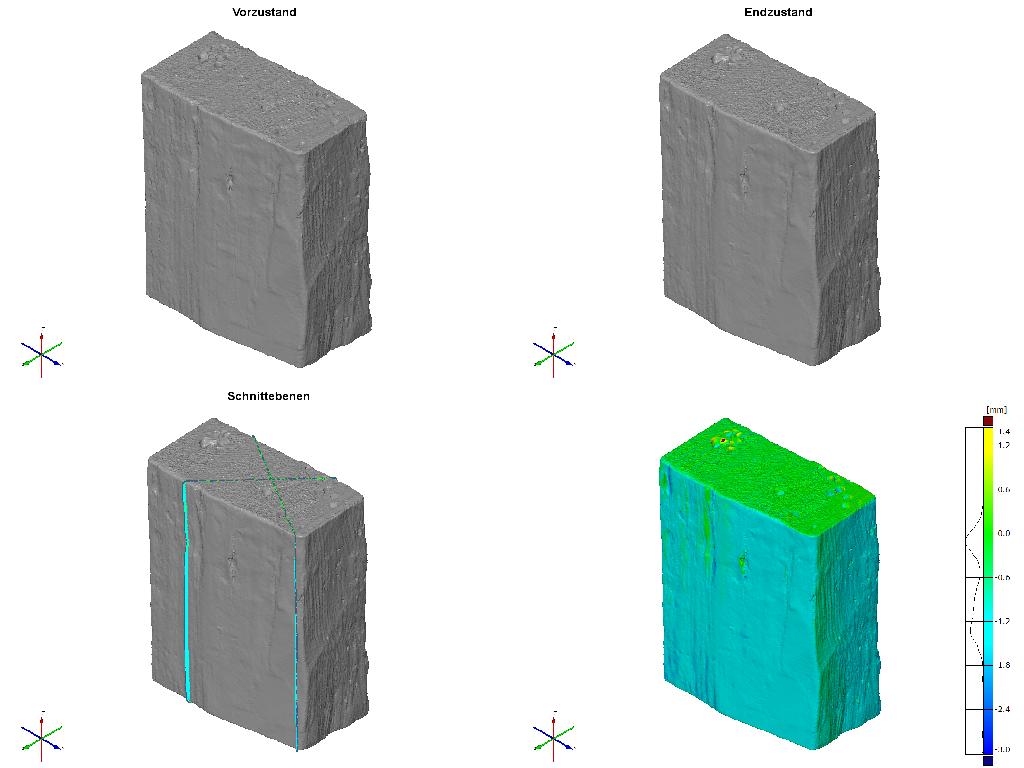

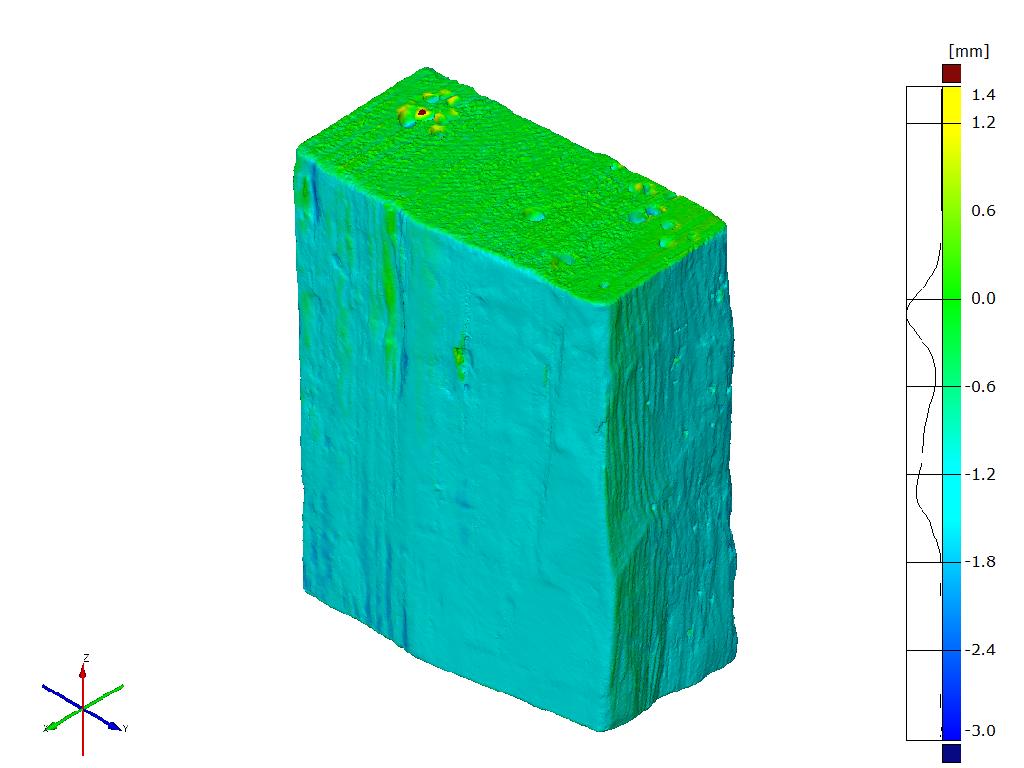

| Volumen (Vorzustand) | 1376.6 cm3 | Volumen (Endzustand) | 1284.7 cm3 | Volumenschwund | 6.7 % |
| Oberfläche (Vorzustand) | 815.3 cm2 | Oberfläche (Endzustand) | 784.5 cm2 | Oberflächenveränderung | -3.8 % |

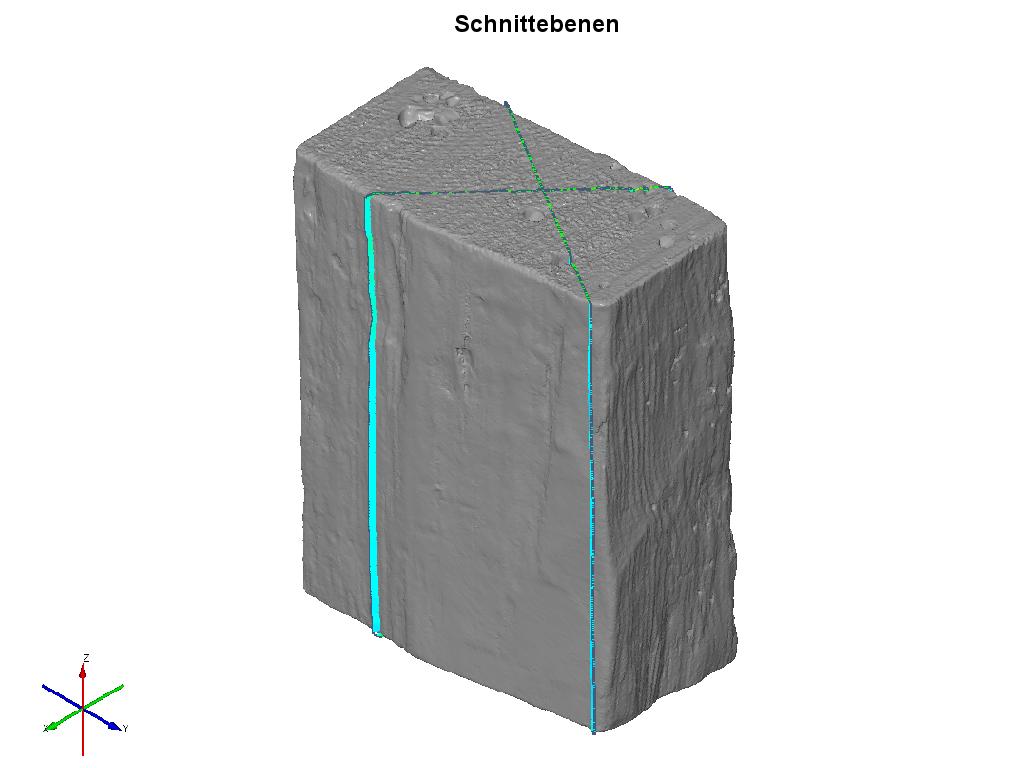

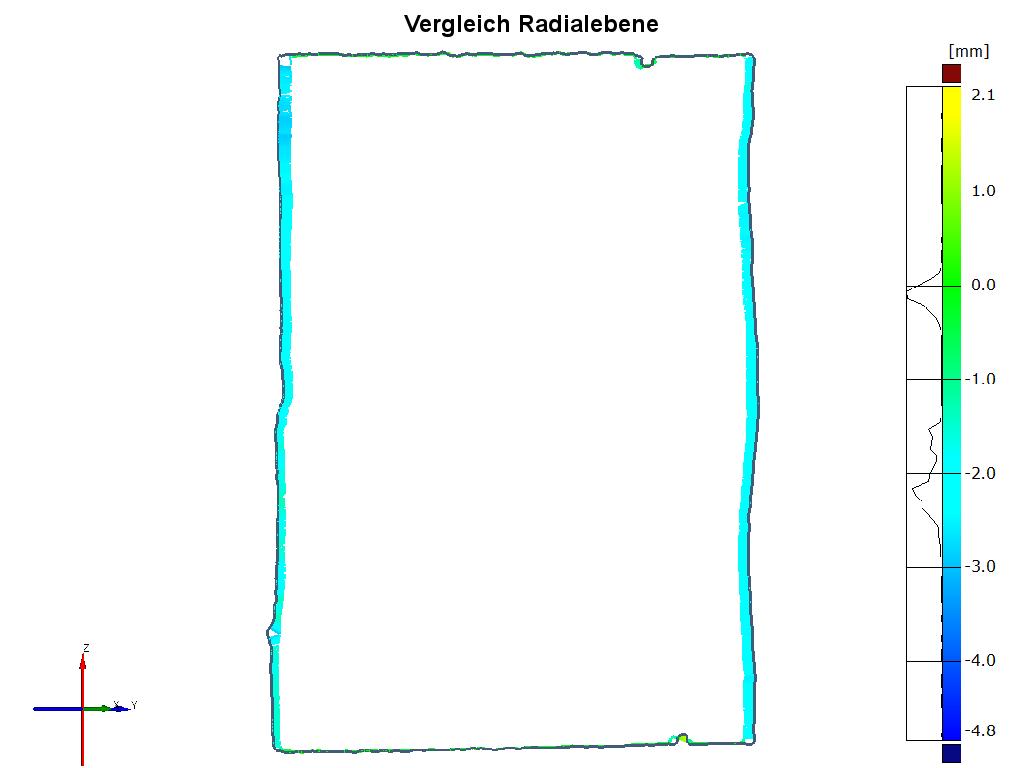

| Radiale Schnittfläche (Vorzustand) | 11113.4 mm2 | Radiale Schnittfläche (Endzustand) | 10701.1 mm2 | radialer Schwund | 3.7 % |

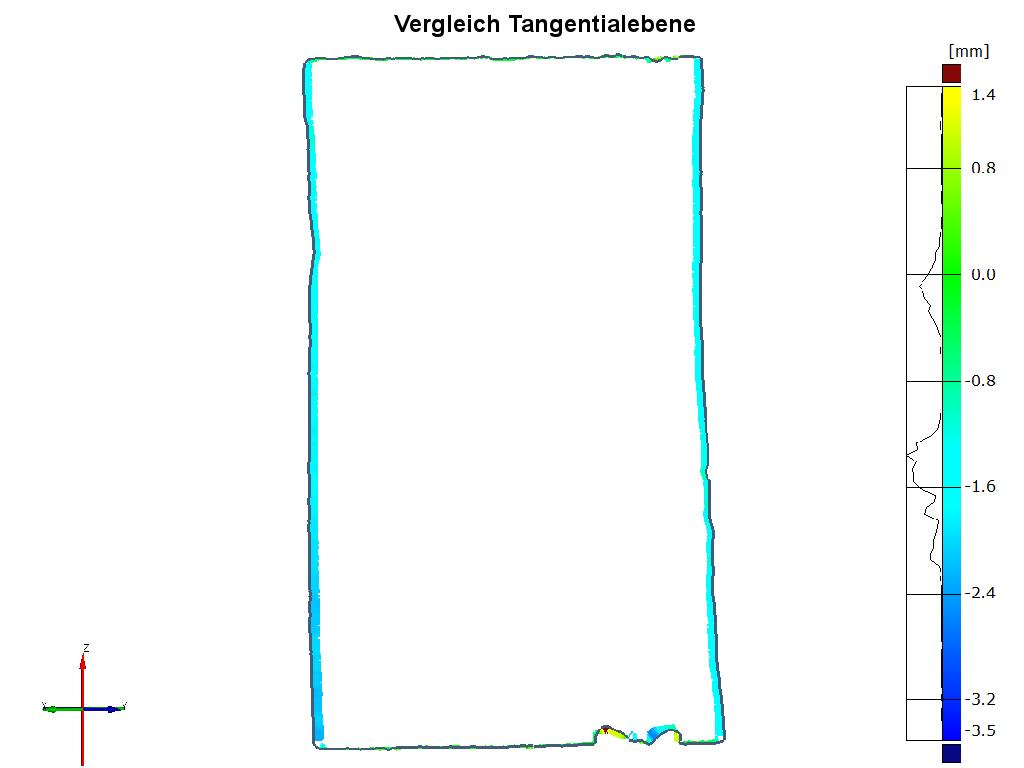

| Tangentiale Schnittfläche (Vorzustand) | 9368.8 mm2 | Tangentiale Schnittfläche (Endzustand) | 9063.3 mm2 | tangentialer Schwund | 3.3 % |
| Längsmessung (Vorzustand) | 165.9 mm | Durchschnittliche Längenveränderung | -0.1 mm | longitudinaler Schwund | -0.1 % |
| ASE-radial | 2.4 % | ASE-tangential | 55.3 % |
| ASE-longitudinal | 196.5 % | ASE-Volumen | 31.2 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung - 1-monatige Zwischenlagerung in deionisiertem Wasser bis zum Tränkungsbeginn | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | PEG 400 : 15%, PEG 1500 : 16-20,5%, PEG 4000 : 20-27,5% (Durchschnittlicher pH-Wert der Lösungen 3-4) |
| Tränkungsverlauf: | 1. Stufe : 10-wöchige Tränkung in 11% steigernd auf 15%ige PEG 400-Lösung bei Raumtemperatur, 2. Stufe : 9-wöchige Tränkung in 16% steigernd auf 20,5%ige PEG 1500-Lösung bei 40°C, 3.Stufe : 10-wöchige Tränkung in 20% steigernd auf 27,5%ige PEG 4000-Lösung bei 40°C - Beobachtung : Dunkelfärbung der PEG-Lsg., Ölschicht | |
| Trocknung | Abwaschen der Hölzer u. Einschlagen in Zellstoff, Zwischenlagerung in Gefriertruhe (-25 bis -35°C) für 8 Monate bis zur Gefriertrocknung (Kapazitäten belegt). Anschließende Gefriertrocknung in gekühlter Kammer (Gewicht nach Gefriertrocknung : 790,5g) | |
| Nachbehandlung | Entfernung von PEG-Überschuss und Algenresten mit Pinsel u. Alkohol | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 29 Wochen | Dauer Trocknung | 5 Wochen |
| Gesamtdauer der Konservierung: | 34 Wochen | ||||
» zurück
