Detailansicht Probekörper V10_001
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800 + PEG400) u. Gefriertrocknung |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 760.3 g | Gewicht unter Wasser | 94.2 g | ||||
| Gewicht nach Tränkung | 738.6 g | Gewicht nach Trocknung | 415.5 g | ||||
| Umax | 169.0 % | Abbaugrad | 3 | ||||
| Restdichte | 0.42 g/cm3 | Volumen (Wasserverdrängung) | 666.1 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.14 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.63 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | -2.9 % | %-Anteil Tränkungsmittel am Endgewicht | 27.9 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 49.7 mm | 52.6 mm | -5.8 % |
| tangential | 57.5 mm | 57.3 mm | 0.4 % |
| longitudinal | 81.3 mm | 81.2 mm | 0.1 % |
| Volumenschwund: | -5.3 % | ||
| ASE-radial | 196.9 % | ASE-tangential | 97.2 % |
| ASE-longitudinal | 96.9 % | ASE-Volumen | 123.2 % |

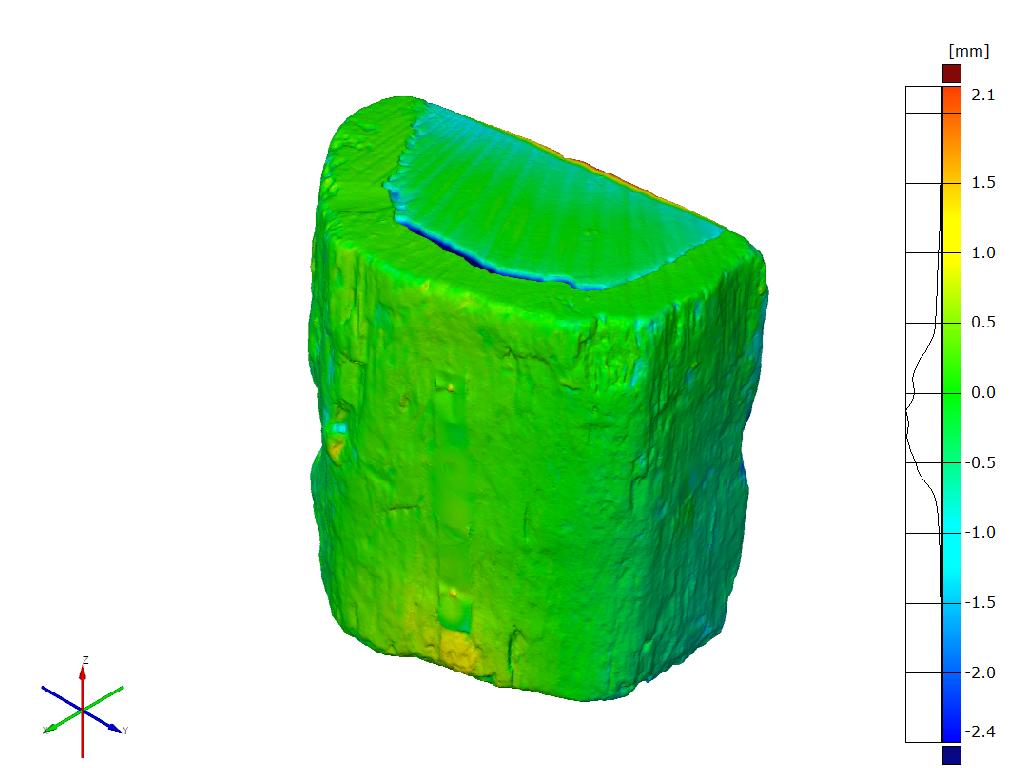

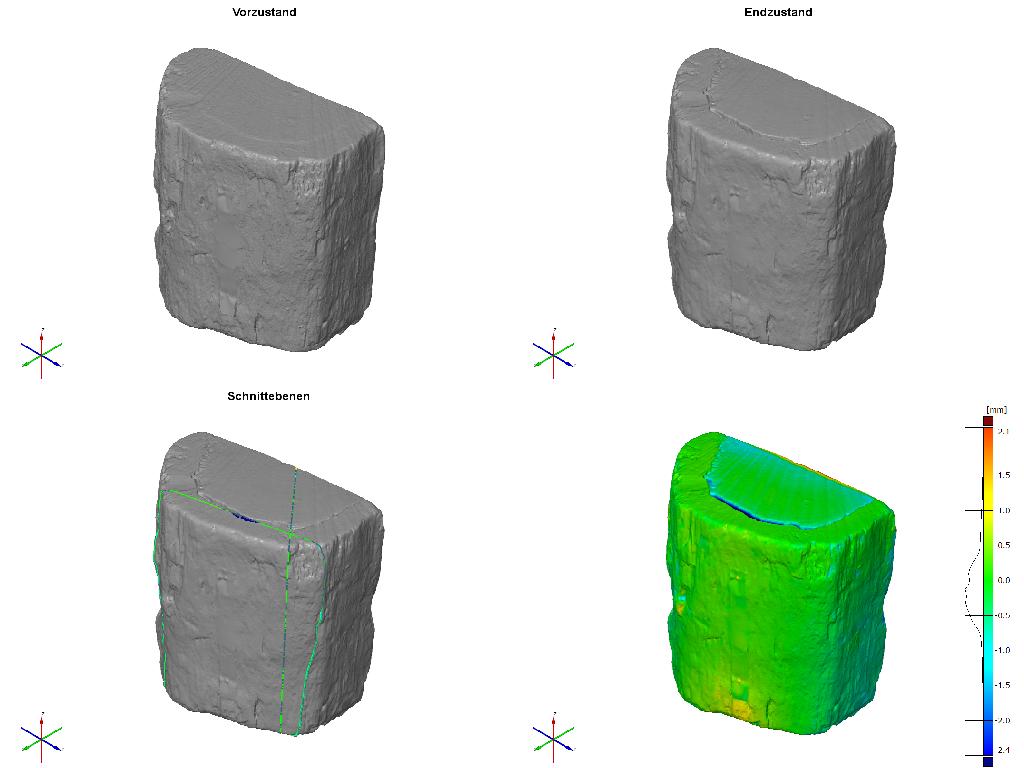

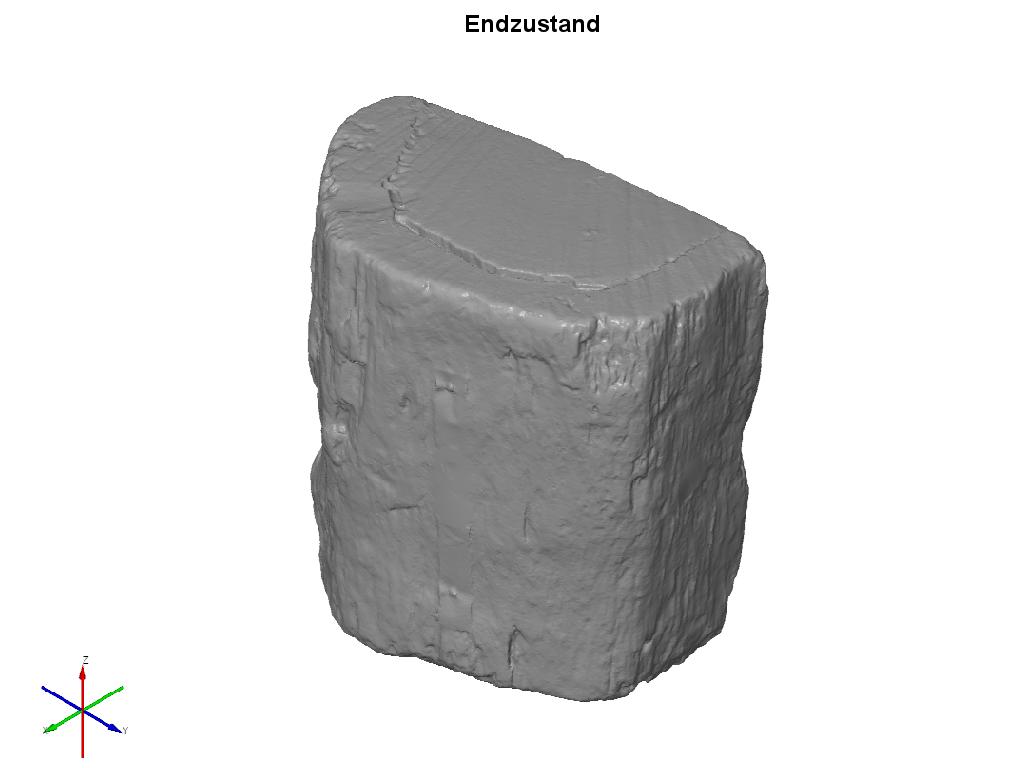

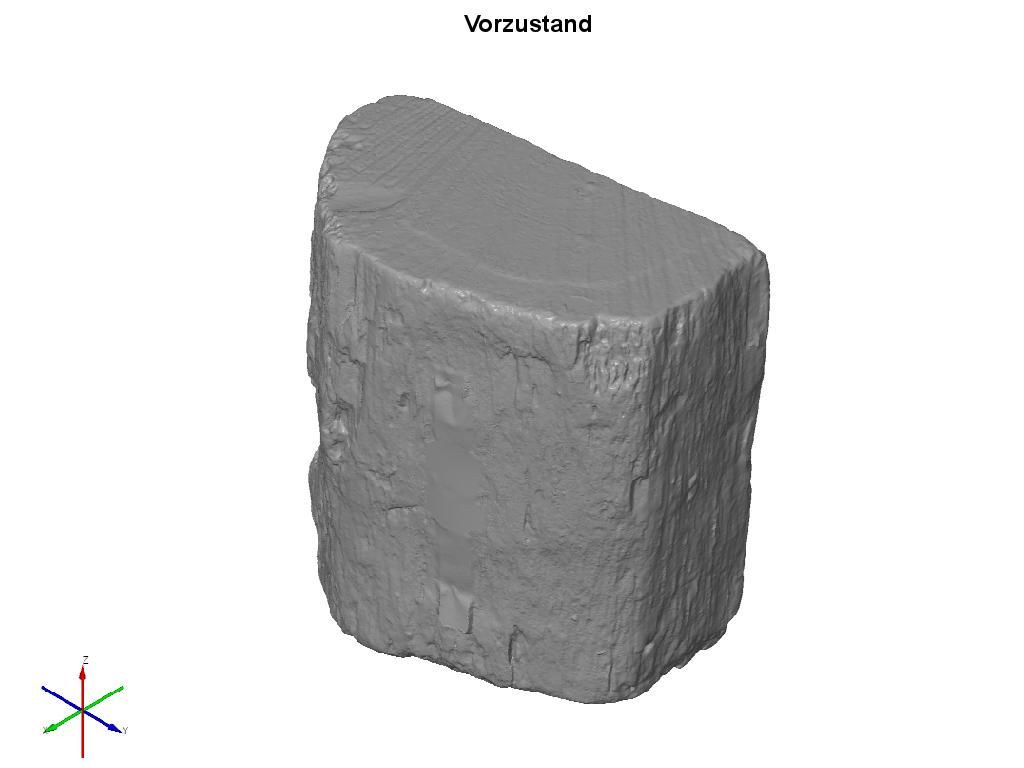

| Volumen (Vorzustand) | 665.3 cm3 | Volumen (Endzustand) | 660.5 cm3 | Volumenschwund | 0.7 % |
| Oberfläche (Vorzustand) | 473.2 cm2 | Oberfläche (Endzustand) | 476.2 cm2 | Oberflächenveränderung | 0.6 % |

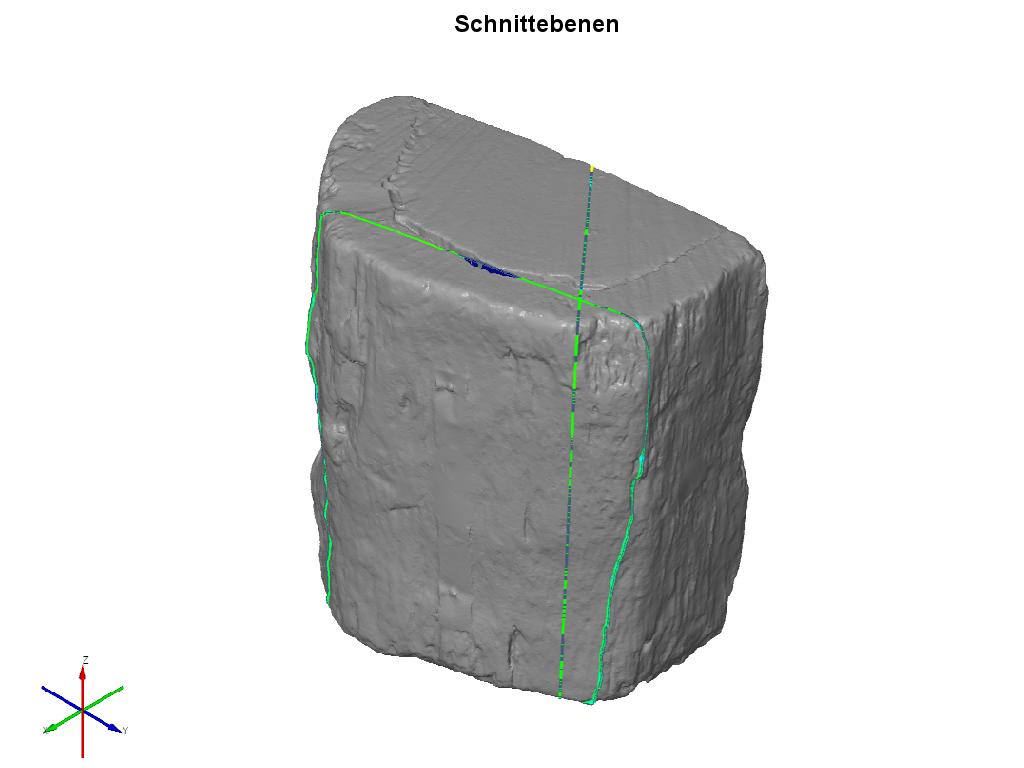

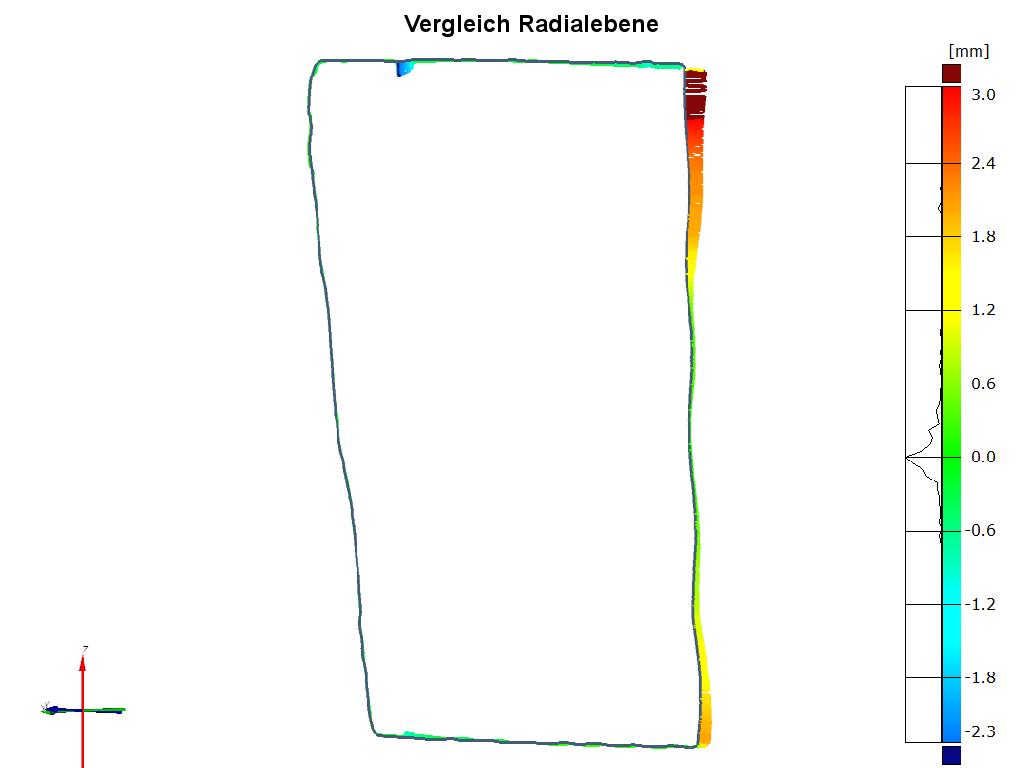

| Radiale Schnittfläche (Vorzustand) | 4412.4 mm2 | Radiale Schnittfläche (Endzustand) | 4463.5 mm2 | radialer Schwund | -1.2 % |

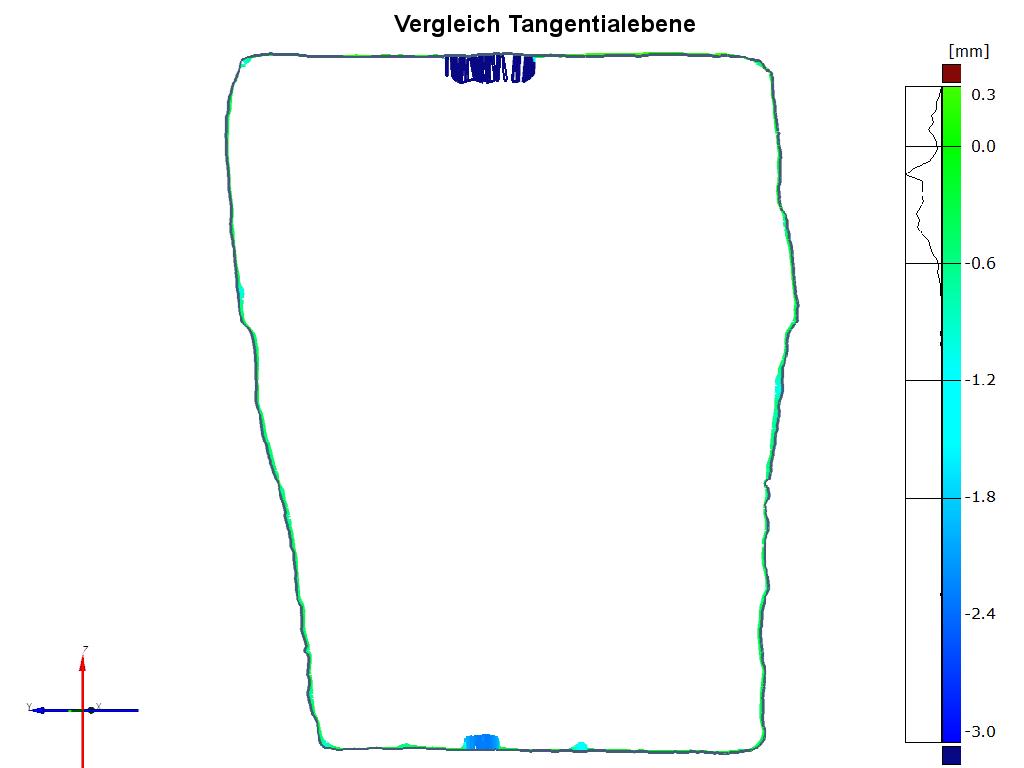

| Tangentiale Schnittfläche (Vorzustand) | 6284.9 mm2 | Tangentiale Schnittfläche (Endzustand) | 6224.9 mm2 | tangentialer Schwund | 1.0 % |
| Längsmessung (Vorzustand) | 118.9 mm | Durchschnittliche Längenveränderung | -0.0 mm | longitudinaler Schwund | -0.0 % |
| ASE-radial | 104.3 % | ASE-tangential | 96.9 % |
| ASE-longitudinal | 102.8 % | ASE-Volumen | 98.3 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung + 20% PEG400 (anstatt Triethylenglykol), Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 3,9 l Kauramin 800 (bei 90% Wirkstoffgehalt = 3,5 l Harz) + 3l PEG400 (20% der Gesamtmenge) + 7,5 l deionisiertes Wasser, weitere Zugaben prozentual zur Kauraminmenge : 180m l Harnstoff (5%), 14ml Triethanolamin (0,4%) - Dichte der Lsg.: nicht meßbar > 1,06 g/ml, pH-Wert : 8,13 |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur für 17 Wochen (pH bei 7,6, Dichte nicht meßbar, kein Trübungspunkt bei Tränkungsende), 7-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C. | |
| Trocknung | Gefriertrocknung in gekühlter Kammer, Druck 0,37mbar (entspricht einer Temp. Von -30°C), Kühlung des Rezipienten auf -25°C, anschließend langsame Angleichung an atmoshärischen Druck über 7 Tage | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 8 Wochen |
| Gesamtdauer der Konservierung: | 25 Wochen | ||||
» zurück
