Detailansicht Probekörper V10_006
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 1008.8 g | Gewicht unter Wasser | 112.8 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 541.6 g | ||||
| Umax | 198.0 % | Abbaugrad | 2 | ||||
| Restdichte | 0.38 g/cm3 | Volumen (Wasserverdrängung) | 896.0 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.13 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.67 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 33.8 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 51.3 mm | 53.3 mm | -3.9 % |
| tangential | 52.2 mm | 51.8 mm | 0.8 % |
| longitudinal | 86.3 mm | 86.1 mm | 0.2 % |
| Volumenschwund: | -2.8 % | ||
| ASE-radial | 165.3 % | ASE-tangential | 94.5 % |
| ASE-longitudinal | 93.1 % | ASE-Volumen | 112.5 % |

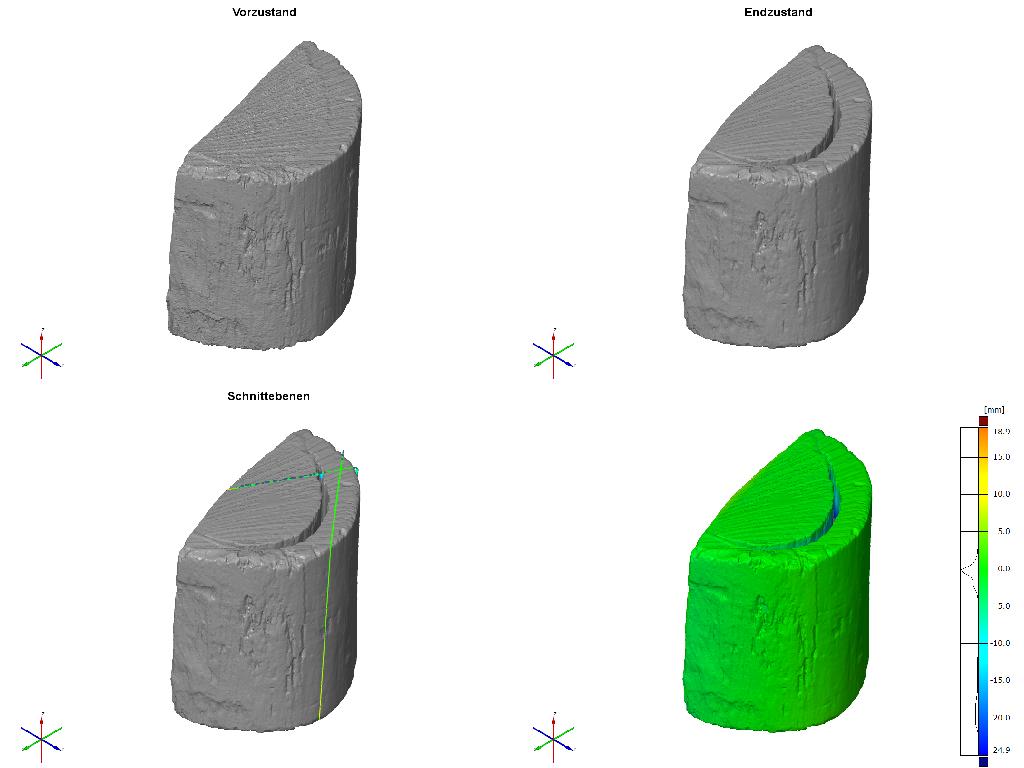

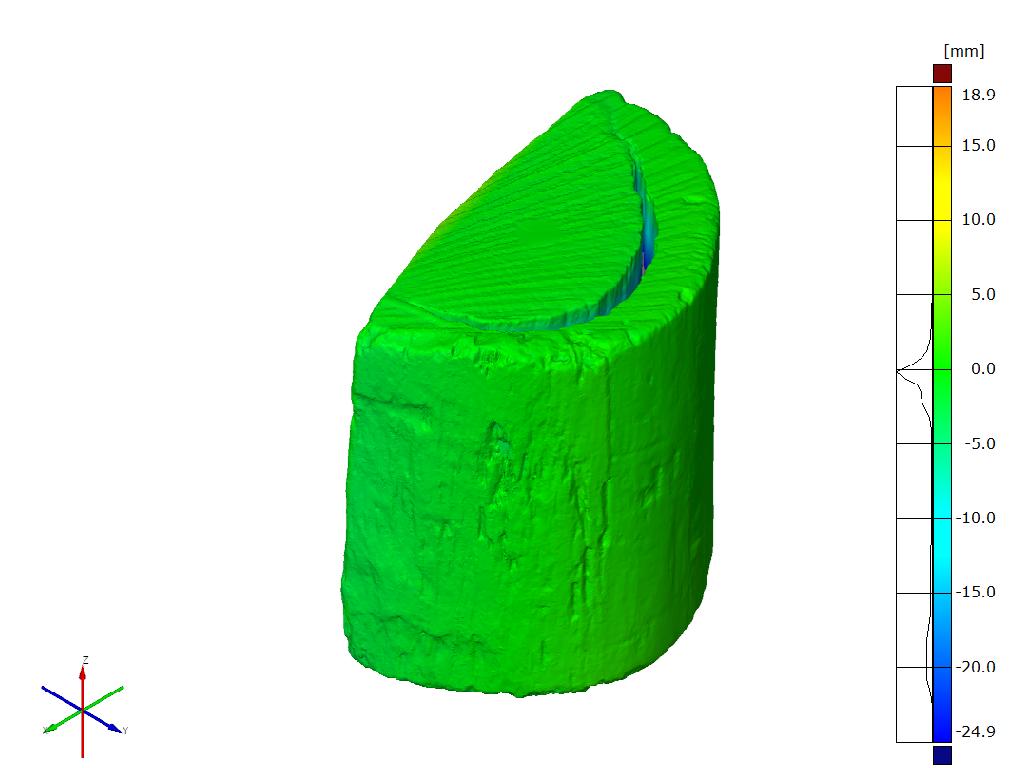

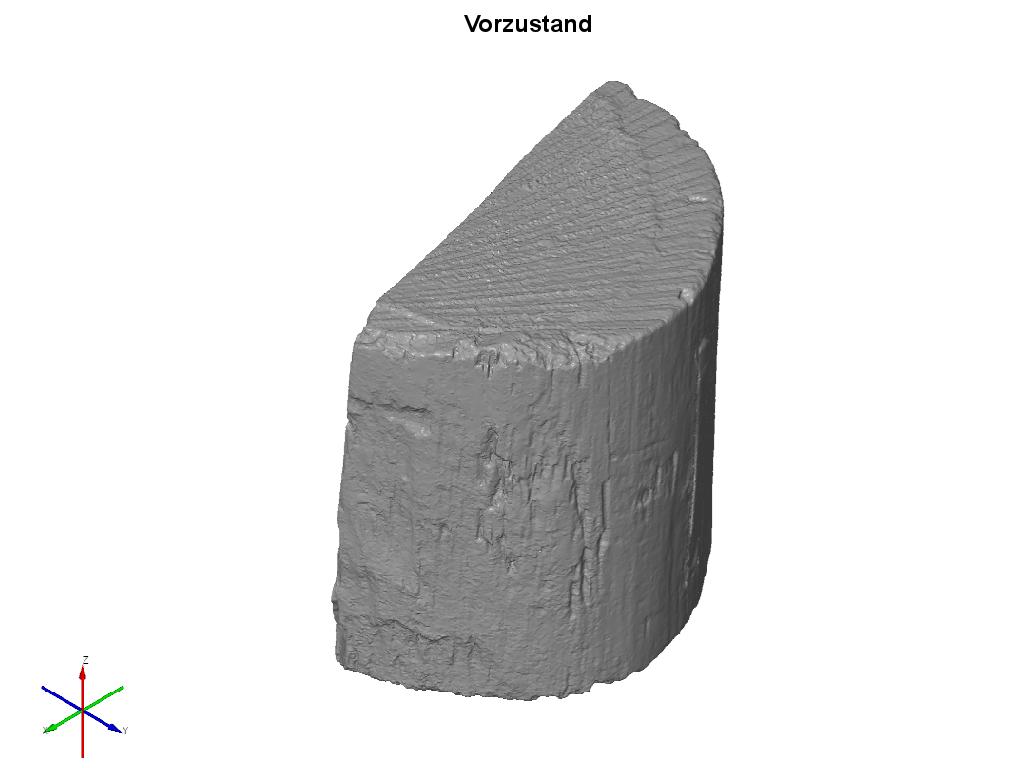

| Volumen (Vorzustand) | 895.3 cm3 | Volumen (Endzustand) | 813.7 cm3 | Volumenschwund | 9.1 % |
| Oberfläche (Vorzustand) | 579.6 cm2 | Oberfläche (Endzustand) | 840.5 cm2 | Oberflächenveränderung | 45.0 % |

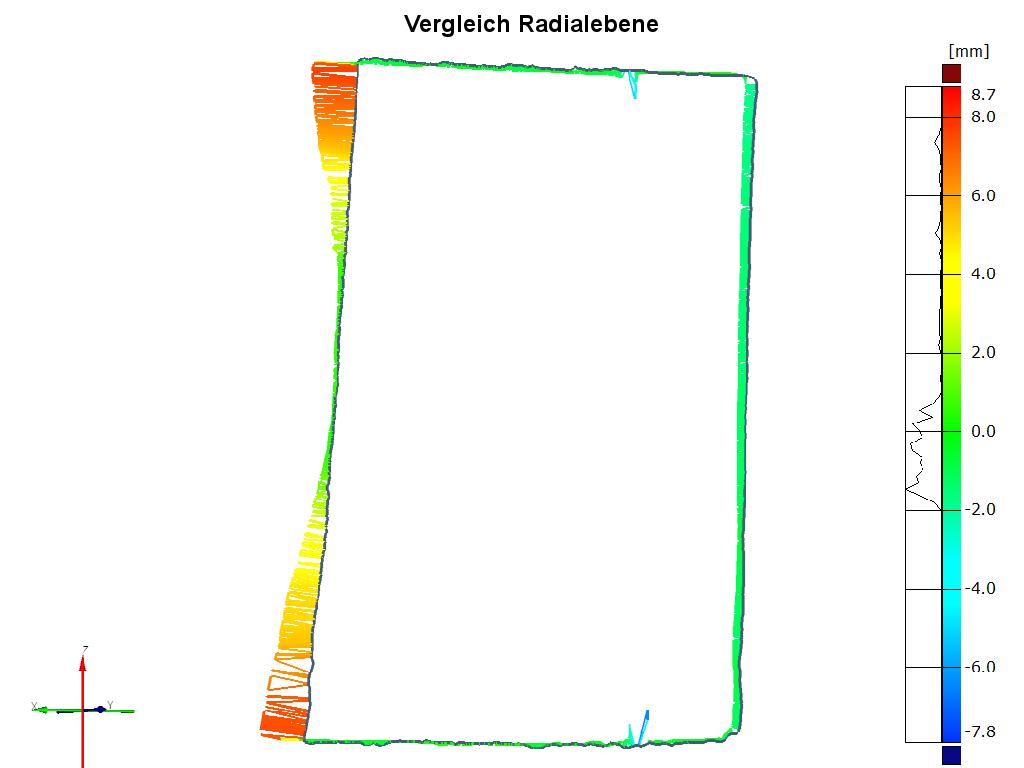

| Radiale Schnittfläche (Vorzustand) | 4989.6 mm2 | Radiale Schnittfläche (Endzustand) | 4846.0 mm2 | radialer Schwund | 2.9 % |

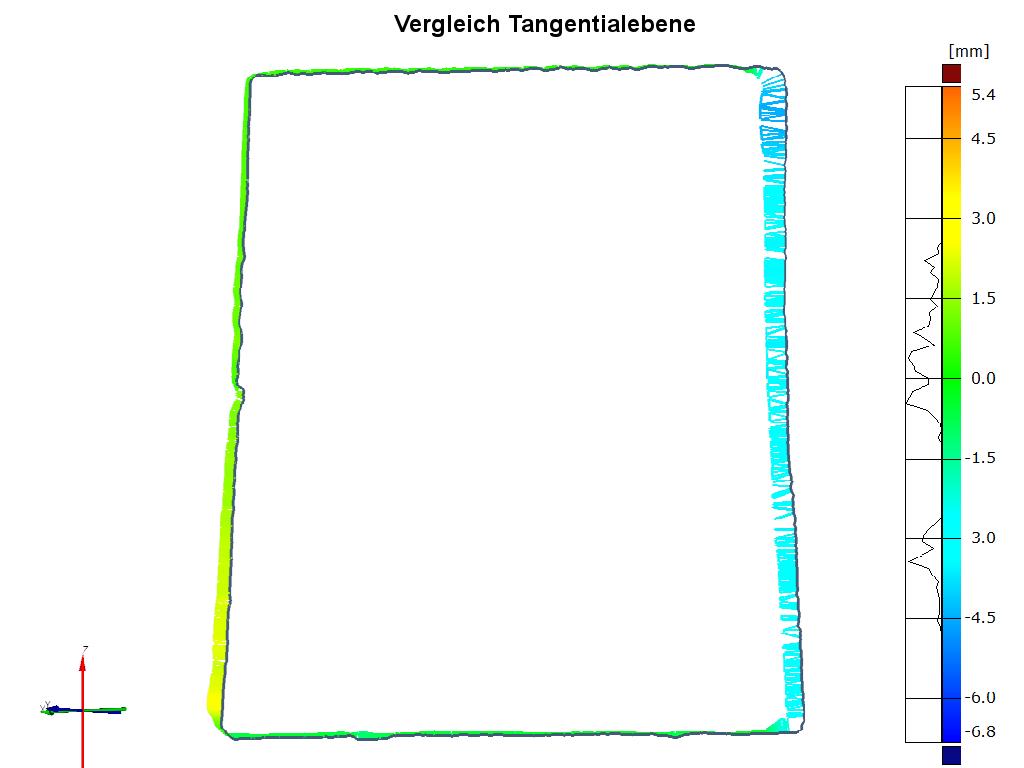

| Tangentiale Schnittfläche (Vorzustand) | 6692.5 mm2 | Tangentiale Schnittfläche (Endzustand) | 6554.4 mm2 | tangentialer Schwund | 2.1 % |
| Längsmessung (Vorzustand) | 116.1 mm | Durchschnittliche Längenveränderung | -0.2 mm | longitudinaler Schwund | -0.3 % |
| ASE-radial | 89.4 % | ASE-tangential | 93.2 % |
| ASE-longitudinal | 148.8 % | ASE-Volumen | 78.5 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 80 l Kauramin 800 (bei 90% Wirkstoffgehalt = 72 l Harz) + 210 l deionisiertes Wasser, alle weiteren Zugaben prozentual zur Harzmenge : 3,6 l Harnstoff (5%), 7,2 l Triethylenglykol (10%) - Dichte der Lsg.: 1,058 g/ml, pH-Wert : 9,22 (Lösung für V10 - 25l) |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur, Frühzeitige Polymersiation des ersten Lösungsansatzes nach 8 Wochen (pH bei 7,1 u. 1,05g/ml Dichte) - Austausch durch frischen Lösungsansatz nach gleichen Rezept, weitere Badtränkung für 13 Wochen bis zum Erreichen des Trübungspunktes (pH bei 7,2 u. 1,054 g/ml Dichte). 2-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C. | |
| Trocknung | Langsame, kontrollierte Trocknung in PE-Druckverschlußbeutel, täglich Öffnen der Beutel (Mo-Fr) für 2-3 Stunden bis zur Gewichtskonstanz (Durschnittliches Raumklima von 23°C u. 20-40%rF) | |
| Nachbehandlung | 1. Tauchbad in Leinölfirnis (Auro Imprägniergrund Nr.121) nach 3 Wochen Trockenzeit (Ölaufnahme 23g), 2. Tauchbad nach 46 Wochen Trockenzeit (Ölaufnahme 18g) | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 21 Wochen | Dauer Trocknung | 82 Wochen |
| Gesamtdauer der Konservierung: | 103 Wochen | ||||
» zurück
