Detailansicht Probekörper V10_009
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 1190.6 g | Gewicht unter Wasser | 142.3 g | ||||
| Gewicht nach Tränkung | kein Wert | Gewicht nach Trocknung | 633.9 g | ||||
| Umax | 179.0 % | Abbaugrad | 3 | ||||
| Restdichte | 0.41 g/cm3 | Volumen (Wasserverdrängung) | 1048.3 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.14 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.64 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | kein Wert | %-Anteil Tränkungsmittel am Endgewicht | 28.6 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 49.3 mm | 52.6 mm | -6.8 % |
| tangential | 54.9 mm | 52.8 mm | 3.9 % |
| longitudinal | 81.7 mm | 81.5 mm | 0.3 % |
| Volumenschwund: | -2.4 % | ||
| ASE-radial | 213.4 % | ASE-tangential | 74.4 % |
| ASE-longitudinal | 90.4 % | ASE-Volumen | 110.4 % |

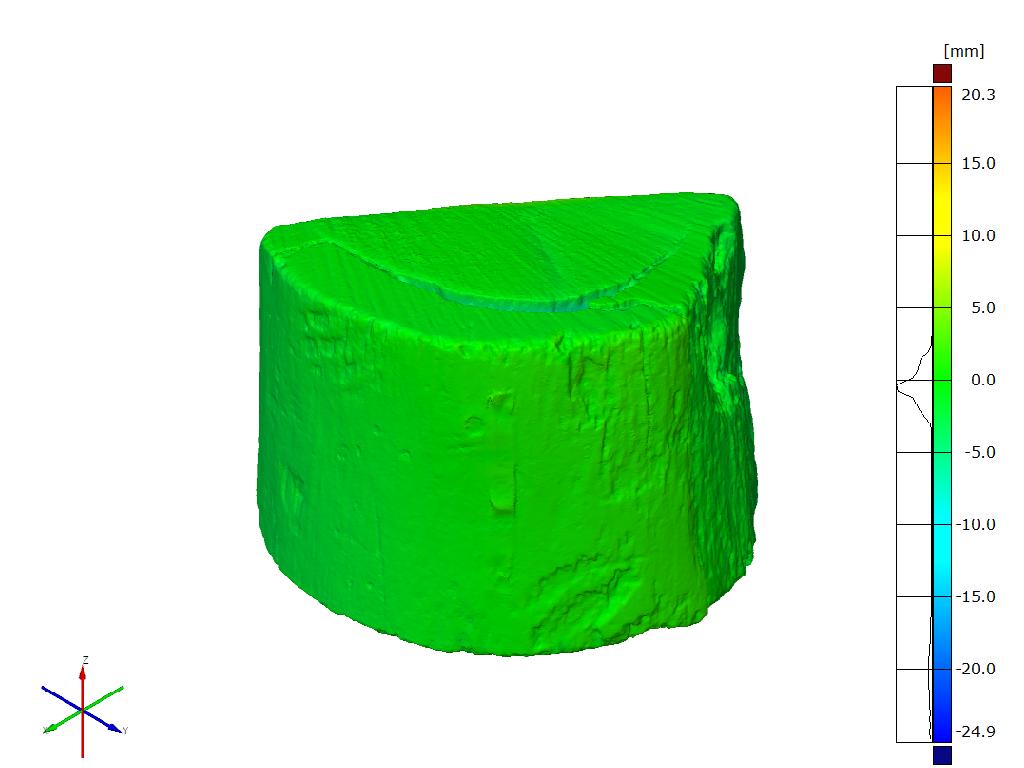

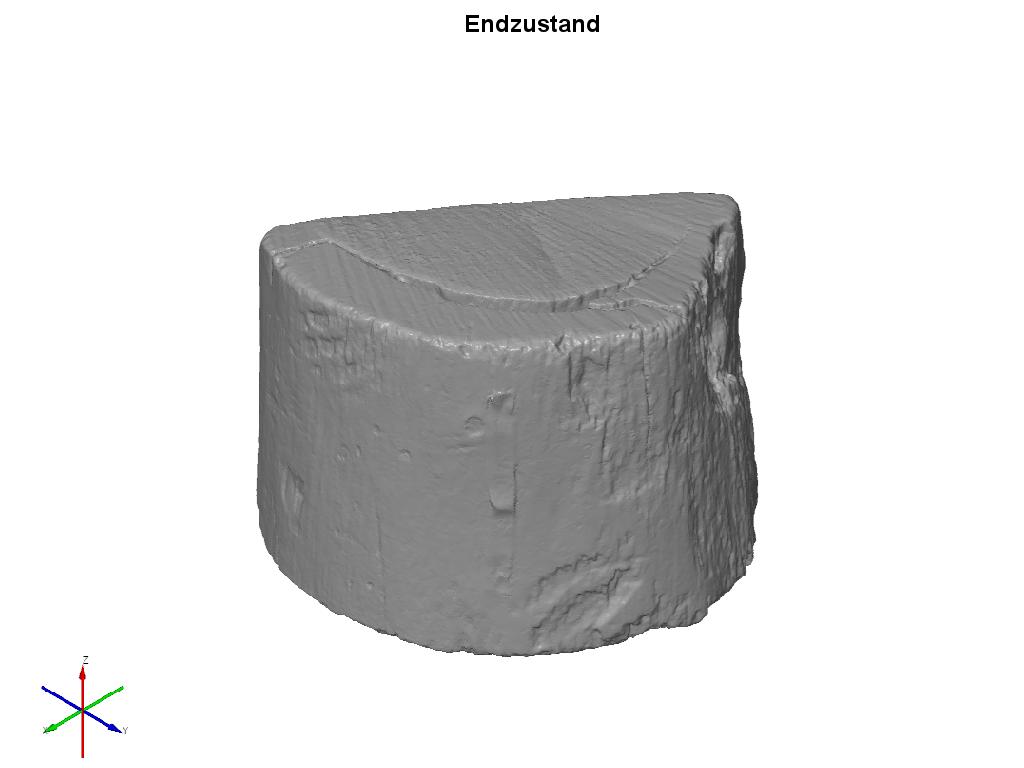

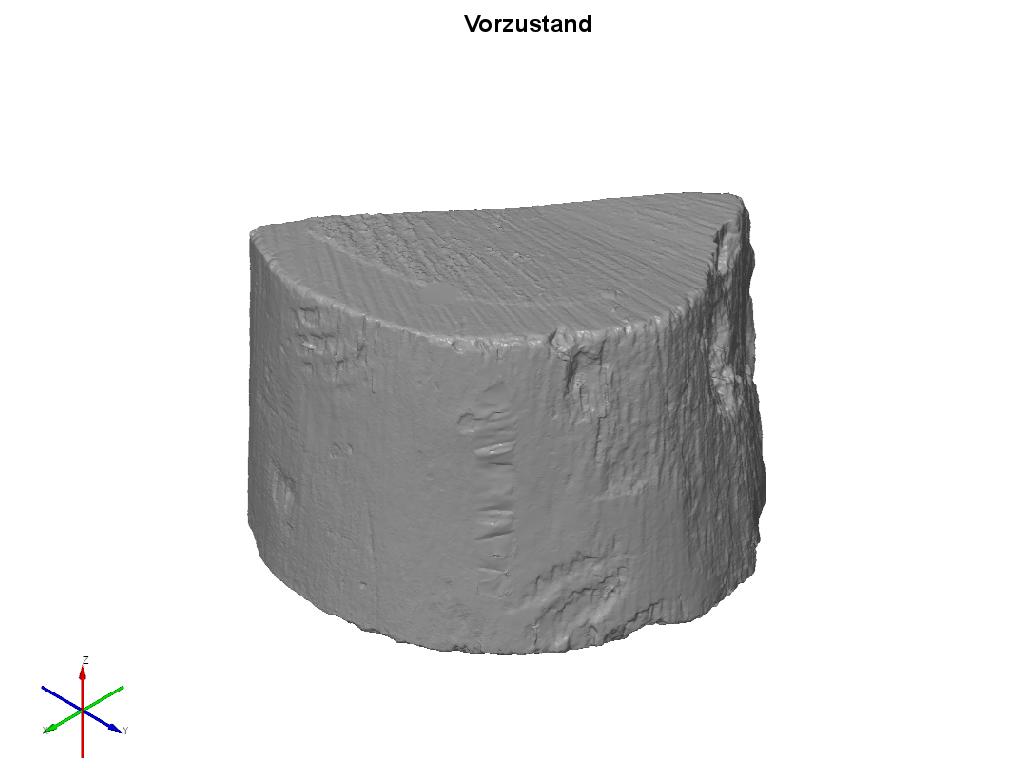

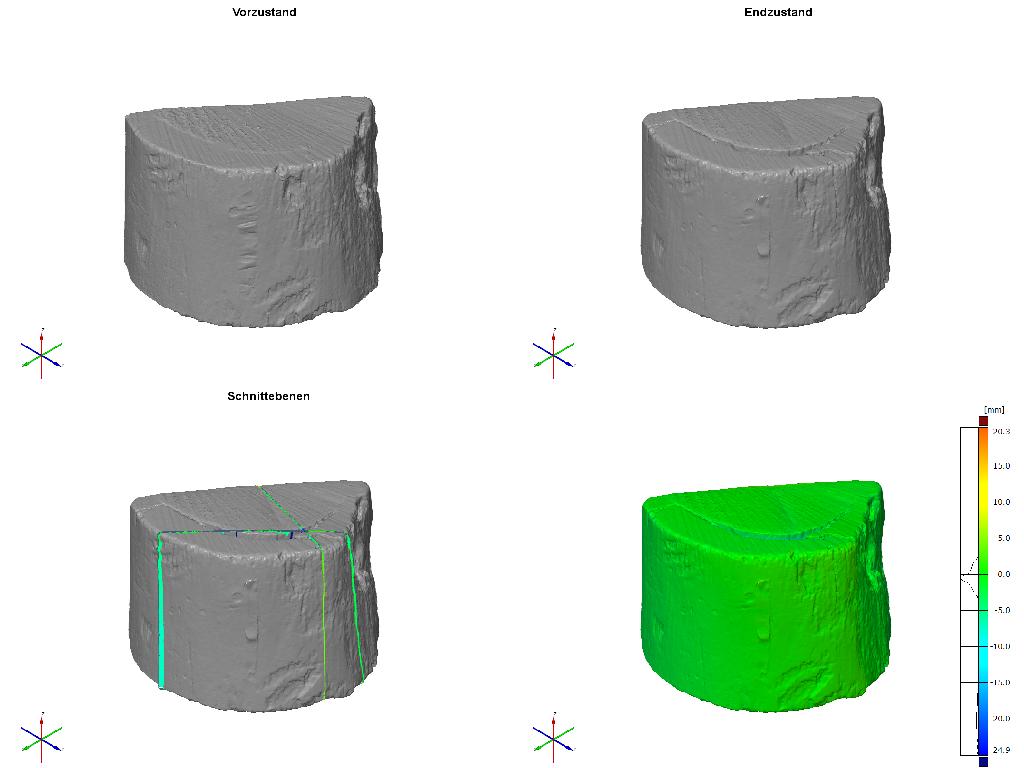

| Volumen (Vorzustand) | 1046.0 cm3 | Volumen (Endzustand) | 982.9 cm3 | Volumenschwund | 6.0 % |
| Oberfläche (Vorzustand) | 642.8 cm2 | Oberfläche (Endzustand) | 830.4 cm2 | Oberflächenveränderung | 29.2 % |

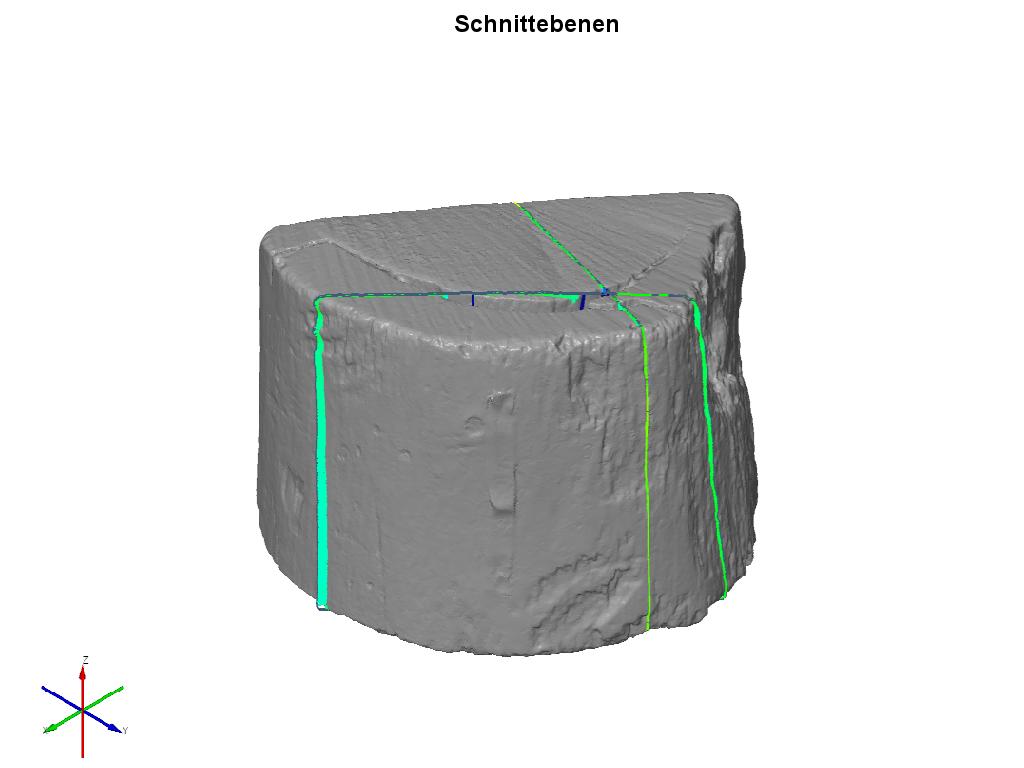

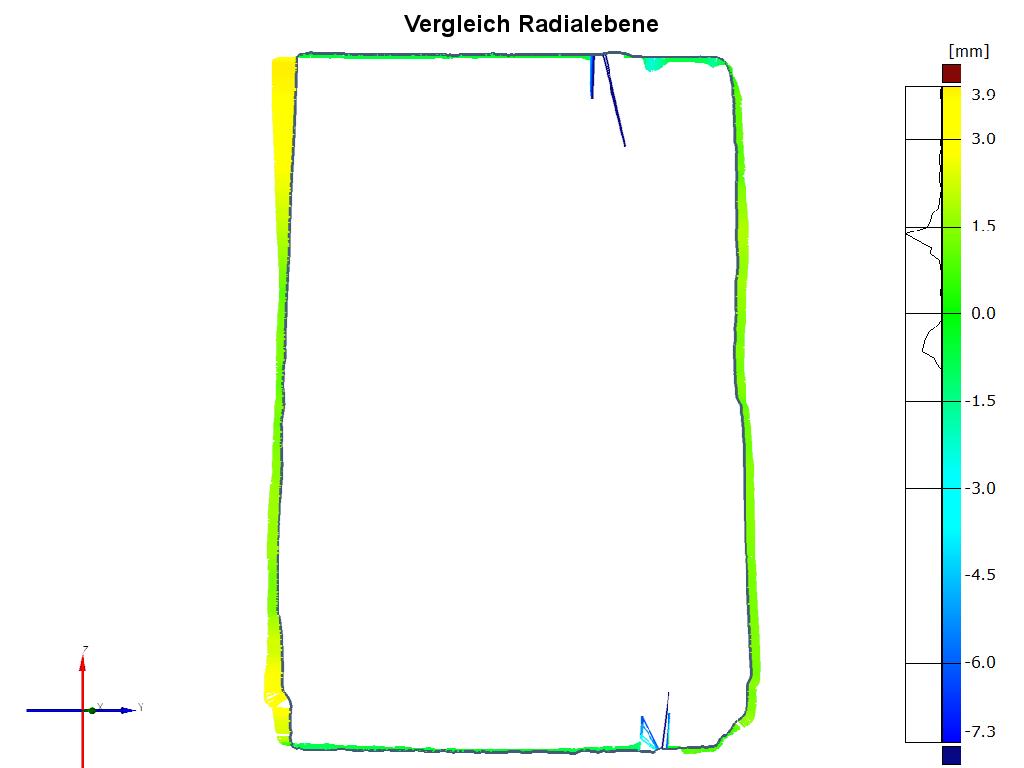

| Radiale Schnittfläche (Vorzustand) | 5467.2 mm2 | Radiale Schnittfläche (Endzustand) | 5464.8 mm2 | radialer Schwund | 0.0 % |

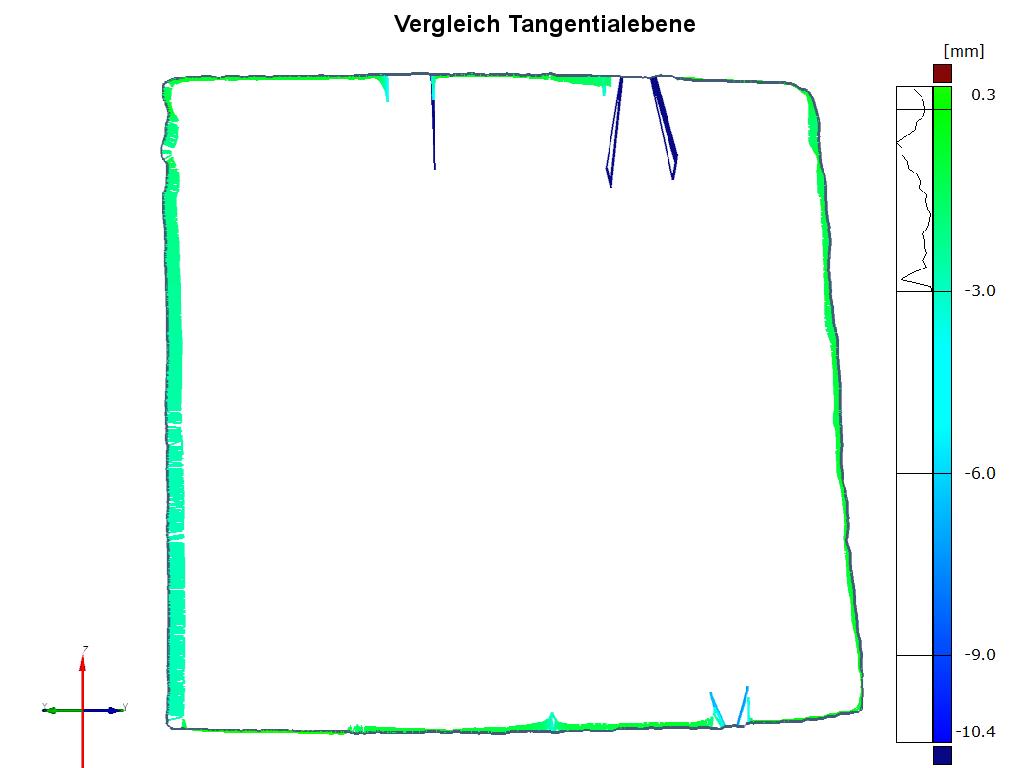

| Tangentiale Schnittfläche (Vorzustand) | 8626.2 mm2 | Tangentiale Schnittfläche (Endzustand) | 7548.4 mm2 | tangentialer Schwund | 12.5 % |
| Längsmessung (Vorzustand) | 117.3 mm | Durchschnittliche Längenveränderung | -0.6 mm | longitudinaler Schwund | -1.0 % |
| ASE-radial | 99.8 % | ASE-tangential | 58.8 % |
| ASE-longitudinal | 259.2 % | ASE-Volumen | 85.8 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 80 l Kauramin 800 (bei 90% Wirkstoffgehalt = 72 l Harz) + 210 l deionisiertes Wasser, alle weiteren Zugaben prozentual zur Harzmenge : 3,6 l Harnstoff (5%), 7,2 l Triethylenglykol (10%) - Dichte der Lsg.: 1,058 g/ml, pH-Wert : 9,22 (Lösung für V10 - 25l) |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur, Frühzeitige Polymersiation des ersten Lösungsansatzes nach 8 Wochen (pH bei 7,1 u. 1,05g/ml Dichte) - Austausch durch frischen Lösungsansatz nach gleichen Rezept, weitere Badtränkung für 13 Wochen bis zum Erreichen des Trübungspunktes (pH bei 7,2 u. 1,054 g/ml Dichte). 2-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C. | |
| Trocknung | Langsame, kontrollierte Trocknung in PE-Druckverschlußbeutel, täglich Öffnen der Beutel (Mo-Fr) für 2-3 Stunden bis zur Gewichtskonstanz (Durschnittliches Raumklima von 23°C u. 20-40%rF) | |
| Nachbehandlung | 1. Tauchbad in Leinölfirnis (Auro Imprägniergrund Nr.121) nach 3 Wochen Trockenzeit (Ölaufnahme 27g), 2. Tauchbad nach 46 Wochen Trockenzeit (Ölaufnahme 28g) | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 21 Wochen | Dauer Trocknung | 82 Wochen |
| Gesamtdauer der Konservierung: | 103 Wochen | ||||
» zurück
