Detailansicht Probekörper V10_027
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800 + PEG400) u. Gefriertrocknung |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 658.3 g | Gewicht unter Wasser | 93.4 g | ||||
| Gewicht nach Tränkung | 618.7 g | Gewicht nach Trocknung | 376.6 g | ||||
| Umax | 135.0 % | Abbaugrad | 3 | ||||
| Restdichte | 0.50 g/cm3 | Volumen (Wasserverdrängung) | 564.9 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.00 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.71 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | -6.0 % | %-Anteil Tränkungsmittel am Endgewicht | 21.1 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 40.0 mm | 39.7 mm | 0.7 % |
| tangential | 45.3 mm | 42.6 mm | 5.9 % |
| longitudinal | 104.1 mm | 103.9 mm | 0.2 % |
| Volumenschwund: | 6.7 % | ||
| ASE-radial | 87.5 % | ASE-tangential | 60.9 % |
| ASE-longitudinal | 95.2 % | ASE-Volumen | 70.3 % |

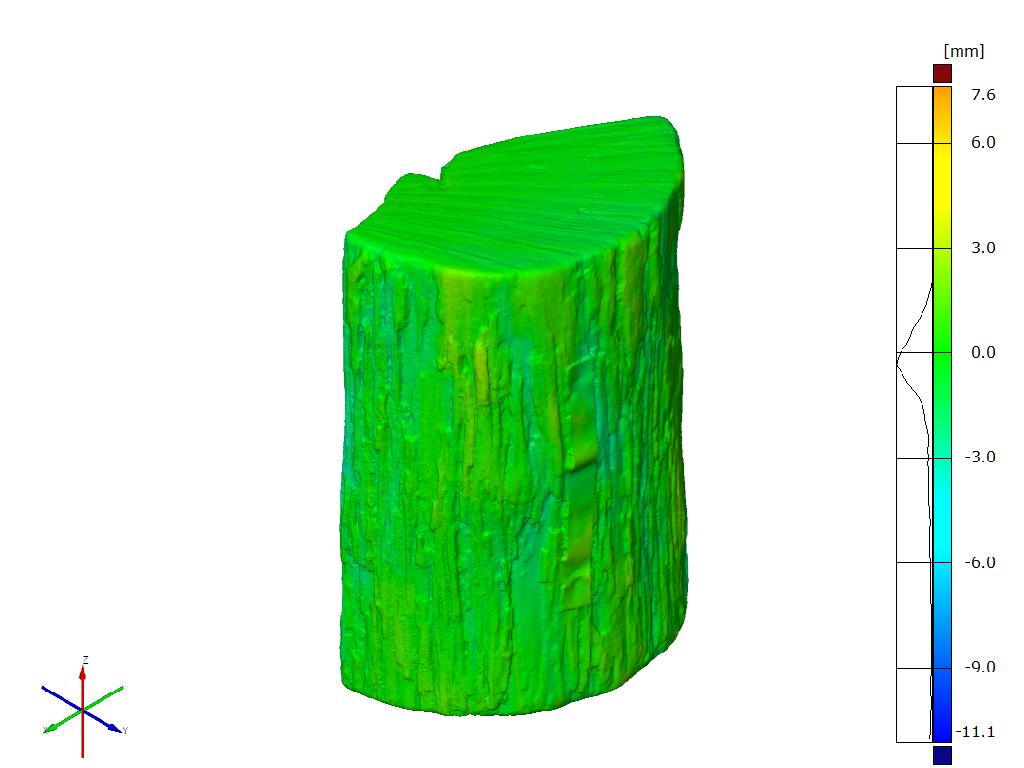

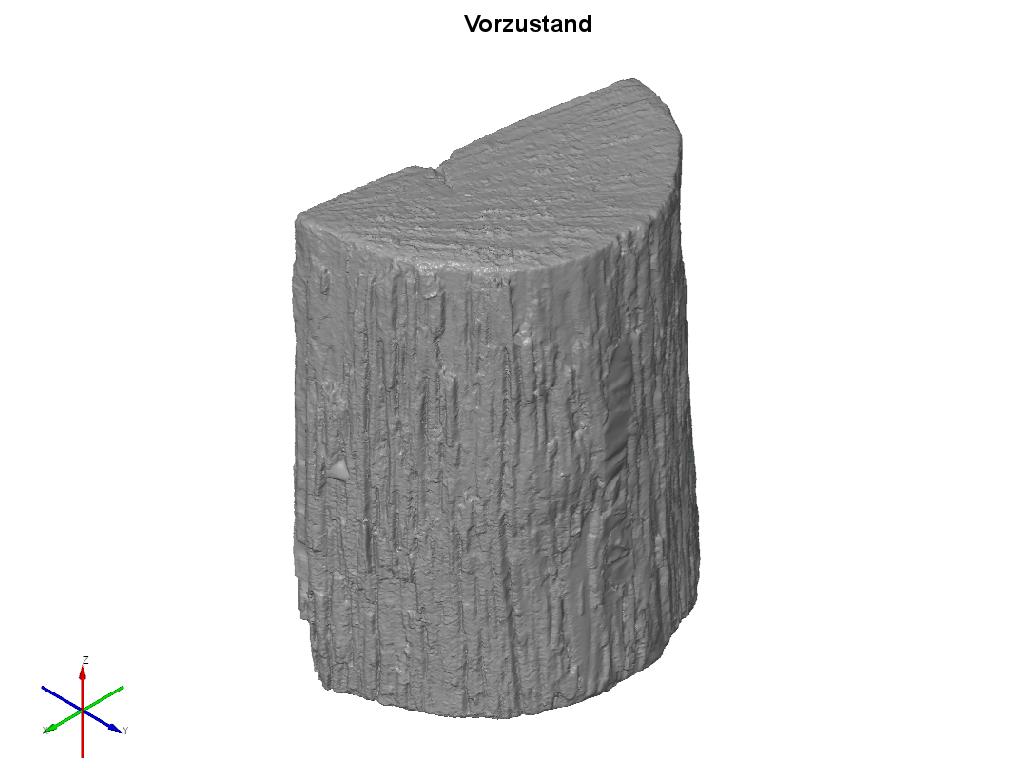

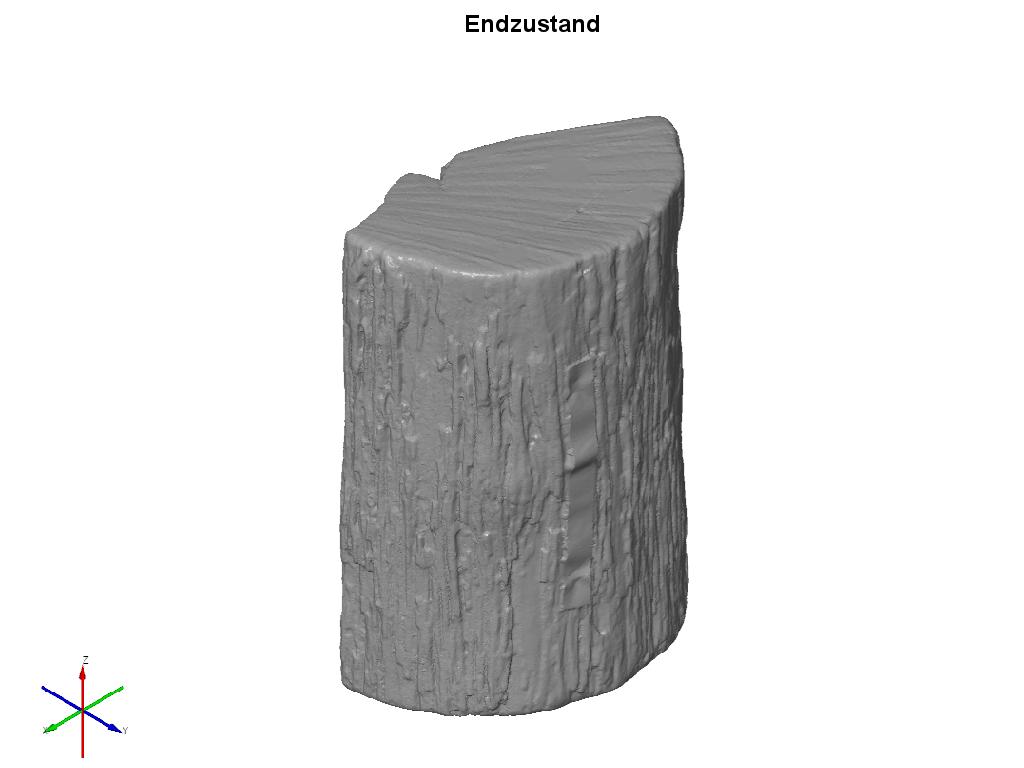

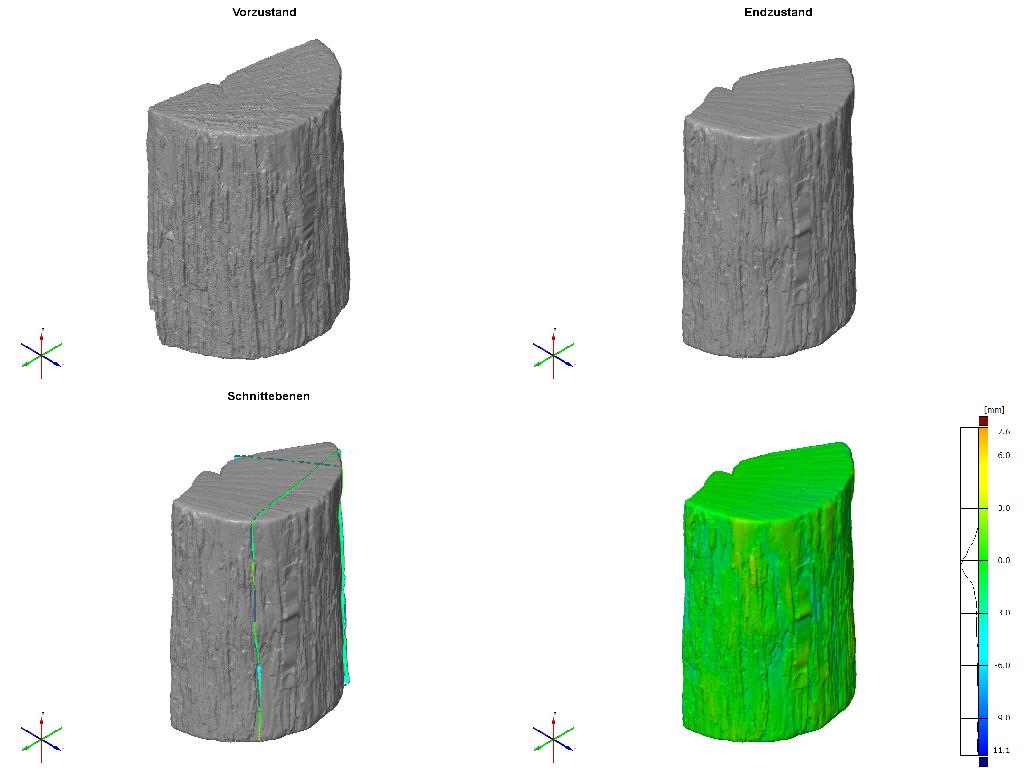

| Volumen (Vorzustand) | 655.9 cm3 | Volumen (Endzustand) | 532.6 cm3 | Volumenschwund | 18.8 % |
| Oberfläche (Vorzustand) | 514.7 cm2 | Oberfläche (Endzustand) | 433.9 cm2 | Oberflächenveränderung | -15.7 % |

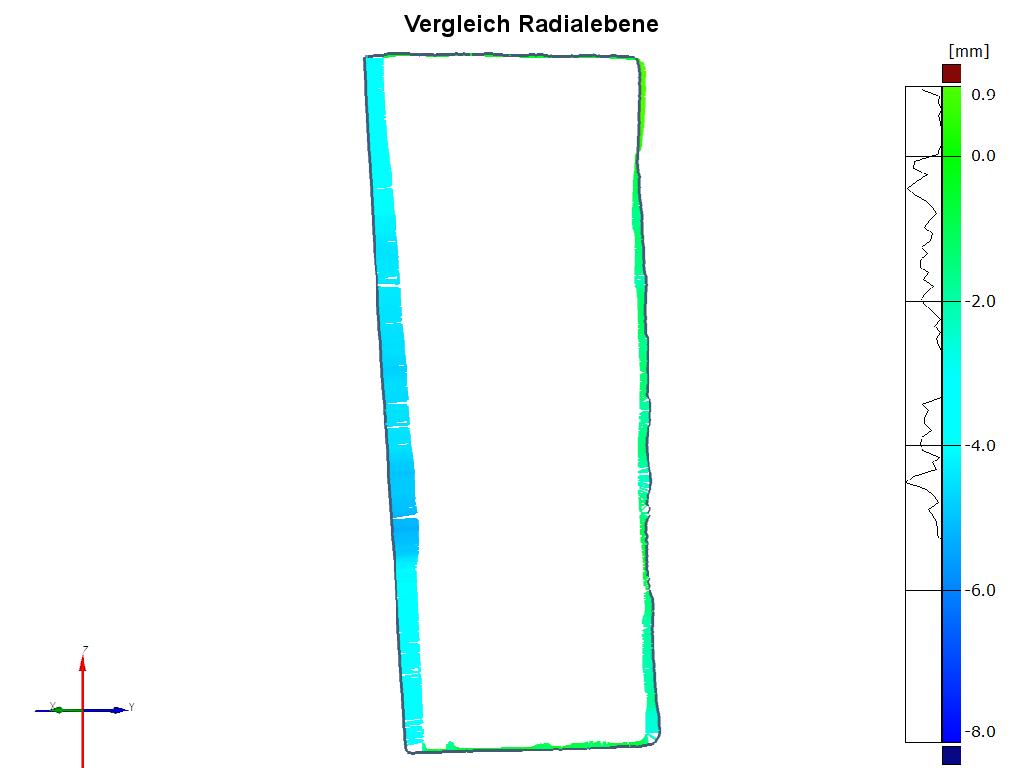

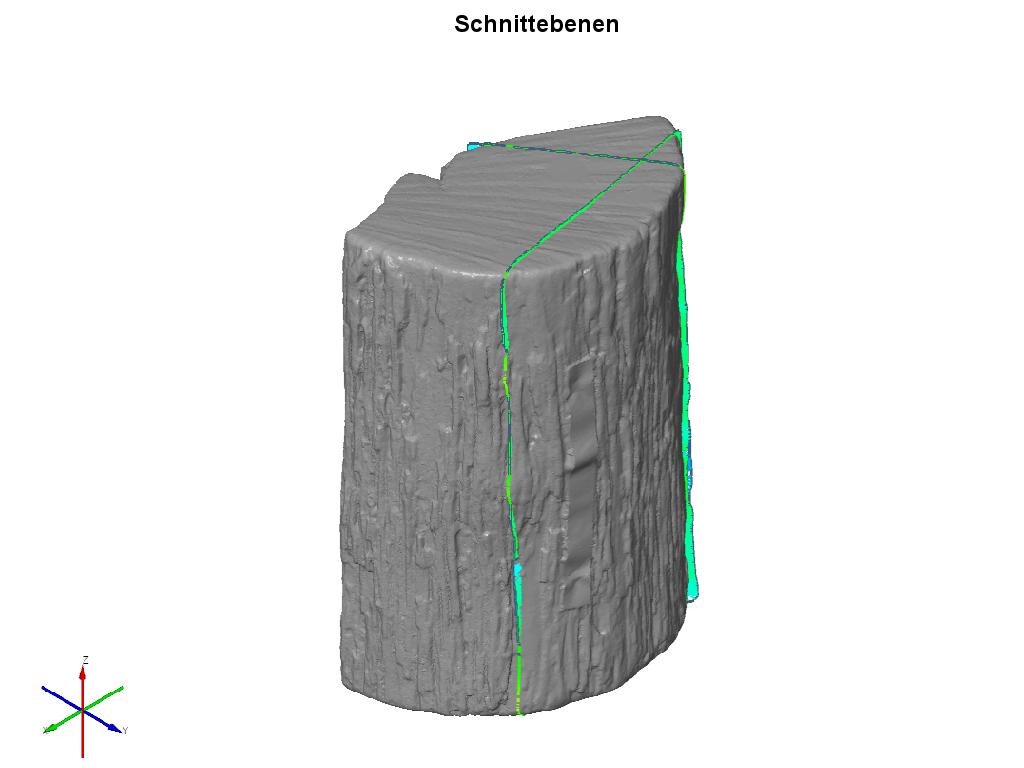

| Radiale Schnittfläche (Vorzustand) | 4420.8 mm2 | Radiale Schnittfläche (Endzustand) | 3917.0 mm2 | radialer Schwund | 11.4 % |

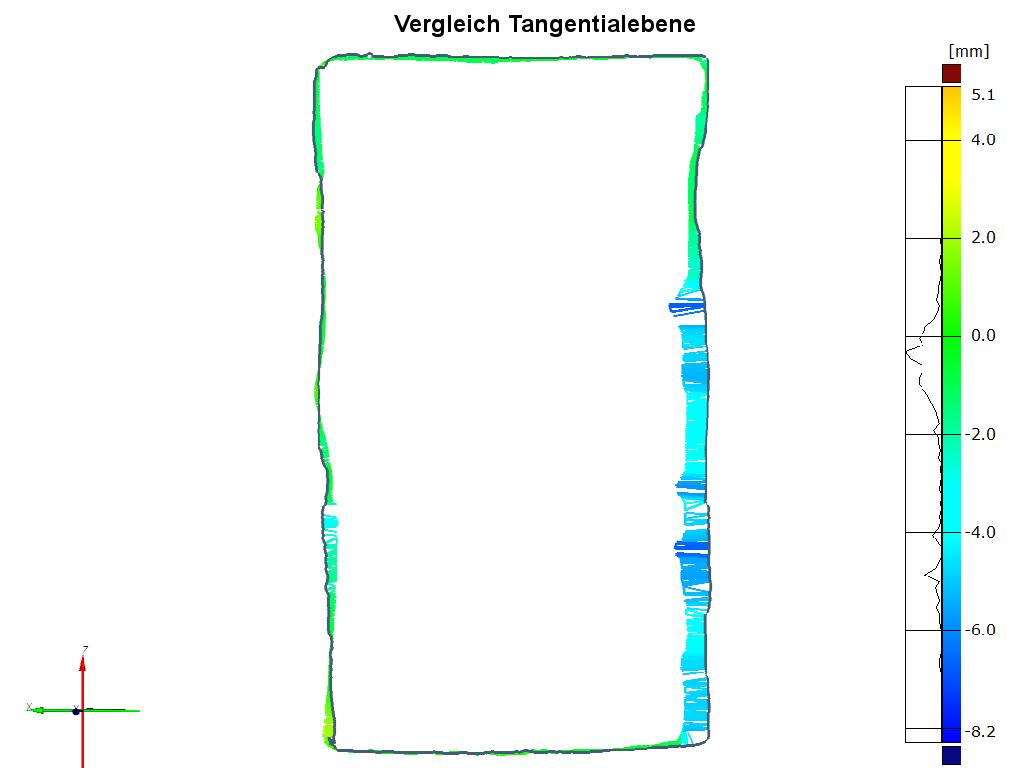

| Tangentiale Schnittfläche (Vorzustand) | 6428.3 mm2 | Tangentiale Schnittfläche (Endzustand) | 6007.0 mm2 | tangentialer Schwund | 6.6 % |
| Längsmessung (Vorzustand) | 139.0 mm | Durchschnittliche Längenveränderung | -0.2 mm | longitudinaler Schwund | -0.3 % |
| ASE-radial | 58.0 % | ASE-tangential | 78.4 % |
| ASE-longitudinal | 152.8 % | ASE-Volumen | 55.7 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung + 20% PEG400 (anstatt Triethylenglykol), Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 3,9 l Kauramin 800 (bei 90% Wirkstoffgehalt = 3,5 l Harz) + 3l PEG400 (20% der Gesamtmenge) + 7,5 l deionisiertes Wasser, weitere Zugaben prozentual zur Kauraminmenge : 180m l Harnstoff (5%), 14ml Triethanolamin (0,4%) - Dichte der Lsg.: nicht meßbar > 1,06 g/ml, pH-Wert : 8,13 |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur für 17 Wochen (pH bei 7,6, Dichte nicht meßbar, kein Trübungspunkt bei Tränkungsende), 7-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C. | |
| Trocknung | Gefriertrocknung in gekühlter Kammer, Druck 0,37mbar (entspricht einer Temp. Von -30°C), Kühlung des Rezipienten auf -25°C, anschließend langsame Angleichung an atmoshärischen Druck über 7 Tage | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 8 Wochen |
| Gesamtdauer der Konservierung: | 25 Wochen | ||||
» zurück
