Detailansicht Probekörper V10_040

Probekörper: V10_040
Behandlungsmethode: Einstufige PEG-Konservierung
Konservierungslabor: Natmus Kopenhagen

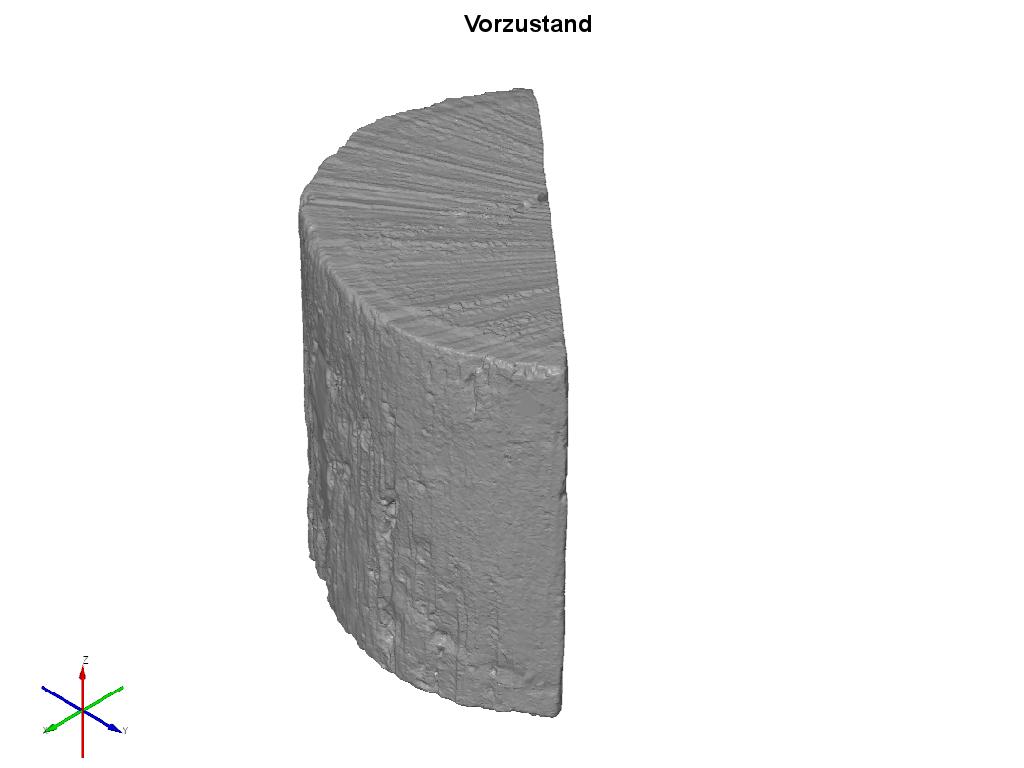

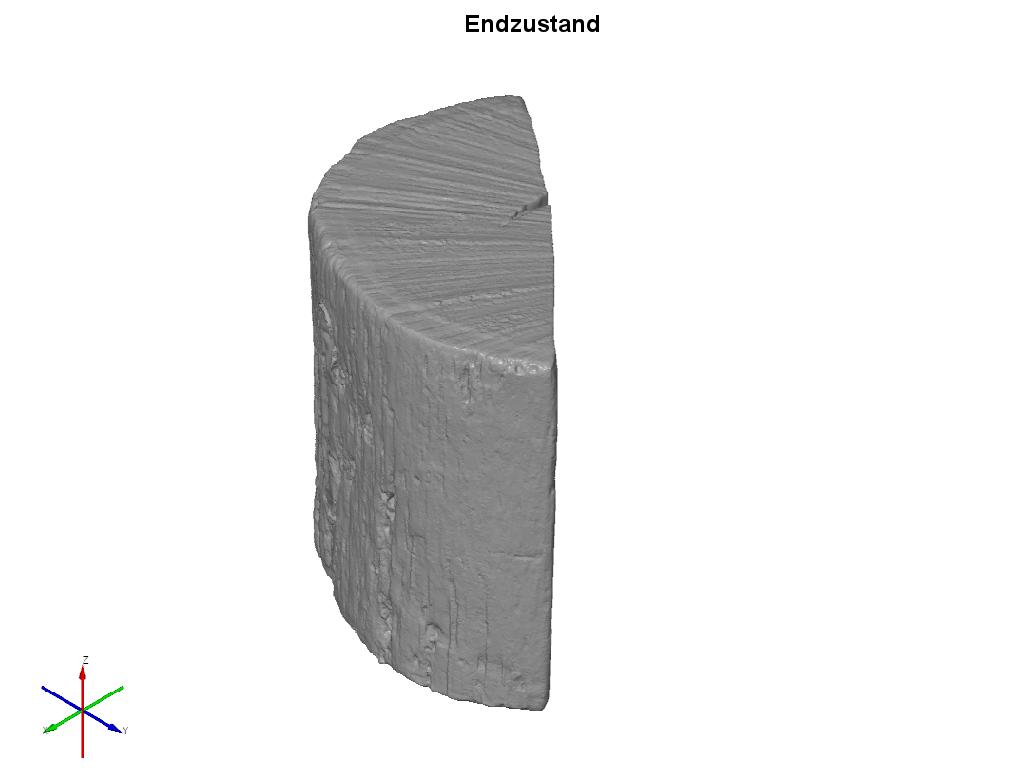

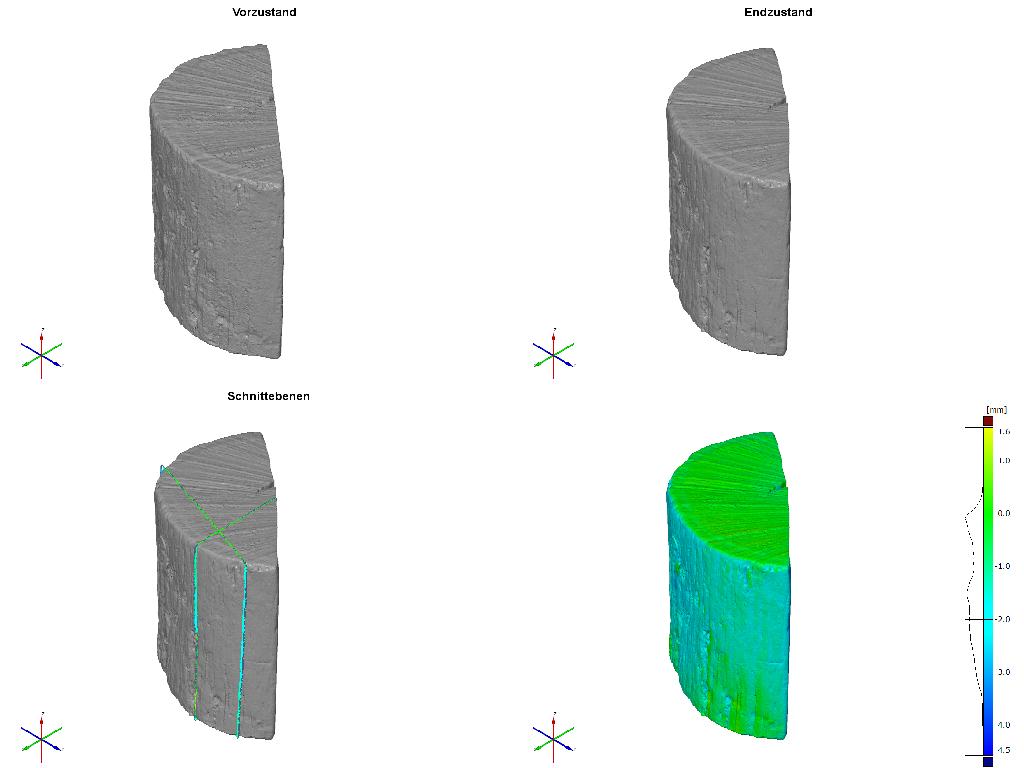

Vorher-Nachher Ansicht

Probekörper
Nassgewicht 935.4 g Gewicht unter Wasser 121.3 g
Gewicht nach Tränkung kein Wert Gewicht nach Trocknung 552.4 g
Umax 157.0 % Abbaugrad 3
Restdichte 0.45 g/cm3 Volumen (Wasserverdrängung) 814.1 cm3
Gesamtmasse/Volumen-Verhältnis Vorzustand 1.15 g/cm³ Gesamtmasse/Volumen-Verhältnis Endzustand 0.75 g/cm³
Gewichtsveränderung nach Tränkung kein Wert %-Anteil Tränkungsmittel am Endgewicht 30.2 %

Vermessungsdaten (Meßschiebermethode)
Nagelabstand Vorher Nachher Schwund
radial 41.5 mm 40.4 mm 2.7 %
tangential 43.2 mm 40.4 mm 6.5 %
longitudinal 92.9 mm 92.4 mm 0.6 %
Volumenschwund: 9.5 %

ASE-radial 54.7 % ASE-tangential 57.2 %
ASE-longitudinal 81.8 % ASE-Volumen 58.0 %

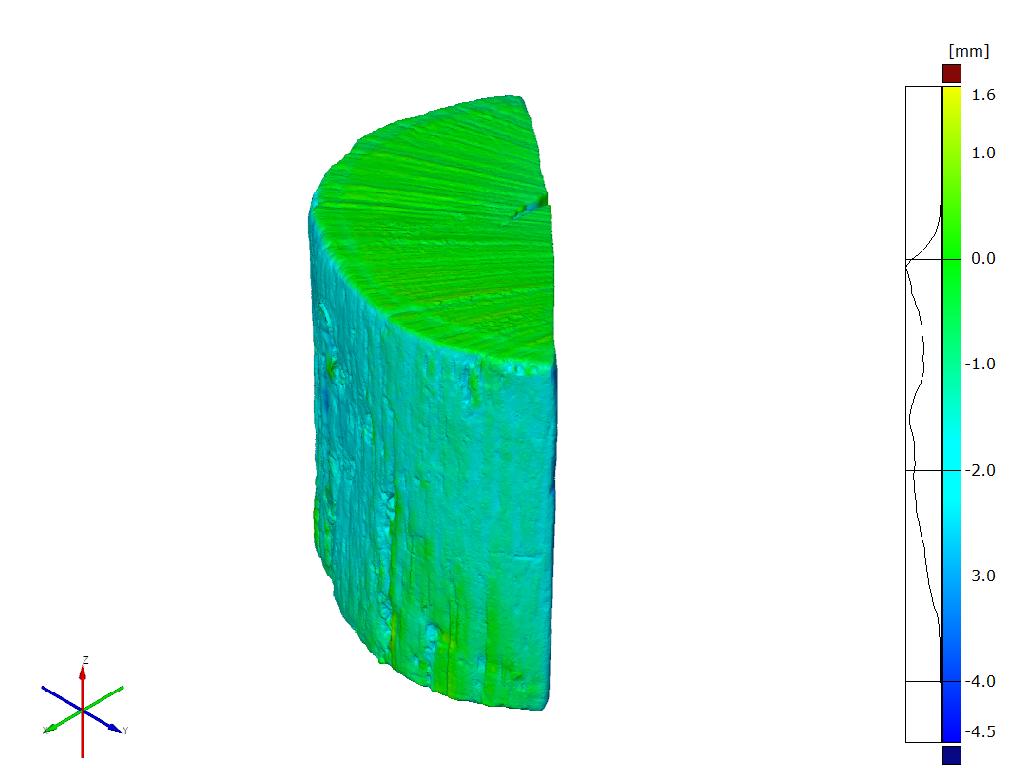

Vermessungsdaten (3D-Scan)
Volumen (Vorzustand) 812.6 cm3 Volumen (Endzustand) 734.5 cm3 Volumenschwund 9.6 %
Oberfläche (Vorzustand) 556.5 cm2 Oberfläche (Endzustand) 525.2 cm2 Oberflächenveränderung -5.6 %

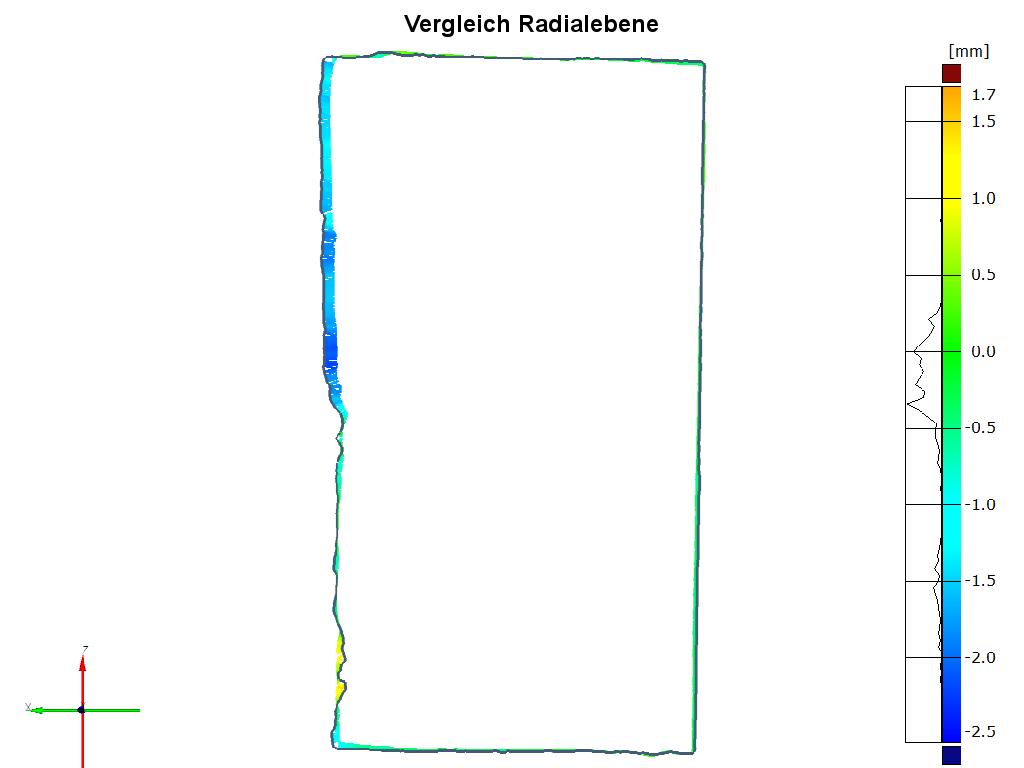

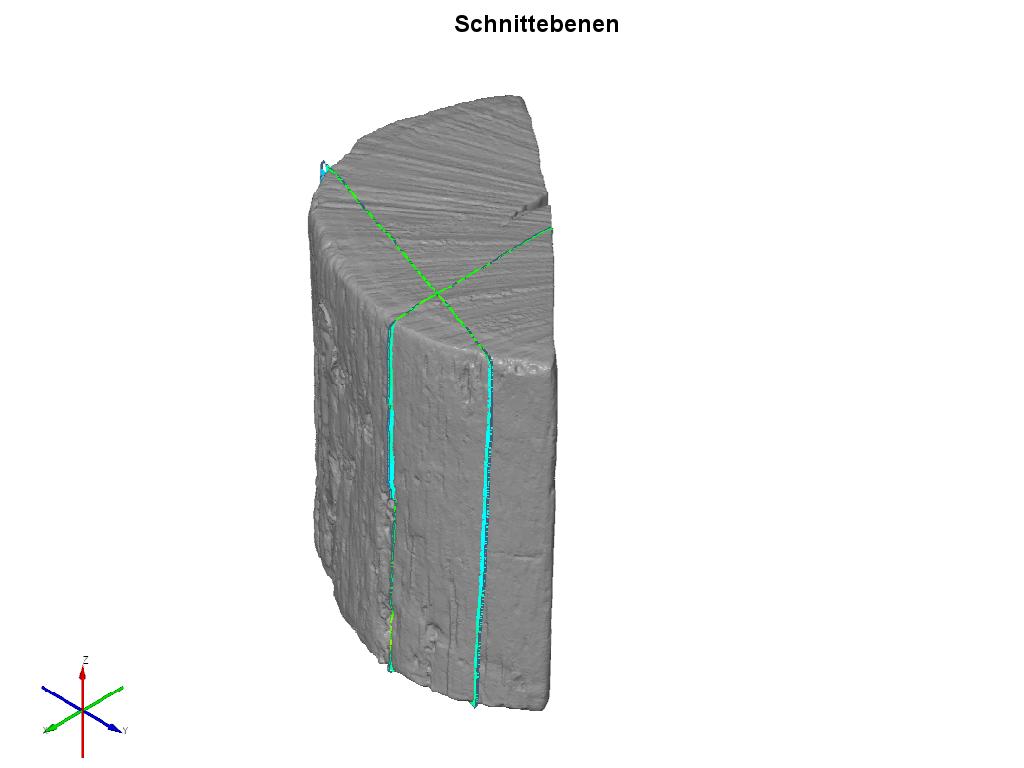

Radiale Schnittfläche (Vorzustand) 4583.5 mm2 Radiale Schnittfläche (Endzustand) 4491.5 mm2 radialer Schwund 2.0 %

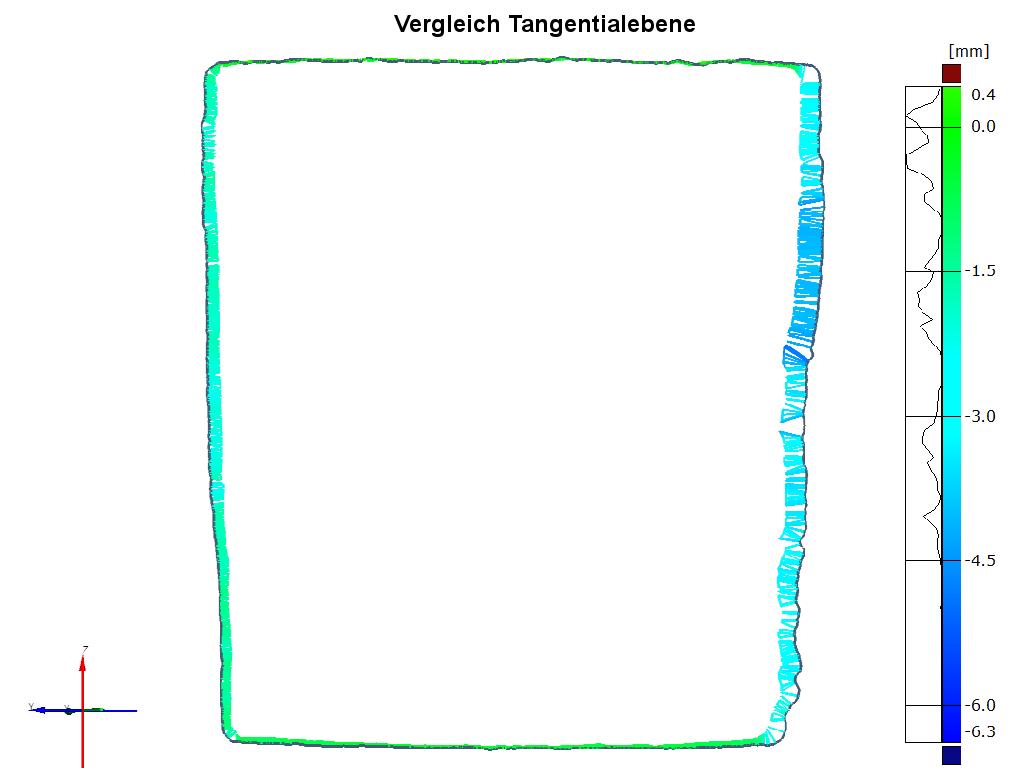

Tangentiale Schnittfläche (Vorzustand) 7549.7 mm2 Tangentiale Schnittfläche (Endzustand) 7142.7 mm2 tangentialer Schwund 5.4 %
Längsmessung (Vorzustand) 119.7 mm Durchschnittliche Längenveränderung -0.2 mm longitudinaler Schwund -0.3 %

ASE-radial 92.6 % ASE-tangential 82.2 %
ASE-longitudinal 150.1 % ASE-Volumen 77.3 %

Scanansicht [3D-Ansicht in neuem Tab öffnen]

Konservierungsmethode (Details)
Vorbehandlung Keine weitere Vorbehandlung
Gewichtsveränderung nach Tränkung Tränkungsmittel: PEG 2000, 10-40%-Lösung mit Leitungswasser
Tränkungsverlauf: Einlegen der Hölzer in 10%-PEG 2000-Lsg., steigern der Konzentration bis auf 40%, keine zusätzliche Erwärmung der Bäder - Tränkung bei Raumtemperatur
Trocknung Gefriertrocknung in gekühlter Kammer (ca. -30°C)
Nachbehandlung Entfernen des PEG-Überschusses von der Oberfläche mit weichem Pinsel und Ethanol, nachträgliche Oberflächenfestigung (partiell) mit 25%iger PEG 2000-Lsg. in Ethanol, Kleben abgängiger Späne/Fragmente mit Paraloid B72 (40% in Aceton)

Zeitangaben
Dauer Vorbehandlung kein Wert Dauer Tränkung 182 Wochen Dauer Trocknung 30 Wochen
Gesamtdauer der Konservierung: 212 Wochen

» zurück
