Detailansicht Probekörper V10_Exp01
| Behandlungsmethode: | Melaminharz-Konservierung (Kauramin 800) u. Gefriertrocknung |
| Konservierungslabor: | RGZM Mainz |
|
|||||
| Nassgewicht | 594.8 g | Gewicht unter Wasser | 74.5 g | ||||
| Gewicht nach Tränkung | 613.3 g | Gewicht nach Trocknung | 270.1 g | ||||
| Umax | 166.0 % | Abbaugrad | 3 | ||||
| Restdichte | 0.43 g/cm3 | Volumen (Wasserverdrängung) | 520.3 cm3 | ||||
| Gesamtmasse/Volumen-Verhältnis Vorzustand | 1.13 g/cm³ | Gesamtmasse/Volumen-Verhältnis Endzustand | 0.54 g/cm³ | ||||
| Gewichtsveränderung nach Tränkung | 3.1 % | %-Anteil Tränkungsmittel am Endgewicht | 12.3 % | ||||
| Nagelabstand | Vorher | Nachher | Schwund |
| radial | 35.0 mm | 33.6 mm | 4.0 % |
| tangential | 47.3 mm | 46.0 mm | 2.8 % |
| longitudinal | 78.5 mm | 78.5 mm | 0.0 % |
| Volumenschwund: | 6.7 % | ||
| ASE-radial | 33.3 % | ASE-tangential | 81.4 % |
| ASE-longitudinal | 100.8 % | ASE-Volumen | 70.6 % |

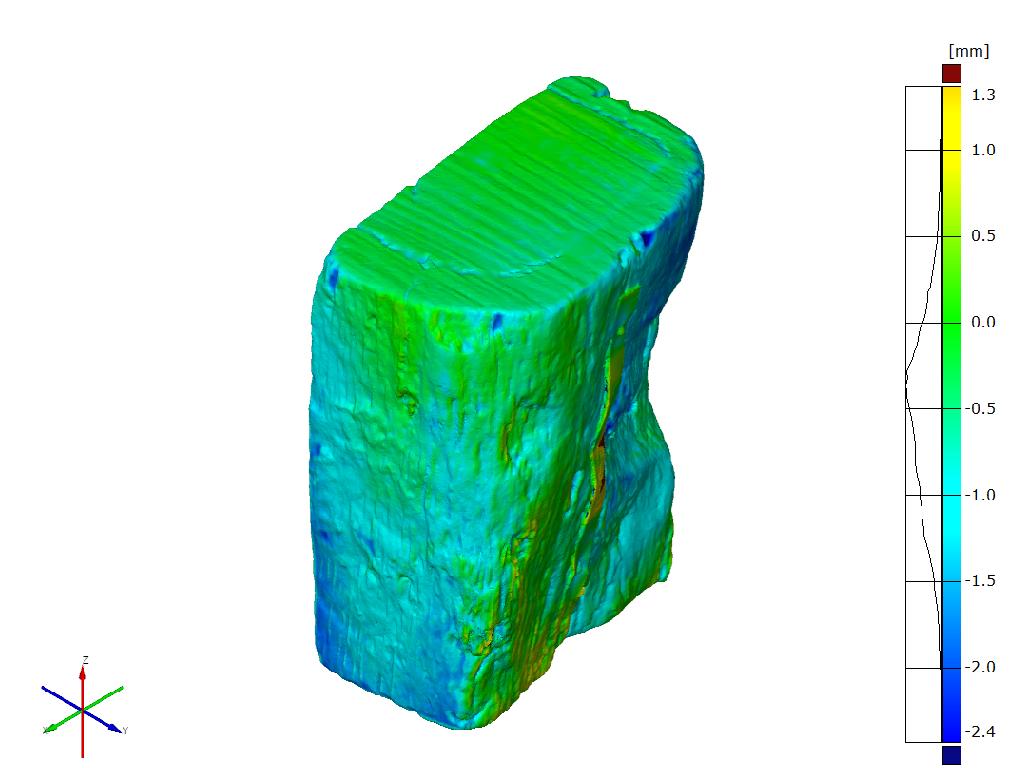

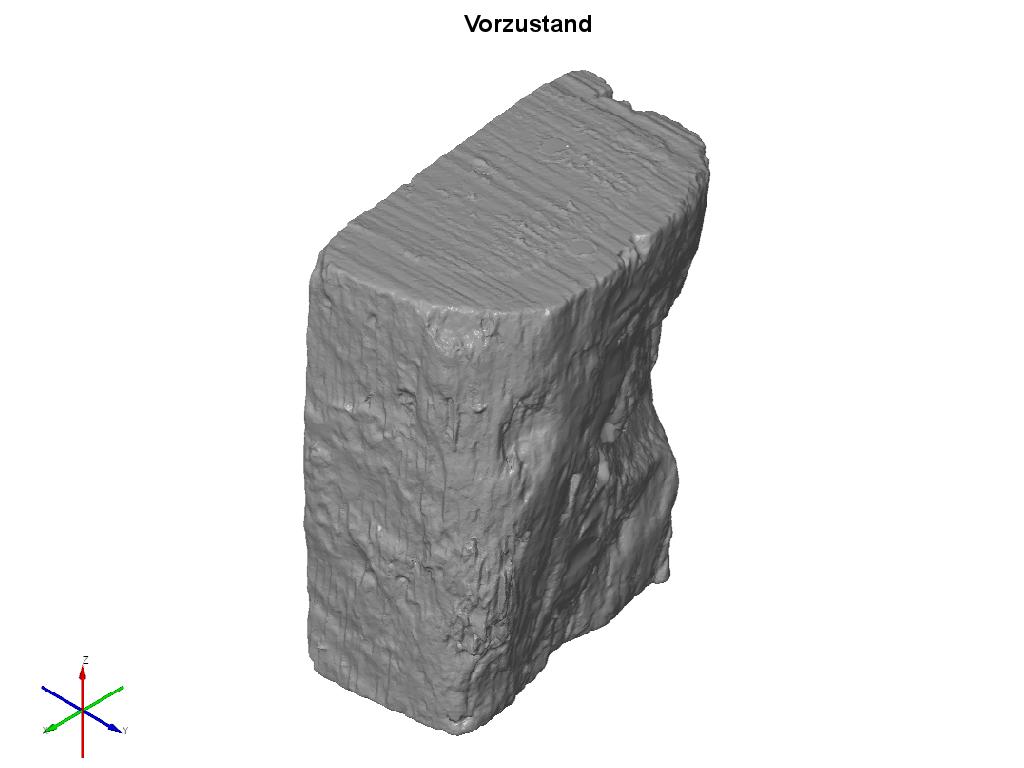

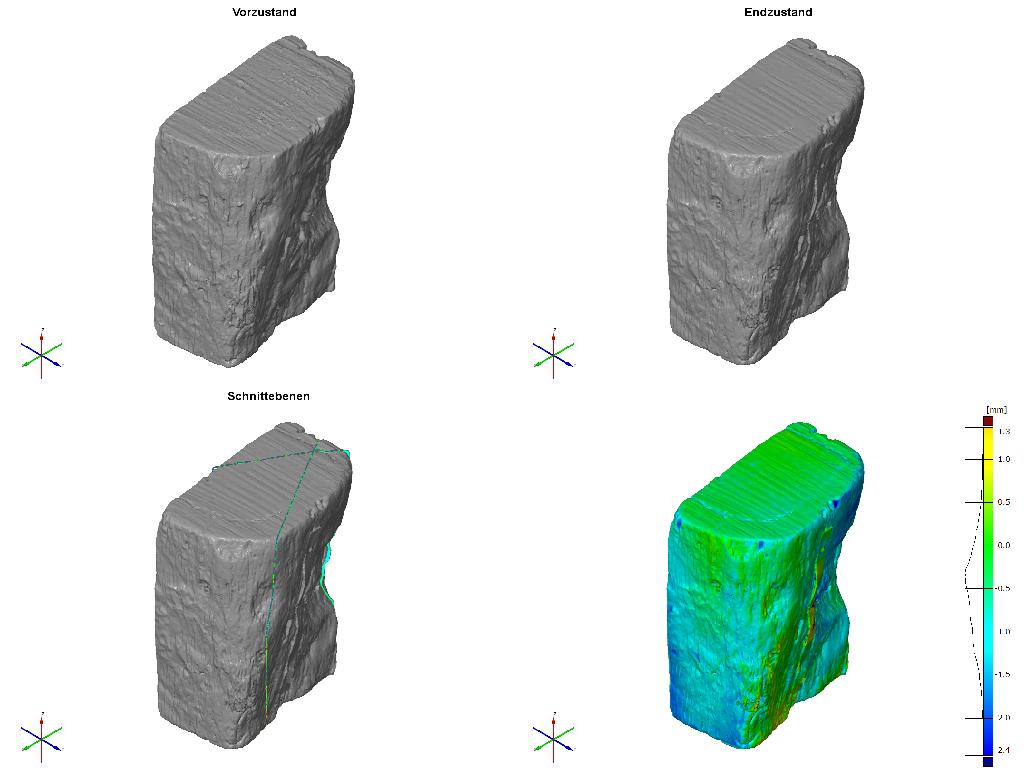

| Volumen (Vorzustand) | 524.8 cm3 | Volumen (Endzustand) | 502.9 cm3 | Volumenschwund | 4.2 % |
| Oberfläche (Vorzustand) | 418.8 cm2 | Oberfläche (Endzustand) | 409.2 cm2 | Oberflächenveränderung | -2.3 % |

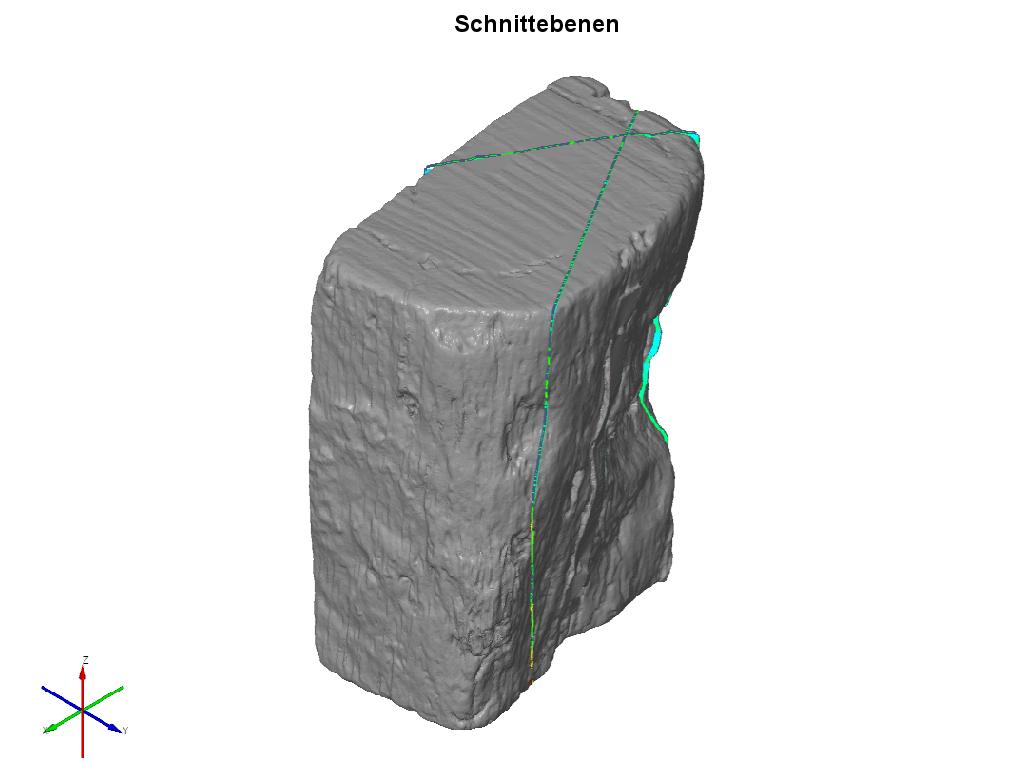

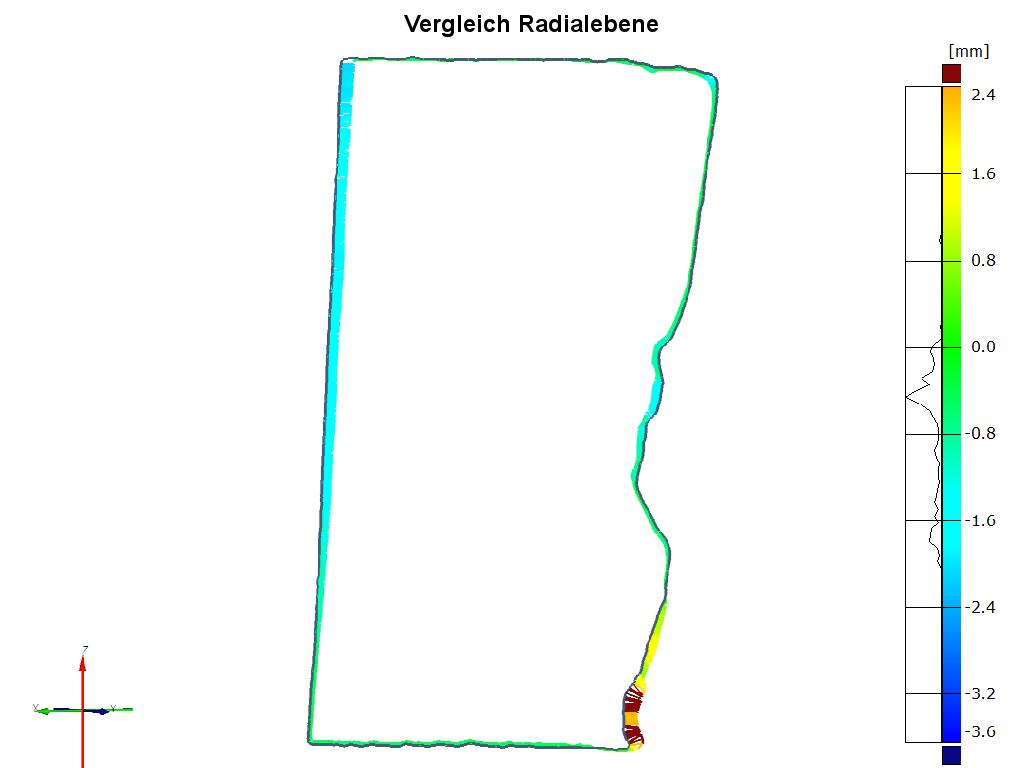

| Radiale Schnittfläche (Vorzustand) | 4279.1 mm2 | Radiale Schnittfläche (Endzustand) | 4119.9 mm2 | radialer Schwund | 3.7 % |
| Tangentiale Schnittfläche (Vorzustand) | 6092.8 mm2 | Tangentiale Schnittfläche (Endzustand) | 6070.5 mm2 | tangentialer Schwund | 0.4 % |
| Längsmessung (Vorzustand) | 117.6 mm | Durchschnittliche Längenveränderung | -0.3 mm | longitudinaler Schwund | -0.5 % |
| ASE-radial | 86.3 % | ASE-tangential | 98.8 % |
| ASE-longitudinal | 179.4 % | ASE-Volumen | 90.2 % |
|
|||||
| Vorbehandlung | Keine weitere Vorbehandlung | |
| Gewichtsveränderung nach Tränkung | Tränkungsmittel: | 25%ige Kauramin-Lösung, Lösungsmenge 4:1 (Lösung : Holzvolumen), Mischrezept : 2,74 l Kauramin 800 (bei 90% Wirkstoffgehalt = 2,46 l Harz) + 7,4 l deionisiertes Wasser, weitere Zugaben prozentual zur Harzmenge : 120ml Harnstoff (5%), 250ml Triethylenglykol (10%), 10 ml Treithanolamin (0,4%) - Dichte der Lsg.: 1,052 g/ml, pH-Wert : 8,5 |
| Tränkungsverlauf: | Badtränkung bei Raumtemperatur für 17 Wochen bis zum Erreichen des Trübungspunktes (pH : 6,94, Dichte : 1,047 g/ml ), 7-tägige Aushärtung der getränkten Hölzer im Wärmeschrank bei 60°C. | |
| Trocknung | Gefriertrocknung in gekühlter Kammer, Druck 0,37mbar (entspricht einer Temp. Von -30°C), Kühlung des Rezipienten auf -25°C, anschließend langsame Angleichung an atmoshärischen Druck über 7 Tage | |
| Nachbehandlung | kein Wert | |
| Dauer Vorbehandlung | kein Wert | Dauer Tränkung | 17 Wochen | Dauer Trocknung | 8 Wochen |
| Gesamtdauer der Konservierung: | 25 Wochen | ||||
» zurück
